2.1 操作面板
2.1.1 操作按钮
1. STANDBY ∶表示对模组供应电源的状态。
2. POWER ∶使模组处于唤醒状态，持续按住使模组处于睡眠状态。
3. STOP ∶以电路板为单位停止生产动作。
4. START ∶开始生产。
5. READY ON ∶解除模组的错误状态。
6. GROUP ∶同时操作几台模组。
7. CYCLE STOP ∶以动作周期停止机器。
8. ENABLE/LOCK ∶能够选择在 Side1 还是在 Side2 侧进行操作。该开关放置在 [LOCK] 位置
时，则在另一侧无法进行操作。
9. 光标键：移动操作画面上的光标 ( 焦点 )。
10.OK ∶进行所选择的操作的确认以及决定。
11.CANCEL ∶取消操作。
12.MONITOR ∶进行影像处理监视器和运转画面显示的切换。
13.EMERGENCY ∶切断模组的 200V 电源，停止运转。
14.MANUAL ∶进行手动模式和自动指示模式的切换。
2. 各部分的名称和功能 QD049-04
18 AIM 系统手册
2.1.2 操作画面
NXT 在生产时可以自我判断必要的操作，并通过操作画面发出指令，要求操作者协助进行必

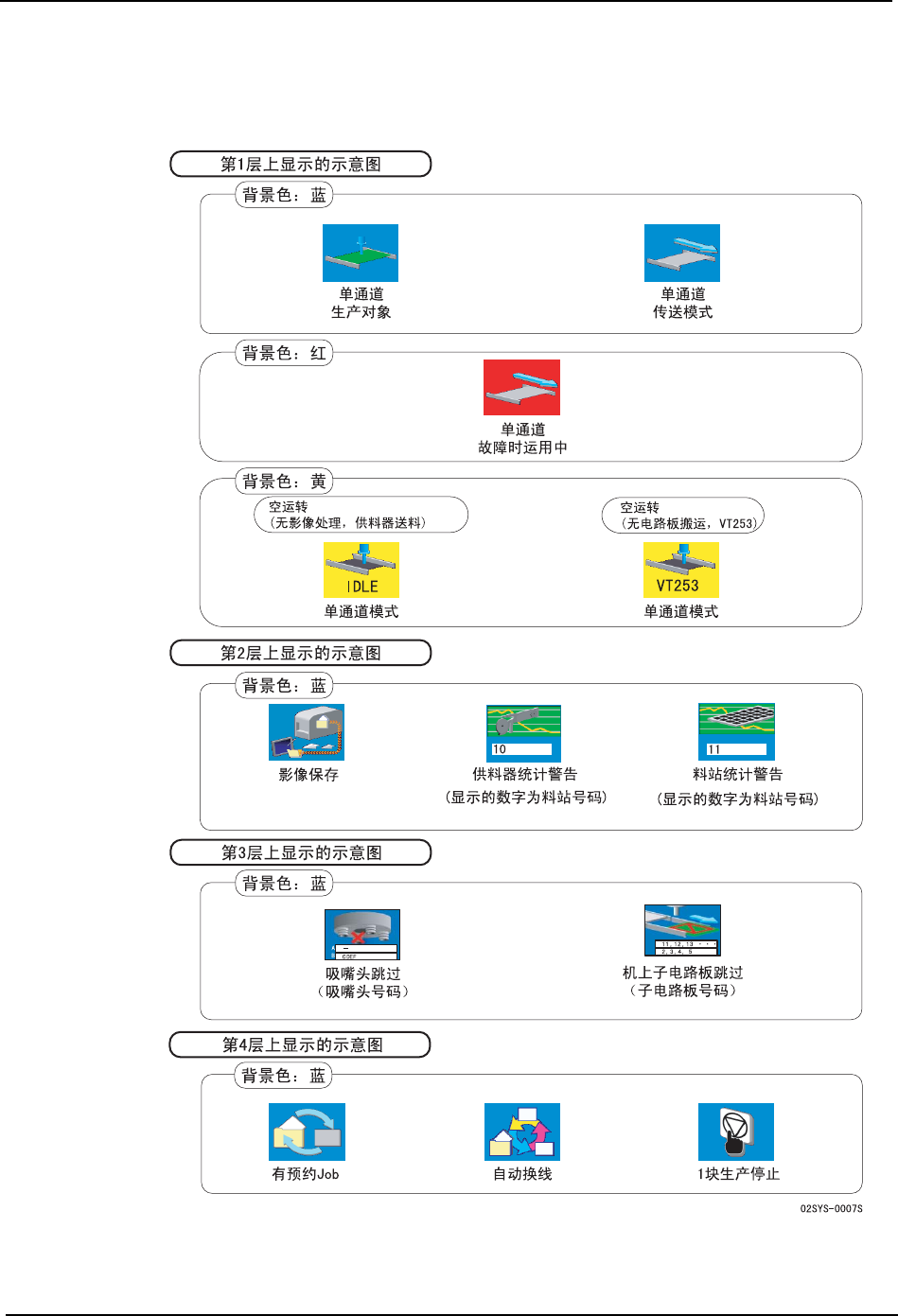

要的操作。为了让操作者直观地理解各种指令和机器的状态，信息是以[示意图]来显示的。
■自动指示模式画面

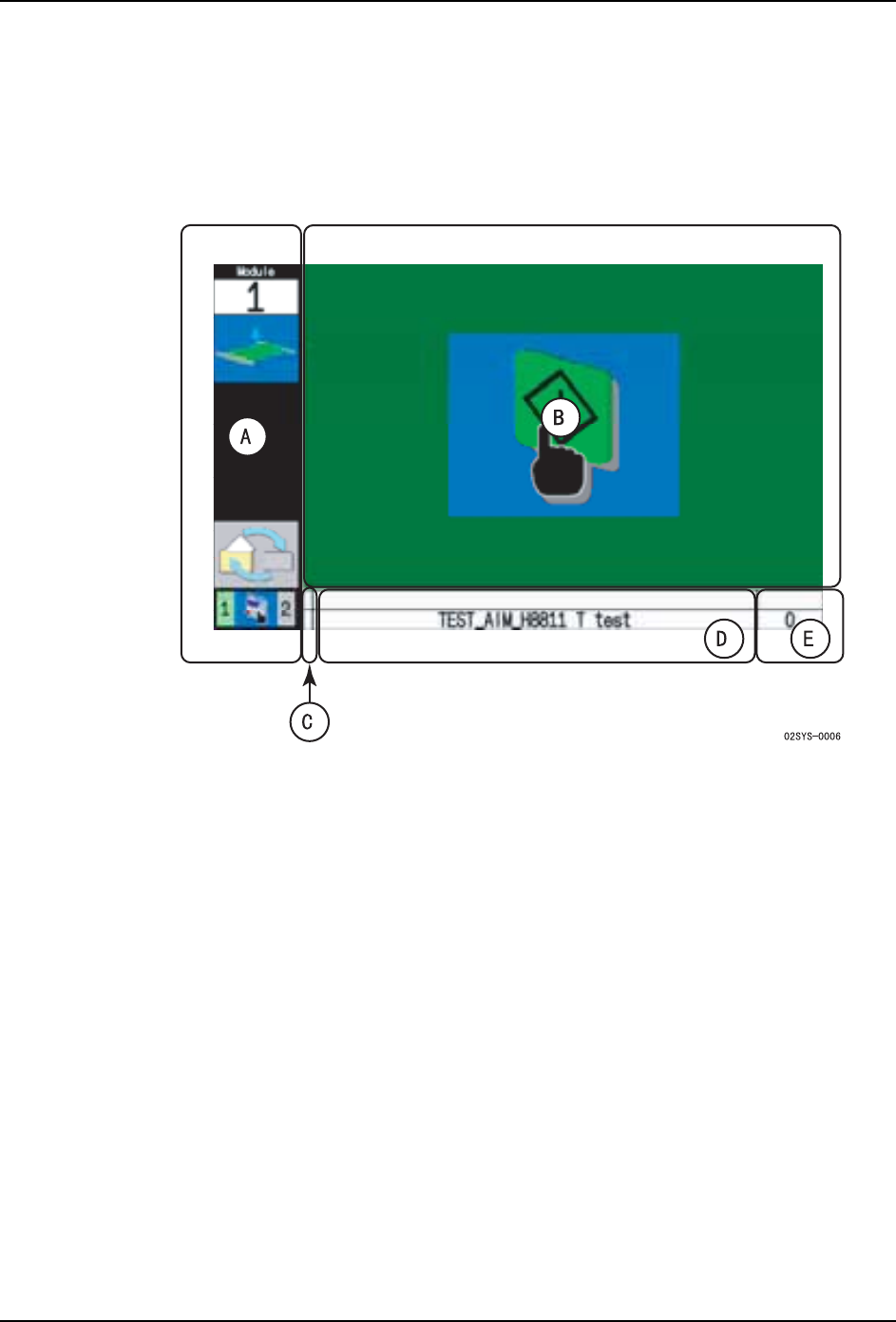

在自动指示模式画面上，机器要求操作者进行以下画面上所必要的操作。
QD049-04 2. 各部分的名称和功能
AIM 系统手册 19
各区域的说明
A:状态区域
显示模组号码和生产状态、机器状态。
