R e v 2 . 0 0 动作说明书 5- 19 ⑤ 真空值的换算 Ａ／Ｄ 变换的值换算成真空值的方法如下。 ５Ｖ １Ｖ ０ １９０ －７６０レベル ＊ Ａ／Ｄの読込み値Ｄｐに対する、バキューム値Ｐの算出方法 Ｐ＝－（（Ｄｐ－５１）×７６０／２０４ ）［レベル］ ０～５Ｖ －－－→ ０～２５５（ＦＦｈ） １～５Ｖ －－－→ ５２～２５５＝２０４ ０～－７６０レベル －－－→ ５２～２５５ 最小分解能＝７６０／２０４≒３．７２５［レベル…
Rev 2.00
动作说明书
5-
18

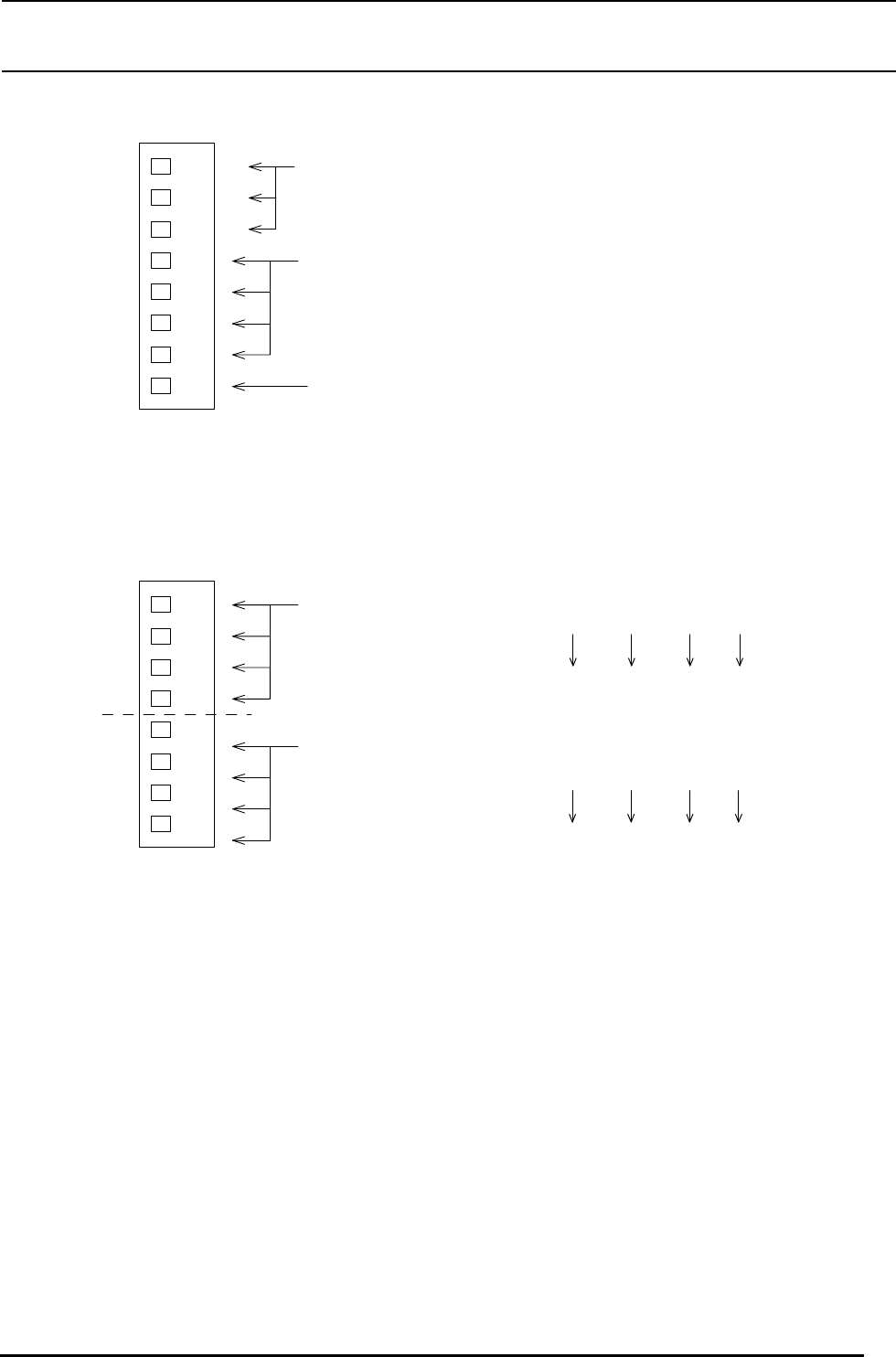

３、ＤＩＰＳＷ２（８ｂｉｔ）
ON
１
２
３
４
５
６
７
８
Ａ
Ｂ
Ｃ
無効
アナログデータの自動切替え、手動切替えを選択する。
（ＯＮ → 手動）
Ｃ Ｂ Ａ 選択されるデータ
Ｌ Ｌ Ｌ 未使用
Ｌ Ｌ Ｈ Ｚ１バキューム
Ｌ Ｈ Ｌ Ｚ２バキューム
Ｌ Ｈ Ｈ Ｚ３バキューム
Ｈ Ｌ Ｌ Ｚ４バキューム
Ｈ Ｌ Ｈ Ｚ５バキューム
Ｈ Ｈ Ｌ 未使用
Ｈ Ｈ Ｈ 未使用
データ選択ｂｉｔ
＊ 出荷時設定は全てＯＦＦ
４、ＤＩＰＳＷ３（８ｂｉｔ）
ON
１
２
３
４
５
６
７
８
機能Ｒｅｖ
Ｆ／ＲパターンＲｅｖ
ＯＮ → Ｌ
ＯＮ → 読込みデータ＝１
＊基板Ｒｅｖ管理表に従ってＳＷを設定する。
bit No ８ ７ ６ ５
重み付け ８ ４ ２ １
bit No ４ ３ ２ １
重み付け ８ ４ ２ １
无效
数据选择
bi t
被 选择的数据
未使用
Z1
真空
Z2
真空
Z3
真空
Z4
真空
Z5
真空
未使用
未使用
选择模 拟 数据的自动变换，手动变换。
(ON→
手 动
)
出 货时设定全部为
OF F
功能
Rev
重叠
重叠
F/ R
图 案
Rev
读 数据＝
1
按照基板
Rev
管理表设 定
SW
。
Rev 2.00
动作说明书
5-
19

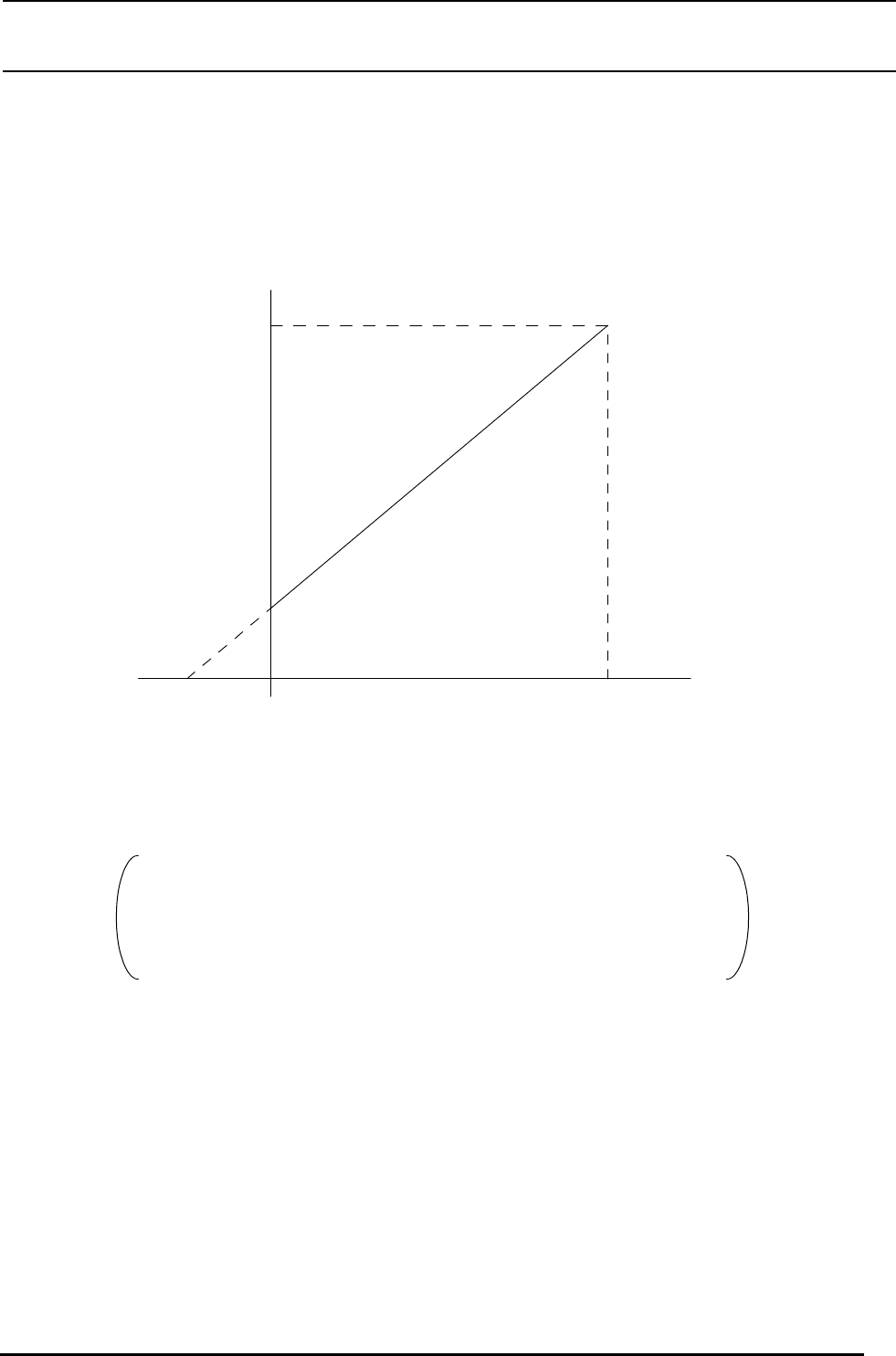

⑤真空值的换算
Ａ／Ｄ变换的值换算成真空值的方法如下。
５Ｖ
１Ｖ
０
１９０
－７６０レベル
＊ Ａ／Ｄの読込み値Ｄｐに対する、バキューム値Ｐの算出方法
Ｐ＝－（（Ｄｐ－５１）×７６０／２０４ ）［レベル］
０～５Ｖ －－－→ ０～２５５（ＦＦｈ）
１～５Ｖ －－－→ ５２～２５５＝２０４
０～－７６０レベル －－－→ ５２～２５５
最小分解能＝７６０／２０４≒３．７２５［レベル］
等 级
等 级
等 级
最小分辨率
等 级
对
A/ D
读 取 值
Dp
计 算真空值
P
的 计 算方法
Rev 2.00
动作说明书
5-
20

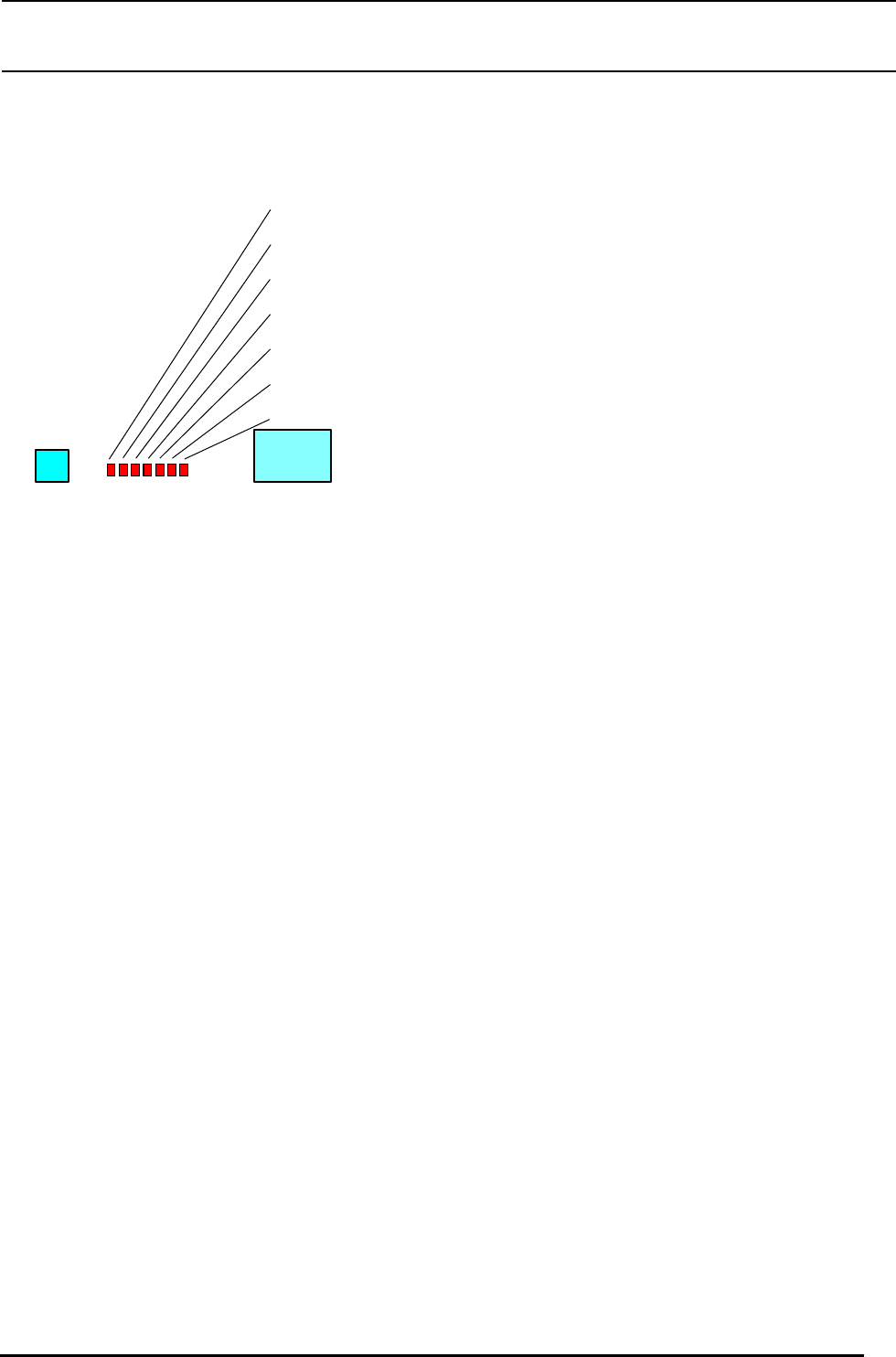

⑥ＬＥＤ显示灯的意义如下。
VR8
CN8
ＬＤ１：
未定義
ＬＤ２：ＸＹ移動可能Ｚ高
さ確認用（点灯で可能）
ＬＤ３：ノズル１減速センサ
確認用（点灯で検知）
ＬＤ４：ノズル２減速センサ
確認用（点灯で検知）
ＬＤ５：ノズル３減速センサ
確認用（点灯で検知）
ＬＤ６：ノズル４減速センサ
確認用（点灯で検知）
ＬＤ７：ノズル５減速センサ
確認用（点灯で検知）
未定义
确 认 用
XY可以移动 Z高度( 亮灯可能)
确 认 用吸嘴1减速传 感器( 亮灯检测)
确 认 用吸嘴2减速传 感器( 亮灯检测)
确 认 用吸嘴3减速传 感器( 亮灯检测)
确 认 用吸嘴4减速传 感器( 亮灯检测)
确 认 用吸嘴5减速传 感器( 亮灯检测)
