1 电气装备部概要
1-1 电气装备部的布局

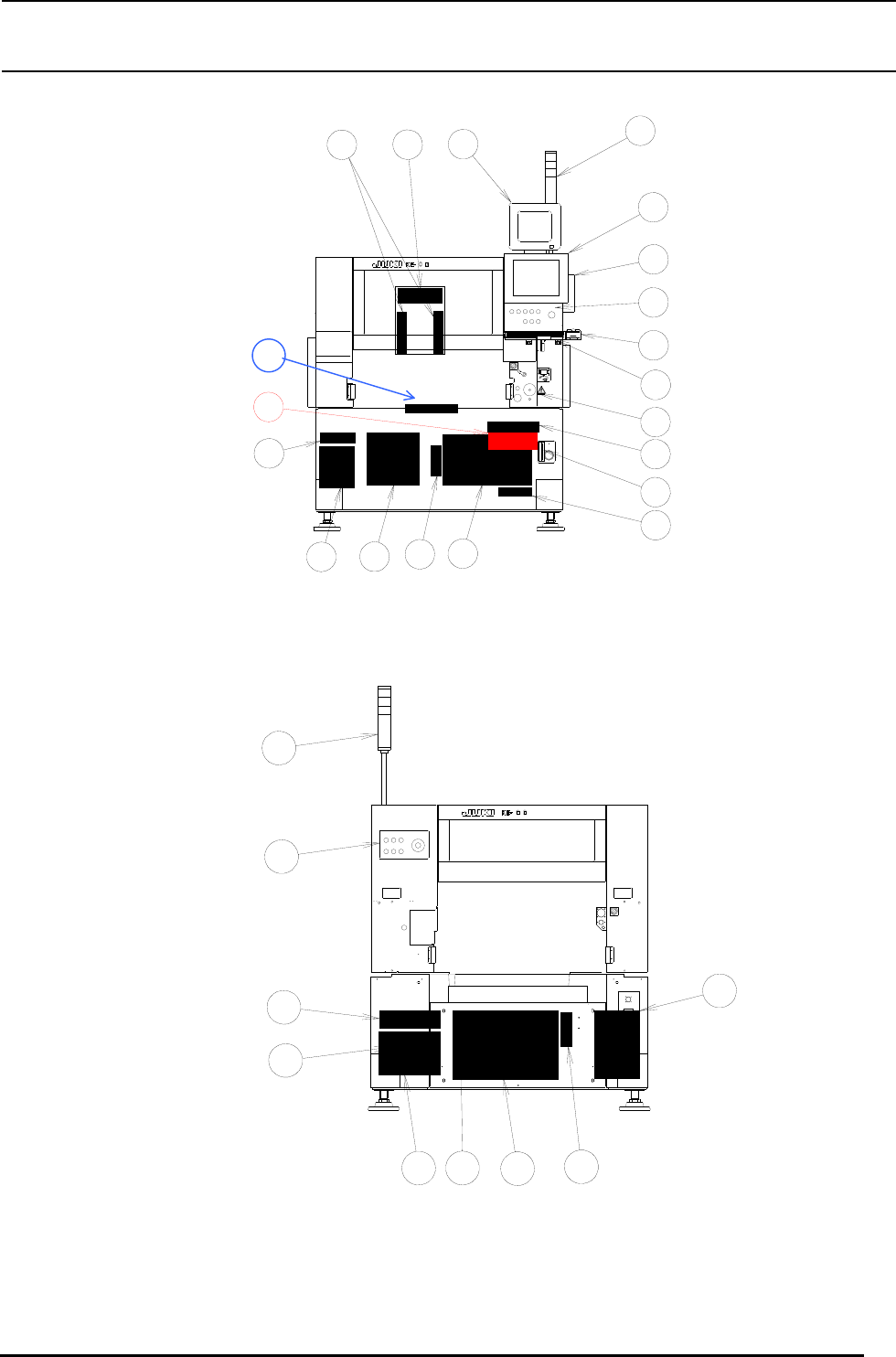

正面图如图 1-1 所示，背面图如图 1-2 所示。
各部分的名称
①图像用监视器
②信号灯
③液晶监视器
④HOD
⑤操作盘
〔前侧、操作基板〕
〔后侧：操作 SW 基板 A〕
⑥键盘
⑦跟踪球
⑧电源开关
⑨CD-ROM
⑩FDD
⑪ＨＤＤ
⑫控制器
〔CPU 板、XMP 基板、母线桥板、I-CX 基板、MCMR(4 轴)、SAFETY 基板、BaseFeeder 基板、I/O 控
制基板、LIGHT CTRL 基板、IMG-CPU 基板、C-PCI Board、VMEBackBoard 基板 选购品：检验基板、
MCM(1 轴)〕
⑬5 相步进驱动器（进向马达及出向马达）
⑭XY 轴 AC 伺服驱动器
⑮CARRY 连接基板组
⑯Zθ轴 AC 伺服驱动器
⑰5 相步进驱动器（后备马达）
⑱OCC 摄像机、同轴照明基板组（左、右）、角度照明基板（左、右）
⑲贴装头装置 贴装头主基板组件、贴装头传感器基板组件、OCC 连接基板组件、HMS TYPE2、HMS5
基板组件 选购品：垫标记阅读器
⑳．AC 电源输入装置
21．断路器
22．ＤＣ变压器
23．UPS（不停电电源）
24．电源装置
25．5 相步进驱动器（自动宽度调整马达）
26．XY 变压器
27．测力传感器放大器
Rev 2.00
动作说明书
1-
2
图 1-1
26
25
24
2322
21
20
5
2
图 1-2
2
1
3
4
5
7
6
8
10
9
11
12
13
1416
17
19
18
27
15
