3-12-4-3 照明图案
亮灯照明 对象基板
垂直 + 角度 硬基板
角度 挠性基板
3-12-4-4 电流调整值
标准值 偏差值
调整范围
(标准值＋偏差值)
照明种类
最大值
TAP
(调整量)
最大值
TAP
(调整量)
最小值 最大值
垂直照明 214 0.84 73 0.28 0 286
角度照明 547 2.14 186 0.73 0 733
Rev 2.00
动作说明书
3-
70
3-13 坏标记检测
3-13-1 坏标记检测
坏标记检测按照以下得顺序进行。
① 把Ｘ－Ｙ轴移动到坏标记检测坐标。此时，开始移动之后，同时坏标记传感器的 LED 亮灯。
② Ｘ－Ｙ轴检测结束之后，读取坏标记传感器的状态，实行电路或记录跳过之后，坏标记传感器的 LED
灭灯。
③ 从电路号码 1 到最后电路反复①～②。
另外，检测坏标记的电路顺序，与各电路的ＢＯＣ标记相同，非矩阵基板的电路号码，用基板输入电路
输入位置的号码为顺序，矩阵基板的电路号码，为 X 轴的机械园地按电路 X 坐标的增加方向向 Y 轴元点
坐标增加的方向反复进行。(参照下图)
图３－１３－１
Rev 2.00
动作说明书
3-
71
3-14 共面测定
3-14-1 时间图
在 CX-1 中，使用 KE2000 系列的共面传感器。与 KE2060 系列是同样的测定程序。
以下，表示 CX-1 的共面测定时的时间曲线。
② ④
⑤①
⑥
⑧
③
⑦
⑩
⑪
θ
XY
Vision
Copla
コプラナリティ拘束時間
⑨ ⑫
⑬ ⑭
Z
图

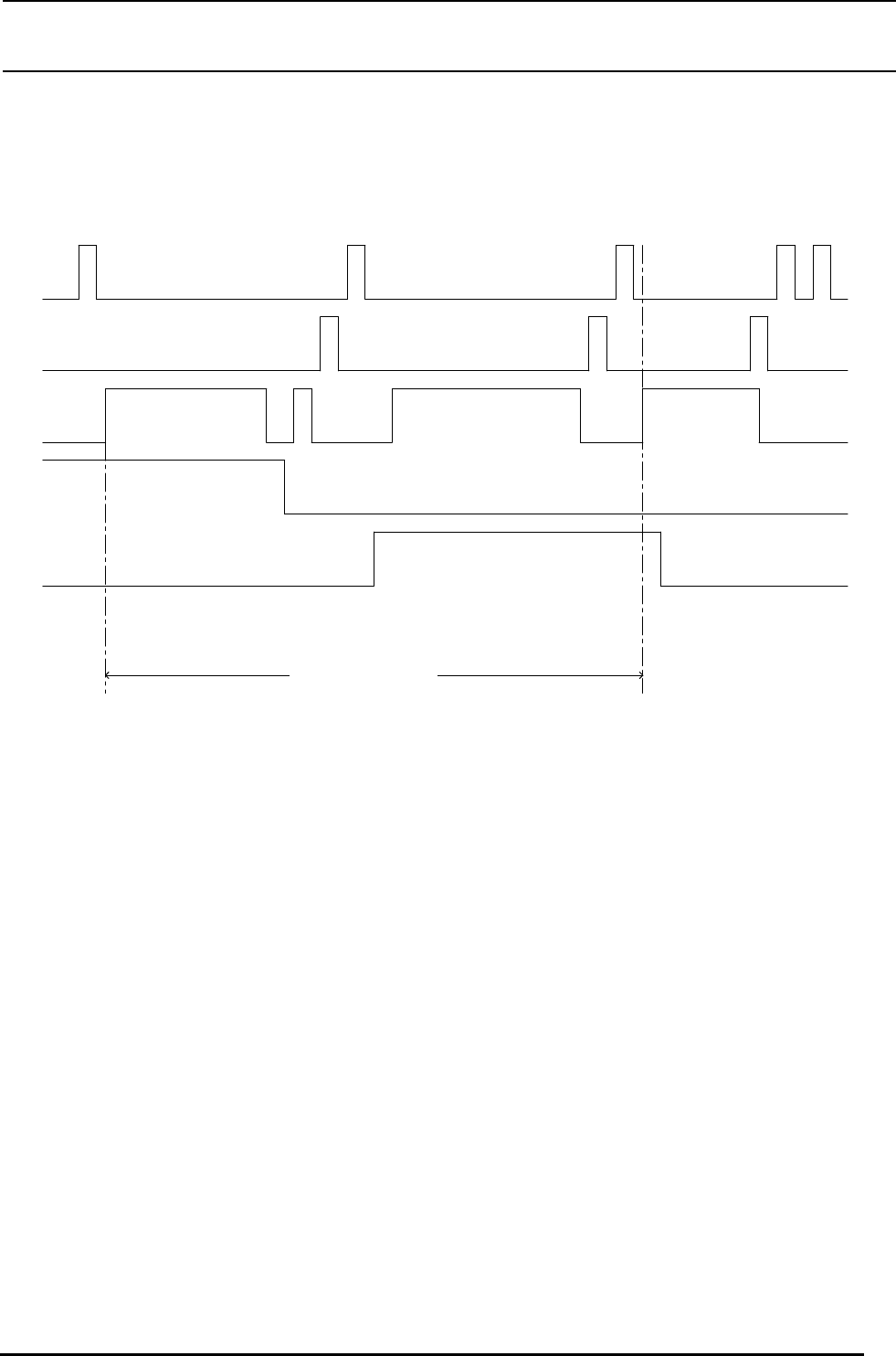

３－１４－１.共面测定的时间曲线表(一次测定时)
①移动图像扫描后的元件可以移动的高度
②移动 XY 到共面装置
③等待图像识别结束
④XY 修正动作
⑤移动共面测定高度
⑥θ修正
⑦计算共面测定+测定结果(扫描动作时间+测定计算待机)
⑧扫描
⑨移动样子控制(贴装样子和测定样子相同时，动作被跳过)
⑩移动元件可能移动高度
⑪移动 XY 贴装位置
⑫控制元件贴装样子（θ修正)
⑬下降元件贴装
⑭元件贴装后上升
共面约定时间
