Rev 2.00
动作说明书
3-
9

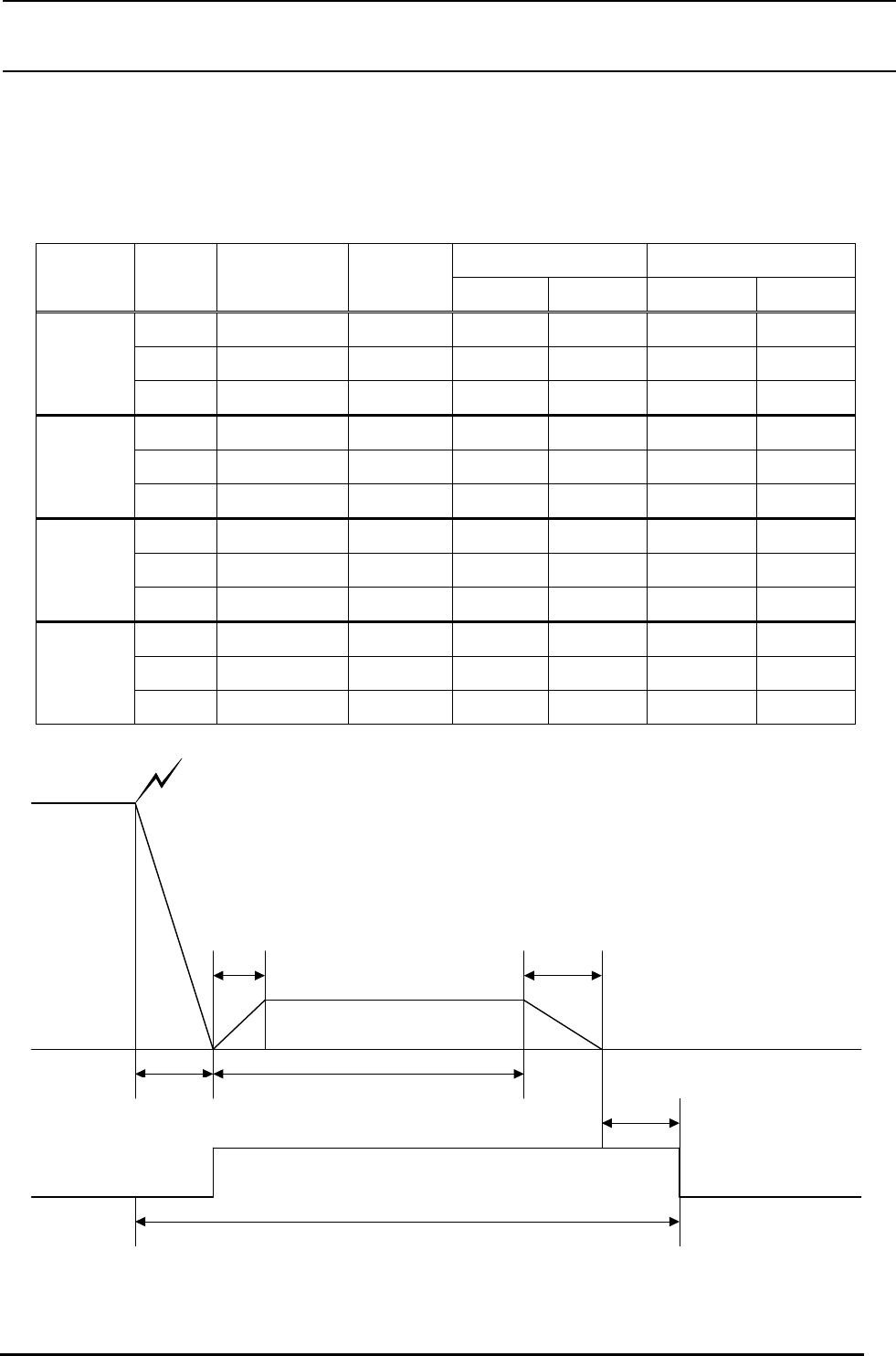

3-2-2-2. BU 台、机械行程以及有效行程(追加)
在 CX-1 中，BU 台的上升/下降速度可以从高速·中速·低速·超低速中选择。当 BU 台的上升速度被设定
为低速·超低速的情况下，夹紧的预备送料动作也自动变为超低速(16mm/s)。
其次，控制方法是，在上升时为时间固定，下降时为加速度固定。
各速度区分中的速度变化情况如下表。
最高速度 加速度/减速度
速度 行程 方式 移动时间
(mm/s) (pps) (mm/s2) (pps2)
5 加速度固定 － 16.675 667 56.0 2222
50 时间固定 600 166.675 6667 556.0 22222
高速
－ 梯形驱动 － 166.675 6667 556.0 22222
5 加速度固定 － 10.425 417 22.0 869
50 时间固定 960 104.175 4167 217.0 8681
中速
－ 梯形驱动 － 104.175 4167 217.0 8681
5 加速度固定 － 9.250 370 17.0 686
50 时间固定 1080 92.575 3703 171.0 6859
低速
－ 梯形驱动 － 92.575 3703 171.0 6859
5 加速度固定 － 4.628 185 4.285 171
50 时间固定 2160 46.287 1852 42.85 1714
超低速
－ 梯形驱动 － 46.287 1852 42.85 1714
夹紧基板时的顺序如下图所示。
速度
減速時間
減速距離
予備送り速度
予備送り距離
減速停止時間予備送り時間1
BUテーブル上昇時間
BUテーブル
上昇待ち時間
基板クランプ時間
予備送り時間2
STOP
速度
预备送料时间 1 减速停止时间
减速距离
减速时间
预备送料速度
预备送料距离
预备送料时间 2
BU 台上升时间
基板夹紧时间
BU 台等待上升时间
Rev 2.00
动作说明书
3-
10
传送速度和预备送料动作如下表所示。
传送速度
减速距离
(mm)
减速时间
(ms)
预备送料
时间 1(ms)
预备送料
时间 2(ms)
预备送料
速度(mm/s)
预备送料
距离(mm)
减速停止
时间(ms)
高速(400) 20.0 100 100 400 56 43.85 100
高速(300) 19.5 130 100 400 56 43.85 100
中速 20.0 200 15 1650 14 23.7 100
低速 20.0 400 15 1650 14 23.7 100
BU 台的上升开始时限和 X 推进器的动作开始时限根据 BU 台的上升速度切换。
Y 推进器的动作开始时限为所有动作开始 400ms 后(BU 台上升结束 200ms 前)。
BU 台的速度和基板夹紧时间如下表所示。
BU 台速度 传送速度
基板夹紧
时间(ms)
BU 台上升
时间(ms)
BU 台等待
时间(ms)
BU 台上升
开始时限
X 推进器
动作时限
高速(400) 700
高速(300) 730
中速 800
高速
低速 1000
600 100
与预备送料
开始同步
与 BU 台上升
开始同步
高速(400) 1060
高速(300) 1090
中速 1160
中速
低速 1360
960 460
与预备送料
开始同步
从BU台
上升开始起
360ms 后
高速(400) 1950
高速(300) 1980
中速 2050
低速
低速 2250
1080 200
从预备送料
开始起
770ms 后
从BU台
上升开始起
480ms 后
高速(400) 3030
高速(300) 3060
中速 3130
超低速
低速 3330
2160 1280
从预备送料
开始起
770ms 后
从BU台
上升开始起
1560ms 后
Rev 2.00
动作说明书
3-
11

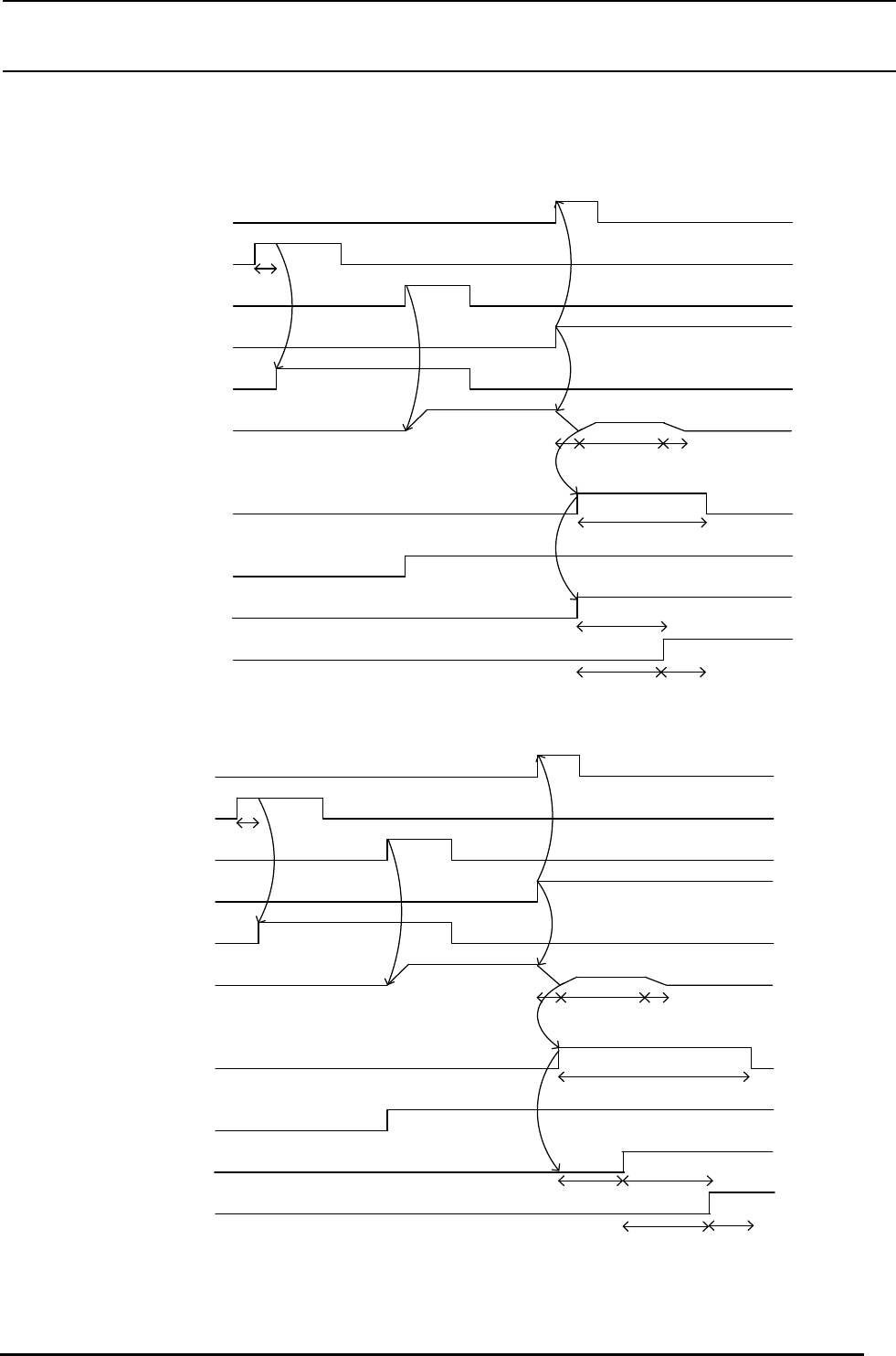

3-2-3 基板传送同步时间图
基板传送时间图例示。
1) 传送速度 高速、BU 台上升速度 高速
IN传感器
100ms
100ms
100ms
400ms
400ms
(20mm) (1.5mm + 19.3 mm) (2.8mm)
56mm/s400mm/s
WAIT传感器
STOP传感器
中心马达
中心止动器
外形基准(X推进)
外形基准(Y推进)
预备传送（距离 43.85mm）
XY轴
动作时间 430ms
向生产开始位置移动
IN马达
动作时间 600ms
后备板马达
动作时间 200ms
2) 传送速度 高速、BU 台上升速度 中速
100ms
100ms
100ms
400ms
400ms
(20mm) (1.5mm + 19.3 mm) (2.8mm)
56mm/s
360ms
400mm/s
WAIT传感器
STOP传感器
中心马达
中心止动器
外形基准(X推进)
外形基准(Y推进)
预备传送（距离 43.85mm）
XY轴
动作时间 430ms
向生产开始位置移动
IN马达
动作时间 960ms
后备板马达
IN传感器
动作时间 200ms
