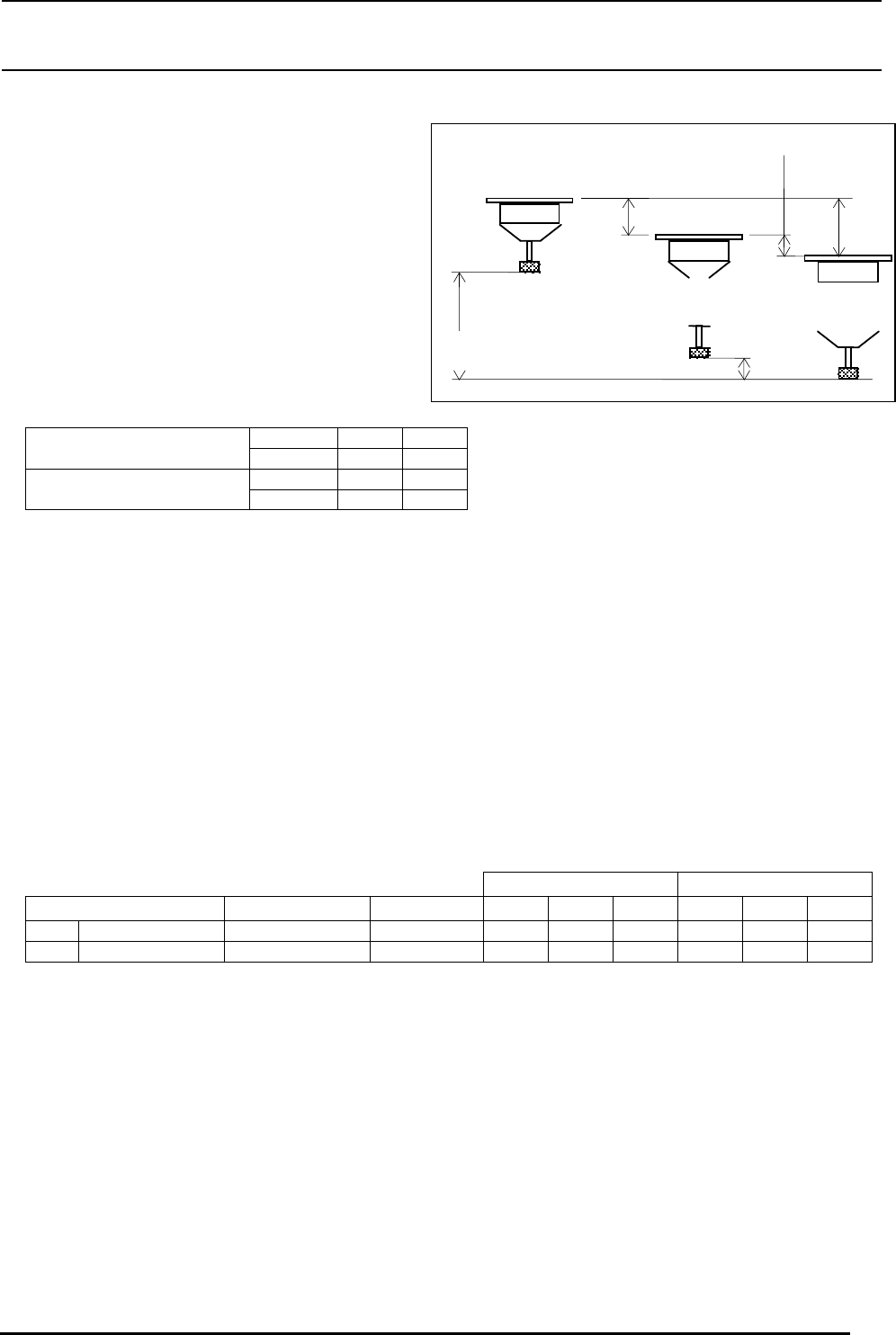

Rev 2.00
动作说明书
3-
24
[6] 贴装下降时的 Z 轴动作
元件识别方式(LA, VCS)
按照检测有无元件方式 (LA, 真空).
行程分类为 3 种。(参照下表)
行程分类
LA ⎯ P
识别方式
VCS N P
LA × {
检测有无元件
真空 { ×
6-1 行程分类 N VCS 识别, Va 检测 XY → 基板
VCS 识别元件，用真空检测有无元件时，Z 轴的贴装下降为从 XY 移动高度下降。
移动量 N＝XY 移动高度α + 贴装压入量
移动量 N1＝XY 移动高度α － 2
移动量 N2＝2 + 贴装压入量
6-2 行程分类 P LA, VCS 识别, LA 检测 LA → 基板
LA 识别元件或 VCS 识别元件，用 LA 检测有无元件时，Z 轴的贴装下降从激光高度下降。
移动量 P＝激光高度β − h + t + 贴装压入量
移动量 P1＝激光高度β － h + t － 2
移动量 P2＝2 + 贴装压入量
6-3 各基种的 Z 轴行程
贴装下降 贴装下降
机种 元件高度规格 贴装头 N N1 N2 P P1 P2
[1] CX-1 12 MNLA 25.5 23.0 2.5 33.6 31.1 2.5
[2] R 贴装头 12 FMLA 25.5 23.0 2.5 44.6 42.1 2.5
(注 1)高度为离基板上面的距离
(注 2)装有 R 贴装头选购件时
N1
N2
2
N
α
待机高度
贴装高度
基板上面
Rev 2.00
动作说明书
3-
25
[7] 贴装上升时的 Z 轴动作
按照元件识别方式(LA, VCS)LA 检测有
无元件，行程分类为 2 种。.
右图为行程分类 Q。
行程分类
Q S
检测有无元件
× {
7-1 行程分类 Q 检测有无元件 基板 → XY
检测有无元件为无时，Z 轴的贴装上升为向 XY 移动高度上升。
移动量 Q＝XY 移动高度α － h + 贴装压入量
移动量 Q1＝2 + 贴装压入量 － h
移动量 Q2＝XY 移动高度α － 2
7-2 行程分类 S 检测出有元件 基板 → LA
检测元件有无检测出有时，Z 轴的贴装上升为向激光高度上升。
移动量 S＝激光高度β + 贴装压入量+ h － t
移动量 S1＝2 + 贴装压入量－ h
移动量 S2＝激光高度β － 2 + 2h － t
7-3 各机种的 Z 轴行程
贴装上升 贴装上升
机种 元件高度规格 贴装头 Q Q1 Q2 S S1 S2
[1] CX-1 12 MNLA 24.7 1.7 23.0 33.6 1.7 31.9
[2] R 贴装头 12 FMLA 24.7 1.7 23.0 44.6 1.7 42.9
(注 1)高度为离基板上面的距离
(注 2)装有 R 贴装头选购件时
Q1
Q
Q2
2
α
贴装高度
待机高度
Rev 2.00
动作说明书
3-
26
[8]预载开始，带式供料器推顶开始，XY 轴移动开始时间
吸附时
激光中心时，吸附后的上升中进行预载(预备转动)。
预载开始，带式供料器推顶开始
时间，Z 轴上升中不与吸附的元件相碰，从吸附元件下面上升εmm 的位置
开始。
但是，预载开始时的 Z 轴移动高度式距离基板上面或吸附高度(吸盘附元件为盘上面)的高位置。
吸附的对象行程分类为 C, E, C2, E2。
激光中心以外的 θ 轴开始转动，在预载开始同一时间开始。
XY 轴移动开始的时限为 Z 轴上升结束的同时。
(注 1)预载开始，带式供料器推顶开始，XY 轴移动开始时间，可以个别设定。
贴装时
贴装时 XY 轴开始移动的时间是 Z 轴上升中，吸嘴下面距离基板上面εmm 的高度开始。
贴装时的对象行程为 Q, S, Q2, S2。
激光中心以外的 θ 轴开始转动，在 XY 轴移动同一时间开始。
(注 2)贴装时的 XY 轴开始移动时间吸附时可以个别设定。
例)行程分类 C 时
Z 轴开始上升之后开始预载，开始带式供料器推顶的距离为 C3 的话，C3 如下。C3＝吸附压入量＋元件厚
度h＋ε (mm)
T =
V
2⋅α
+
S − 2
V
Z 轴上升速度分类，为中速，低速时，预载开始，供料器推顶开始在下列 C2 行程中进行。
C
C3
ε
吸附高度
开始高度
待机高度
基板上面或吸附面
C
C1
C2
C3
2
ε
吸附高度 开始高度 待机高度
基板上面或吸附面
至开始转动的待机时间 T 计算如下。
上升加速度为α，上升速度为 V。
