R e v 2 . 0 0 动作说明书 3- 57 ハーフミラー 同軸照明 VCS下方照明 赤色デフューザ 赤サイド 照明1 赤サイド 照明2 青サイド 照明1 青サイド 照明2 蓝侧照明1 蓝侧照明2 红色照明 同轴照明 半反射 V CS 下侧照明 红侧照明1 红侧照明2 图 ３－１１－１ 反射，侧照明装置
Rev 2.00
动作说明书
3-
56
3-11-2 照明动作说明
CX-1系列元件用照明，用 D/A 变换器进行电流控制。 机器具有各个照明的调整值，约 1/1000 的分
辨率来调整所有的机械照明亮度。 另外，各元件的照明亮度的机器调整值，可以在 20～200%的范围内
由拥护进行设定。
CX-1 系列元件的照明大致可分未下列 3 种。
１、 反射照明(标准照明)
２、 透过照明(特殊照明)
３、 侧照明(BGA、FBGA 用照明)
・ 反射照明是，同轴照明(半反射照明)、下侧照明、红侧照明(上下段)的 3 种照明构成的红色照明。
另外，反射照明除 BGA(FBGA)元件以外的元件照明，从 3 方向照明，因此镜面引脚、焊锡电镀引脚等很
难检测的元件，也不受引脚的材料、加工、涂装等影响，可以稳定地拍摄元件。
・ 透过照明是配置到 VCS 上段的 VCS 透过照明上段(前后、左右)、配置到 VCS 下段的 VCS 透过照明下段(前
后、左右)4 种照明构成的绿色照明。 反射照明不容易捕获的元件(无光泽、不容易反射的元件)定中心的
照明。
・ 侧照明是由蓝侧照明(上下段)或红侧照明(上下段)构成的照明。 重新设计了 VCS 照明大小和配置，气缸
的抽气动作从 KE2060 不需要。 蓝侧照明和红侧照明不能同时亮灯。
侧照明的取消值是蓝侧照明。
基板型 BGA(FBGA)识别焊锡球的照明。气缸动作废止，因此与 KE2020/40 比较，VCS 照明和元件的相
碰解除，对大型元件的分割识别的外形尺寸限制没有了。
红侧照明，基板型 BGA(FBGA)的存取使用的蓝色材料，在蓝侧照明时存取亮光时使用。
Rev 2.00
动作说明书
3-
57
ハーフミラー
同軸照明
VCS下方照明
赤色デフューザ
赤サイド
照明1
赤サイド
照明2
青サイド
照明1
青サイド
照明2
蓝侧照明1
蓝侧照明2
红色照明
同轴照明
半反射
VCS下侧照明
红侧照明1
红侧照明2

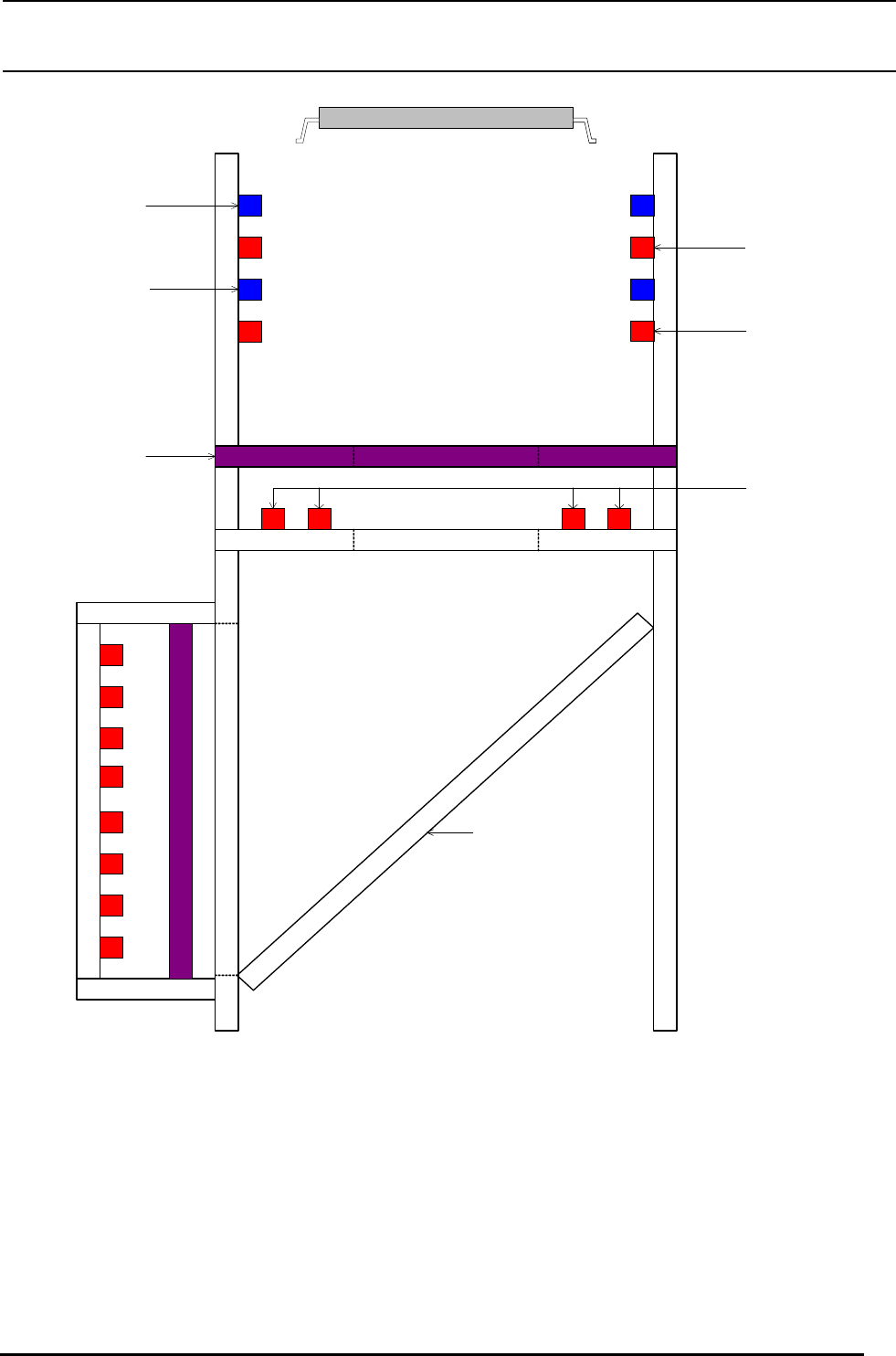

图３－１１－１ 反射，侧照明装置
Rev 2.00
动作说明书
3-
58

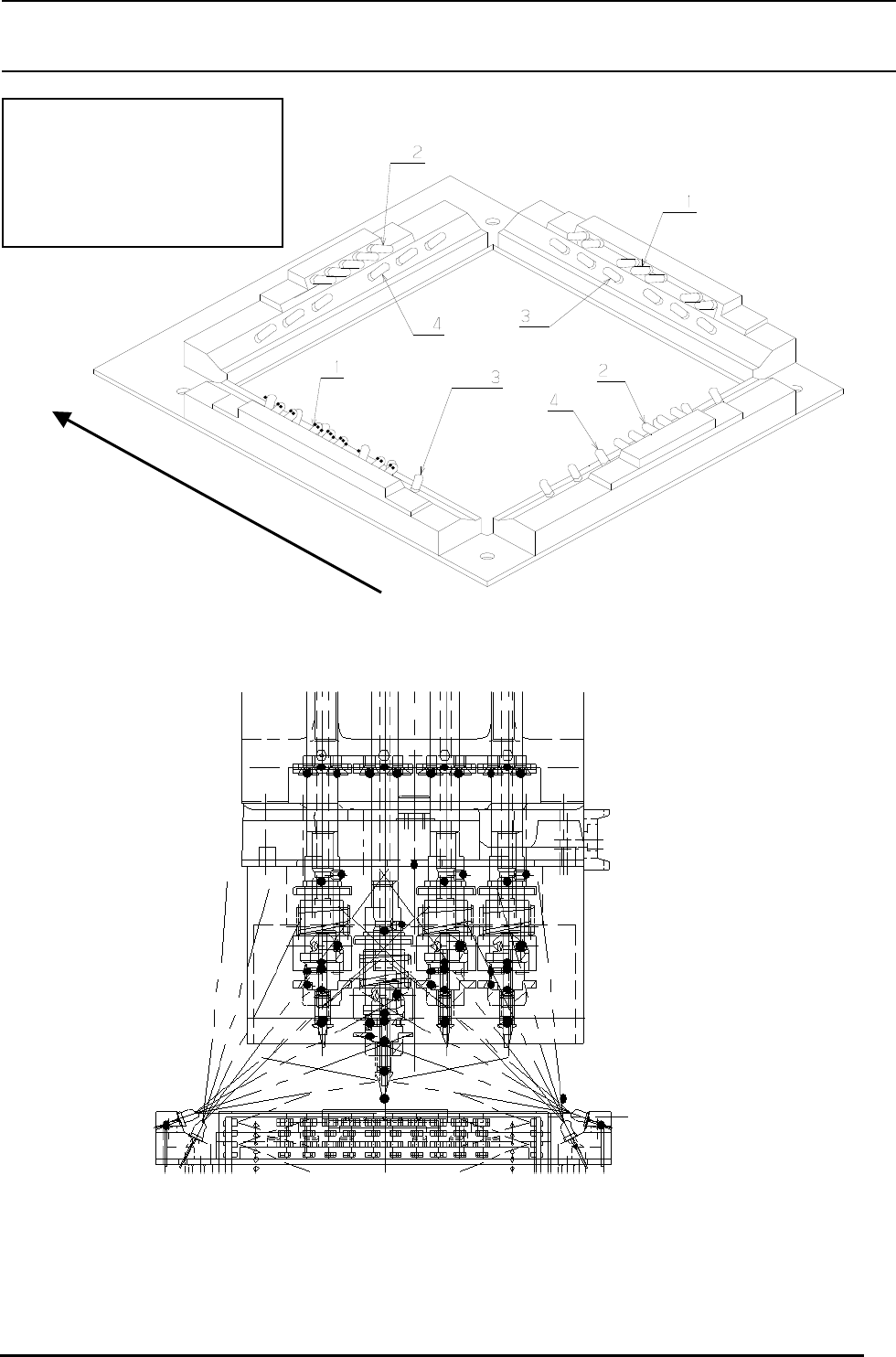

图３－１１－２ 透过照明装置
1. 透过照明上段（左右）
2. 透过照明上段（前后）
3. 透过照明下段（左右）
4. 透过照明下段（前后）
図３－１１－３
里侧
前侧
图３－１１－３
