Rev 2.00
动作说明书
3-
49
代码
10
进
16
进
名称 说明
99 63H OVERRUN 前面的处理（REPORTW_CMD による）在开始寻找下一最小宽度（闭锁
角度被指定）之前没有进行完了。
100 64H UNITS_NOT_SET 对初期化需要的信息要求，不能事先进行初期化。
? REPORTW_CMD 需要设定单位（μｍ）。
102 66H INVALID_ALG 测定指定的测定方法无效。
※ 发生此异常时,主机侧（贴片）的问题。
103 67H LOW_BACKGRAU
ND
图像检查中的激光辉度过低。因此，不能实行图像处理(数值不能
计算。）
104 68H BAD_IMAGE_REGI
ON
图像检查领域边界不能正确设定。
105 69H IMG_CHK_FAIL 图像检查的参数比较或图像值比较失败。
106 6A
H
ERROR_LEVEL_
TOO_LOW
现在指定的异常登记不能定义而发生异常。
为了将实际工作代码有效，需要变更异常等级。
※ 现在 MCM 的版本反馈的异常等级仅为 0。
Rev 2.00
动作说明书
3-
50
3-10 供料器的驱动

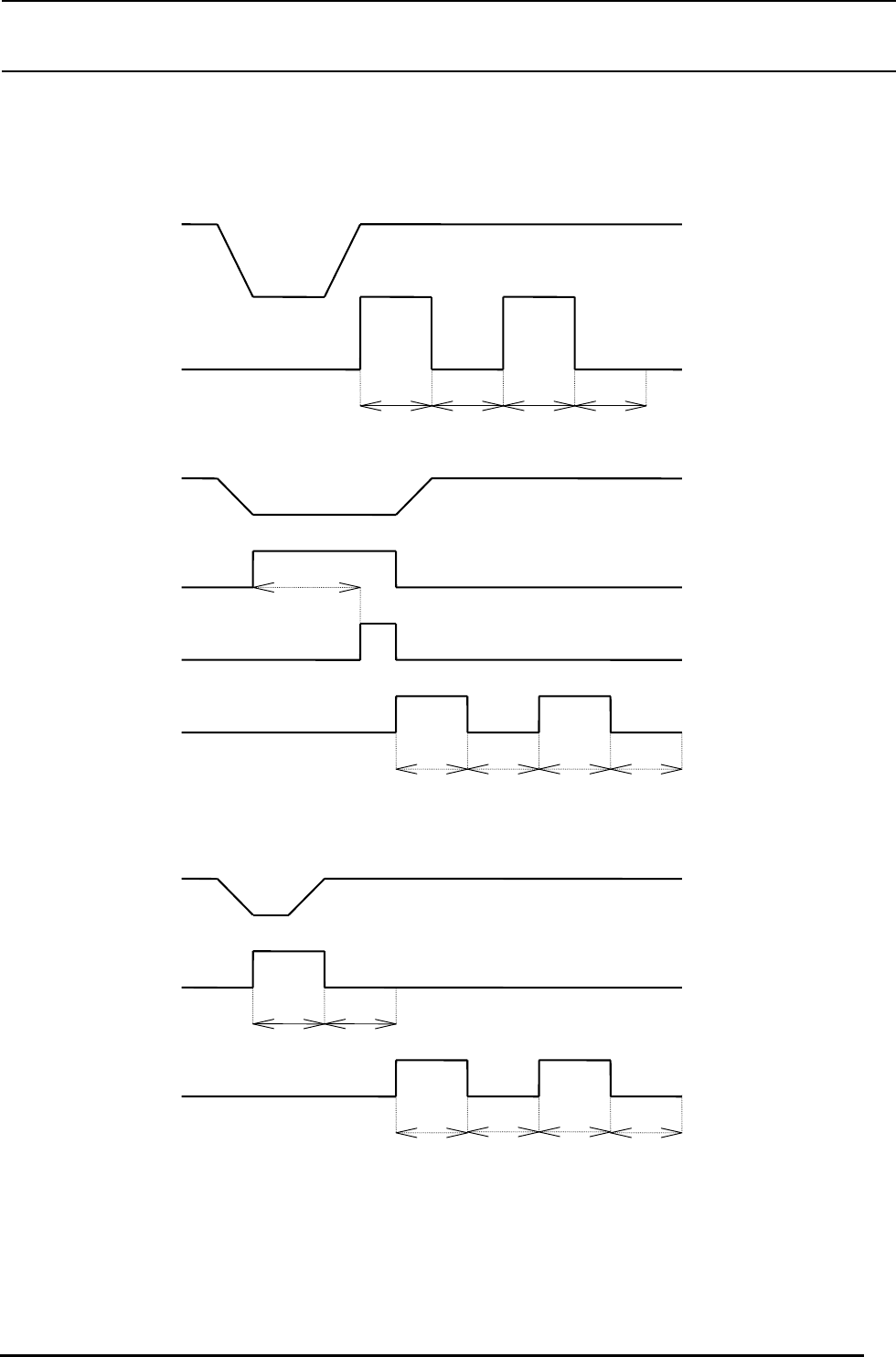

同步曲线图
标准的供料传送（仅传送）
上升 Ａ ： ｂｙＯｎＴｉｍｅ
Ｚ Ｂ ： ｂｙＯｆｆＴｉｍｅ
下降 Ｃ ： ｂｙＰｉｃｋｈｏｉｄ
供料器传送用扳手
Ａ Ｂ Ａ Ｂ
需要保持吸附样子时
Ｚ下降
剥离等待时间 Ｃ
真空检查
供料器传送用扳手
Ａ Ｂ Ａ Ｂ
需要推顶元件时（４４ mm）
Ｚ下降
推顶扳手
A B
供料器传送推顶
A B A B
Rev 2.00
动作说明书
3-
51

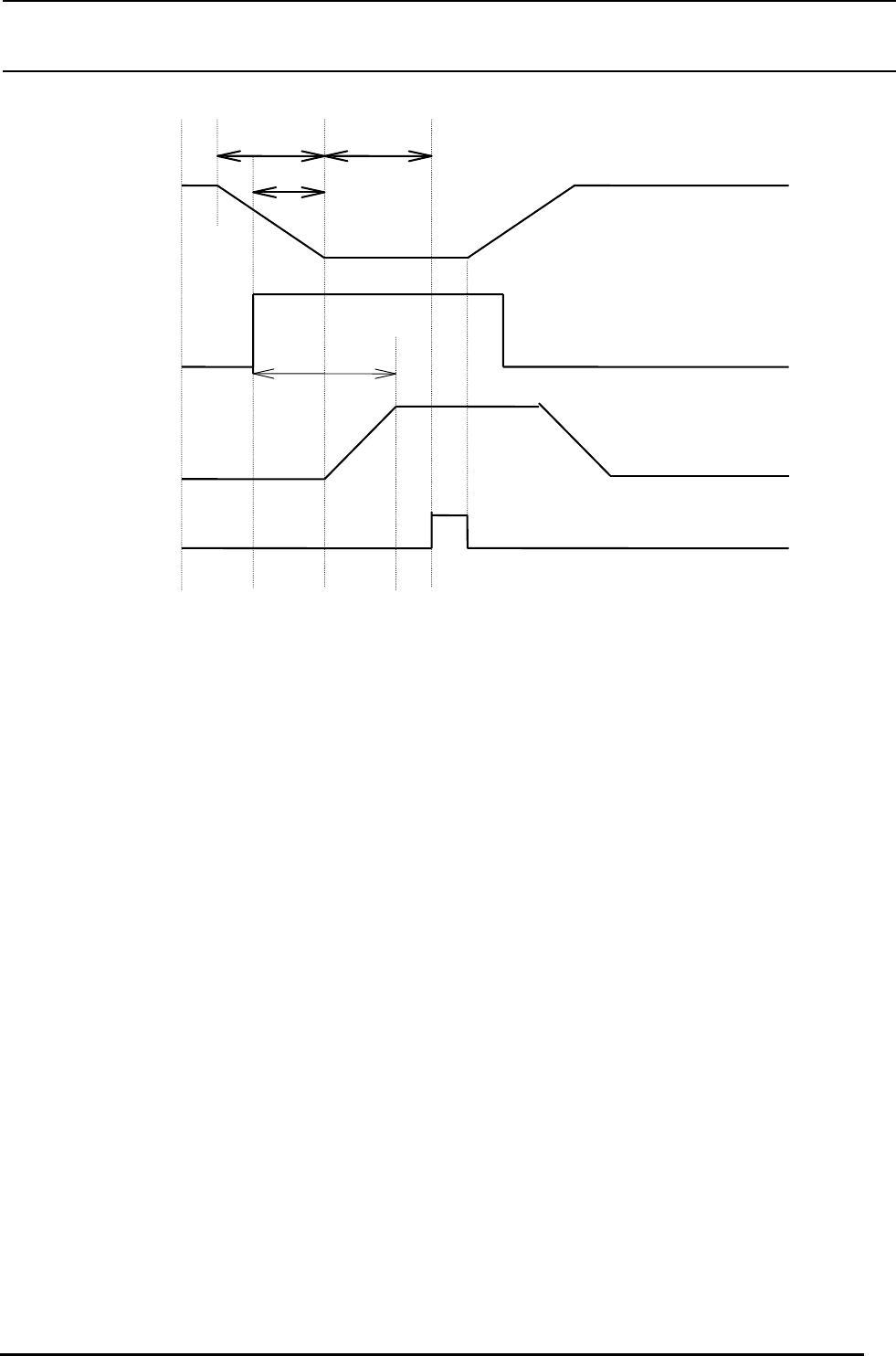

３２mm纸粘合式带式供料器
４０ ８０ （待机时间）
５～１０
ＵＰ
Ｚ轴
ＤＯＷＮ
ＯＮ
吸嘴检测传感器
ＯＦＦ ７４
压出
气缸
拉进
↑ ↑
真空检测 ① ②
单位： msec
① 带剥离动作时间
② 元件传送动作时间
