1 - 22
Student Guide SIPLACE HF/HF3
4 Energieversorgung an der Maschine Ausgabe 09/2005
22
4.2.8.2 Meldekreise
Meldekreis Bauelementetisch 4
Die 4 BE-Tische sind parallel geschaltet. Sind 1 oder mehrere Tische nicht angeschlossen, ist der
der Kontakt geschlossen und 24V fliessen als Eingang in das CAN-E/A-Modul in Sektor 2. Da-
durch wird angezeigt,
welcher BE-Tisch nicht angeschlossen ist.
Abb. 4.2 - 14 Meldekreis BE-Tisch
Meldekreis Hauben 4
Der Meldekreis Hauben besteht aus 6 Kontakten (4 Haupthauben und 2 Abdeckungen derTrans-
porte), die parallel geschaltet sind. Falls 1 oder mehrere Abdeckungen offen sind, ist der Kontakt
geschlossen und das 24V fliessen als Eingang in das CAN-E/A-Modul in Sektor 4. Dadurch wird
angezeigt, das irgendeine Abdeckung offen ist. ,..
Abb. 4.2 - 15 Meldekreis Hauben
24V
X18ra
Tisch
1
M_Tisch 1
C
A
N
E
/
A
M
o
d
u
l
S
e
k
t
o
r
2
X23ra
Tisch
2
X23qa
Tisch
3
M_Tisch 3
X73ra X73qa
X73ra X73qa
X18qa
Tisch
4
M_Tisch 2
X18ra
X23ra
X23qa
X18qa
X1ra
24V
24V
24V
M_Tisch 4
X1qa
Eingang
24V
Haube 3
X1qa
X14qa
X
1
q
a
24V
X73qa
X73ra
Haube 2X13qa
24V
X13qa
X14qa
LP-
Ausgabe
X11qa X11qa
X1ra
C
A
N
E
/
A
M
o
d
u
l
S
e
k
t
o
r
4
24V
Haube
4
X14ra
X
1
r
a
24V
24V
Haube
1
X13ra
24V
X13ra
X14ra
LP-
Eingabe
X11ra X11ra
24V
Eingang
1 - 23
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 4 Energieversorgung an der Maschine
23
Meldekreis Stop Taste 4
Der Meldekreis der Stop-Taste besteht aus 6 Kontakten, die parallel geschaltet sind.
Wird eine oder mehrere Stop-Tasten betätigt, schliesst der Kontakt und 24V fliessen als Eingang
in das CAN-E/A Modul in Sektor 4 und zeigen an, dass
irgendeine Stopp-Taste betätigt wurde.
Abb. 4.2 - 16 Meldekreis Stop-Taste
24V
Start LP
ausfahren
rechts
Start LP
ausfahren
links
X1qa
Start LP
einfahren
rechts
X11qa
X12qa
X11ra
X
1
q
a
24V
24V
X73qa
X73ra
Start
rechts
X10qa
24V
Start LP
einfahren
links
X12ra
X
1
r
a
X10qa
X11qa
X12qa
X11ra
X12ra
start linksX9qa X9qa
X1ra
C
A
N
E
/
A
-
M
o
d
u
l
S
e
k
t
o
r
4
3
4
input
1 - 24
Student Guide SIPLACE HF/HF3
4 Energieversorgung an der Maschine Ausgabe 09/2005
24
Meldekreis Start Taste 4
Der Meldekreis Start-Taste besteht aus 6 Kontakten und diese sind parallel geschaltet.
Wird eine oder mehrere Start Tasten betätigt, schliesst der Kontakt und 24V fliessen als Eingang
in das CAN-E/A Modul in Sektor 4 und zeigen an, dass
irgendeine Stopp-Taste betätigt wurde.
Abb. 4.2 - 17 Meldekreis Start Taste

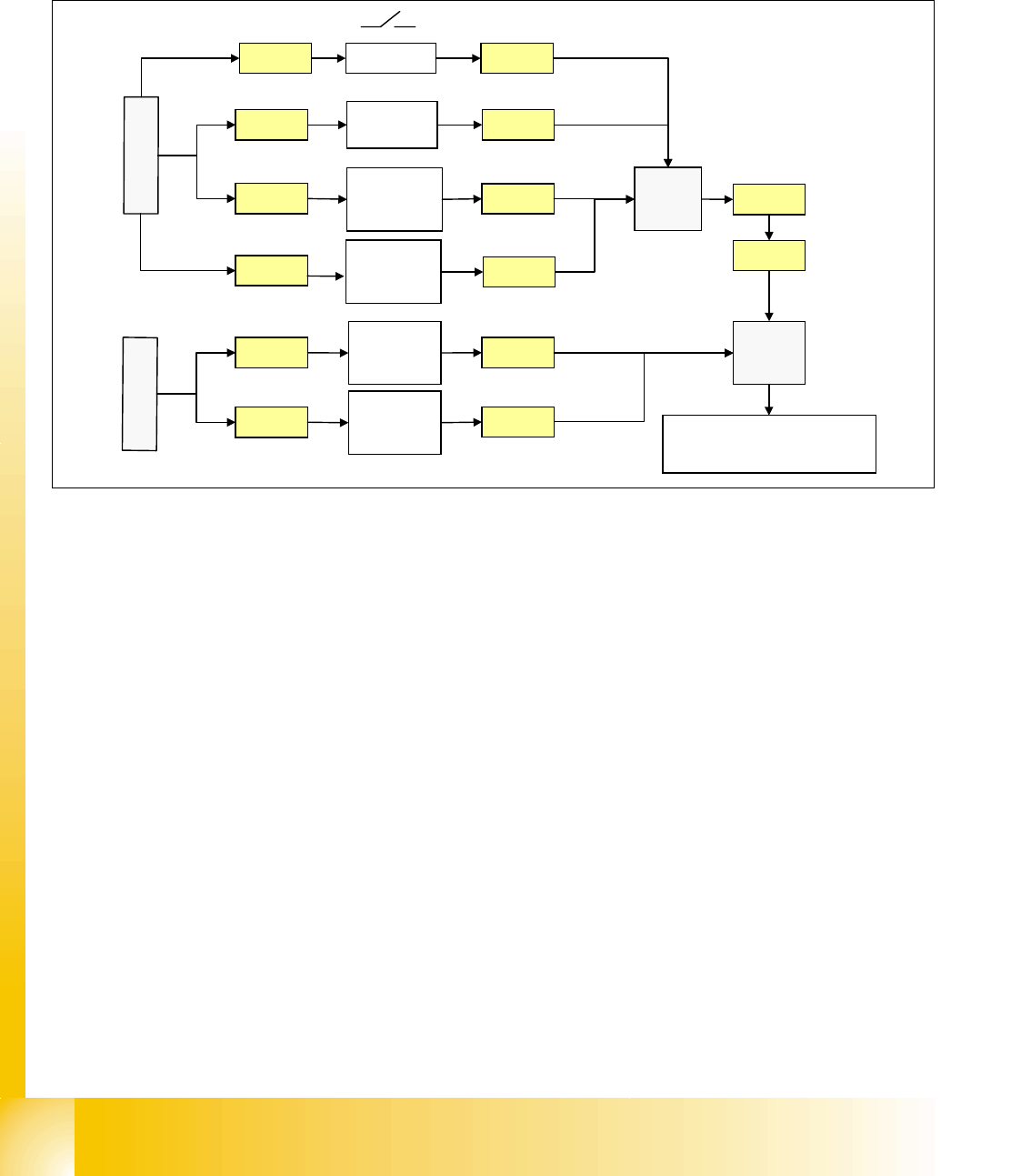

4.2.8.3 Wie funktioniert der NOT-AUS-Kreis?
Der Siplace Bestückautomat kann nicht zum Bestücken eingesetzt werden, solange nicht alle Ver-
sorgungsspannungen von der Sicherheitsschutzkombination freigegeben wurden.
Die folgenden Bedingungen müssen ebenfalls erfüllt sein:
– alle vier BE-Tische müssen angedockt sein.
– Alle Abdeckungen müssen geschlossen sein.
– Beide NOT-AUS-Taster müssen gelöst sein.
– Der Mindest-Luftdruck muss vorhanden sein.
– Das Software-Freigabesignal muss anliegen.
– Die Meldung ’
Sicherheitskreis OK’ muss erfolgen (für GND an X6 SSK, CAN-E/A-Ausgang)
– 24 V müssen an der Ein-Taste anliegen.
