1 - 35
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 10 SITEST
35
Stellt die
Abwurf-
position dar.
Drehwinkel...
Im Eingabefeld den gewünschten Wert innerhalb
der angegebenen Wertegrenzen eingeben.
Magazin
Zeigt die Nummer des Magazins an.
Abholhöhe [µm]
Zeigt die beim Kalibrieren der Magazine
"mit Abholhöhe" ermittelte Soll-Höhe für
jedes Magazin an.
Drehwinkel [1/100°]
Zeigt den beim Kalibrieren der
Magazine ermittelten Soll-Drehwinkel
für jedes Magazin an.
Abholhöhe...
Im Eingabefeld den gewünschten Wert innerhalb
der angegebenen Wertegrenzen eingeben.
Akt. Magazin wählen
Jedes Magazin im Pipettenwechsler wird durch
eine Schaltfläche symbolisiert. Durch Anklicken
wird das gewünschte Magazin ausgewählt.
Nummer
Die Anzeige der Textinformationen in den
Schaltflächen für die Magazine wird hiermit
umgeschaltet. Es werden entweder die
Magazinnummern angezeigt oder die
Typbezeichnungen der Pipetten, mit denen die
Garagen im jeweiligen Magazin belegt sind.
Akt. Magazin:
Anzeige der Nummer des ausgewählten
Magazins.
Kalibrieren
mit Abholhöhe
Die Kalibrierfunktionen Alle Magazine und Akt.
Magazin sind auch mit Abholhöhe wählbar.
Stellen Sie die gewünschte Option ein, indem Sie das
entsprechende Kontrollkästchen aktivieren.
Alle Magazine...
Die Leiterplatten-Kamera fährt über die
Positionsmarken der Magazine und vermisst deren x-
und y-Position. Ist das Kontrollkästchen mit
Abholhöhe aktiviert, so wird auch die aktuelle z-Höhe
der Pipette in jedem Magazin gemessen und
bestimmt somit die Soll-Höhe für das Abholen und
Ablegen der Pipetten für jedes Magazin.
Akt. Magazin...
Die Leiterplatten-Kamera fährt über die
Positionsmarke des ausgewählten Magazins und
vermisst die x- und y-Position. Ist das
Kontrollkästchen mit Abholhöhe aktiviert, so wird
auch die aktuelle z-Höhe der Pipette in dem Magazin
gemessen und bestimmt somit die Soll-Höhe für das
Abholen und Ablegen der Pipetten für das Magazin.
Abholhöhe alle Magazine
Öffnet das Dialogfenster Abholhöhe alle Magazine,
in dem die beim Kalibrieren ermittelten Werte für die
Soll-Höhen aller Magazine angezeigt werden.
Abholhöhe akt. Magazin
Öffnet das Dialogfenster Abholhöhe akt. Magazin, in
dem der beim Kalibrieren ermittelte Wert für die Soll-
Höhe des ausgewählten Magazins angezeigt wird.
1 - 36
Student Guide SIPLACE HF/HF3
10 SITEST Ausgabe 09/2005
36
10.2.7.9 Funktionen LP-Mapping
Wählt das Portal 1-2 aus.
Mappingdaten anzeigen für:
Transport 1
Auswahl der rechten Transportspur beim Doppeltransport .
Transport 2
Auswahl der linken Transportspur beim Doppeltransport.
OK
Übernimmt die Auswahl und öffnet das Dialogfenster mit der
Anzeige der Mappingdaten für die gewählte Transportspur.
x-ind
Bezeichnet den Rasterpunkt auf der
Mappingplatte in x-Richtung.
y-ind
Bezeichnet den Rasterpunkt auf der
Mappingplatte in y-Richtung.
xs[µm]
Gibt die Position (= Sollposition) des
Rasterpunktes in x-Richtung an.
ys[µm]
Gibt die Position (= Sollposition) des
Rasterpunktes in y-Richtung an.
xd[µm]
Gibt die beim Mappinglauf ermittelte Abweichung
von der Sollposition in x-Richtung an.
yd[µm]
Gibt die beim Mappinglauf ermittelte Abweichung
von der Sollposition in y-Richtung an.
Aufruf der Ansicht für die
Leiterplatten-Mappingfunktionen
des Portals.
Aufruf der Ansicht für die
Leiterplatten-Kamerafunktionen
des Portals
Aufruf der Ansicht für die
Kalibrierfunktionen des Portals.
Aufruf der Ansicht für die
Achsfunktionen des Portals.
Aufruf der Ansicht für die
Funktionen des Portals.
Schaltet zur Grundansicht
zurück.
Zusatzfunktionen
Transportbreite 450 mm
zurücknehmen (Doppeltransport)
Transportbreite 508 mm
zurücknehmen (Einfachtransport)
Setzt die für das Leiterplatten-
Mapping eingestellte Transportbreite
wieder zurück auf die Standardbreite.
1 - 37
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 10 SITEST
37

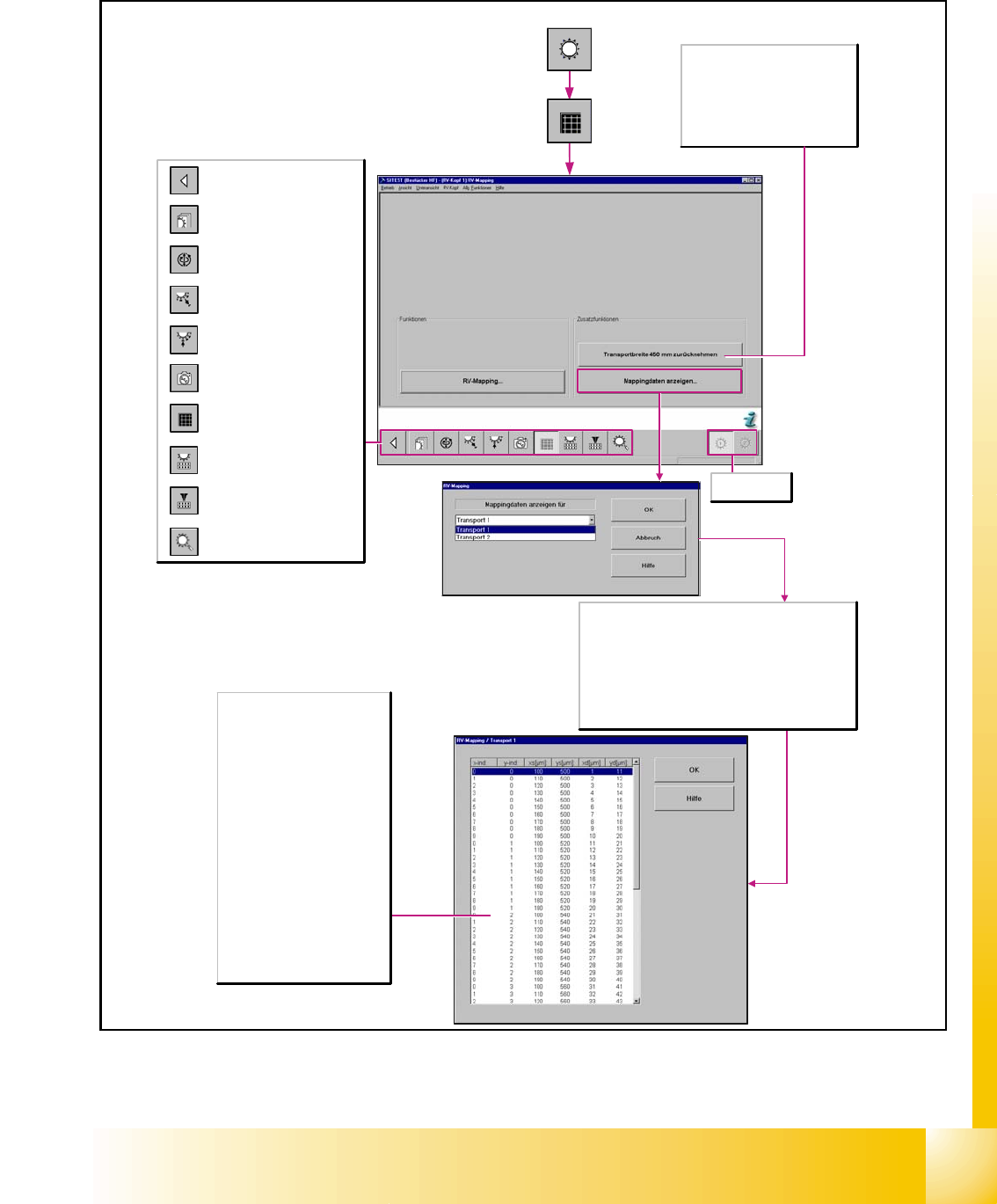

10.2.7.10 Funktionen RV-Mapping
Aufruf der Ansicht für die
Funktionen des Revolverkopfes.
Aufruf der Ansicht für die
Achsfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Halte- und Abwurfkreis.
Aufruf der Ansicht für die
Funktionen des Revolverkopfes
im Bestück- und Abholkreis.
Aufruf der Ansicht für die
Mappingfunktionen des
Revolverkopfes.
Aufruf der Ansicht für die RV-
Kamerafunktionen.
Aufruf der Ansicht für die Kopf-
Funktionen des Revolverkopf -
Pipettenwechslers.
Aufruf der Ansicht für die
Magazin-Funktionen des
Revolverkopf-Pipettenwechslers.
Aufruf der Ansicht für die
Funktionen des Revolverkopf-
Bauelemente-Sensors.
Schaltet zur Grundansicht
zurück.
Wählt den RV-
Kopf 1-2 aus.
Mappingdaten anzeigen für:
Transport 1
Auswahl der rechten Transportspur beim Doppeltransport .
Transport 2
Auswahl der linken Transportspur beim Doppeltransport.
OK
Übernimmt die Auswahl und öffnet das Dialogfenster mit der
Anzeige der Mappingdaten für die gewählte Transportspur.
x-ind
Bezeichnet den Rasterpunkt auf der
Mappingplatte in x-Richtung.
y-ind
Bezeichnet den Rasterpunkt auf der
Mappingplatte in y-Richtung.
xs[µm]
Gibt die Position (= Sollposition) des
Rasterpunktes in x-Richtung an.
ys[µm]
Gibt die Position (= Sollposition) des
Rasterpunktes in y-Richtung an.
xd[µm]
Gibt die beim Mappinglauf ermittelte
Abweichung von der Sollposition in
x-Richtung an.
yd[µm]
Gibt die beim Mappinglauf ermittelte
Abweichung von der Sollposition in
y-Richtung an.
Zusatzfunktionen
Transportbreite 450 mm
zurücknehmen (Doppeltransport)
Transportbreite 508 mm
zurücknehmen (Einfachtransport)
Setzt die für das Revolverkopf-
Mapping eingestellte Transportbreite
wieder zurück auf die Standardbreite.
