1 - 29 S tudent Guide SIPLACE HF/HF3 Ausgabe 09/2005 9 Modularer T ransport 29 9.2.1 1.1 Dämpfungsein heit Hubtisch einstellen (00358684-05) Durch die Dämp fungseinhe it wird der Hubtisch s anf t nach oben gefahren. Wird…

100%1 / 603
1 - 28
Student Guide SIPLACE HF/HF3
9 Modularer Transport Ausgabe 09/2005
28
9.2.11 Hubtischfunktionen
Abb. 9.2.17 Hubtischeinheit
Legende
Funktion Hubtisch oben 9
Vorraussetzungen für die Erkennung,dass der Hubtisch oben ist:
1. 7-8 Schritte auf der Inkrementalscheibe
2. Klemmsensor (Kraftsensor) entfällt ab HF-und X-maschinen siehe 9.2.10
3. Zeitverhalten von ca.500ms
Funktion Hubtisch unten 9
Vorraussetzungen für die Erkennung,dass der Hubtisch unten ist:
1. 7-8 Schritte auf der Inkrementalscheibe
2. BERO am Hubtischzylinder
3. Zeitverhalten von ca.480ms
(1) Betätiger (4) Dämpfungsglied
(2) Kontermutter Dämpfung (5) 5/3 Wegeventil darunter Pneumatikzylin-
der mit Endlagebero
(3) Befestigungsschrauben Montageblock (6) Gabellichtschranken / Inkrementscheibe
5
6
1 - 29
Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 9 Modularer Transport
29
9.2.11.1 Dämpfungseinheit Hubtisch einstellen (00358684-05)
Durch die Dämpfungseinheit wird der Hubtisch sanft nach oben gefahren. Wird die Leiterplatte ge-
klemmt, wird somit ein starkes Prellen der Leiterplatte verhindert.
Abb. 9.2 - 18 Dämpfungseinheit einstellenDämpfungseinheit einstellen
Legende
Einstellung: 9
Kontrollieren Sie, ob die Dämpfungseinheit im Befestigungsblock mit der Kontermutter fixiert
ist und der Stößel der Dämpfungseinheit am Betätiger leicht ansteht. Mit dieser Grundeinstel-
lung soll der Hubtisch sanft nach oben Fahren.
Sollte dies nicht der Fall sein, lösen Sie die Kontermutter und drehen die Dämpfungseinheit
ca. eine Umdrehung in den Befestigungsblock rein.
Starten Sie SITEST und fahren Sie den Hubtisch nach oben.
Der Hubtisch muss sanft nach oben fahren.
Es darf daher kein lautes Einrasten der LP-Klemmung hörbar sein und keine Fehlermeldung
der LP-Klemmung auftreten.
Kontrollieren Sie die Geschwindigkeit des Hubtischzylinders und korrigieren diese ggf. (siehe
Kap. 9.2.11.2)
(1) Dämpfungseinheit (Zylinder) (3) Stößel und Betätiger
(2) Lagerblock und Kontermutter
1 2
3
1 - 30
Student Guide SIPLACE HF/HF3
9 Modularer Transport Ausgabe 09/2005
30
9.2.11.2 Einstellung der Geschwindigkeit des Hubtischzylinders:
Hinweis: Diese Funktion ist zur Zeit dem Siemens-Service vorbehalten!
Es wird die gleiche Hardware benutzt, als wenn man mit der CanTerminal Software arbeitet. (Kva-
ser Card). Für diese Einstellungen benötigen sie die Transport-Software (Art.-Nr. 00322132-01).
Schließen Sie das Servicenotebook über die CAN Bus Schnittstelle an die Transportsteuerung
an.
Starten Sie das Programm LP_TSPMenu.exe.

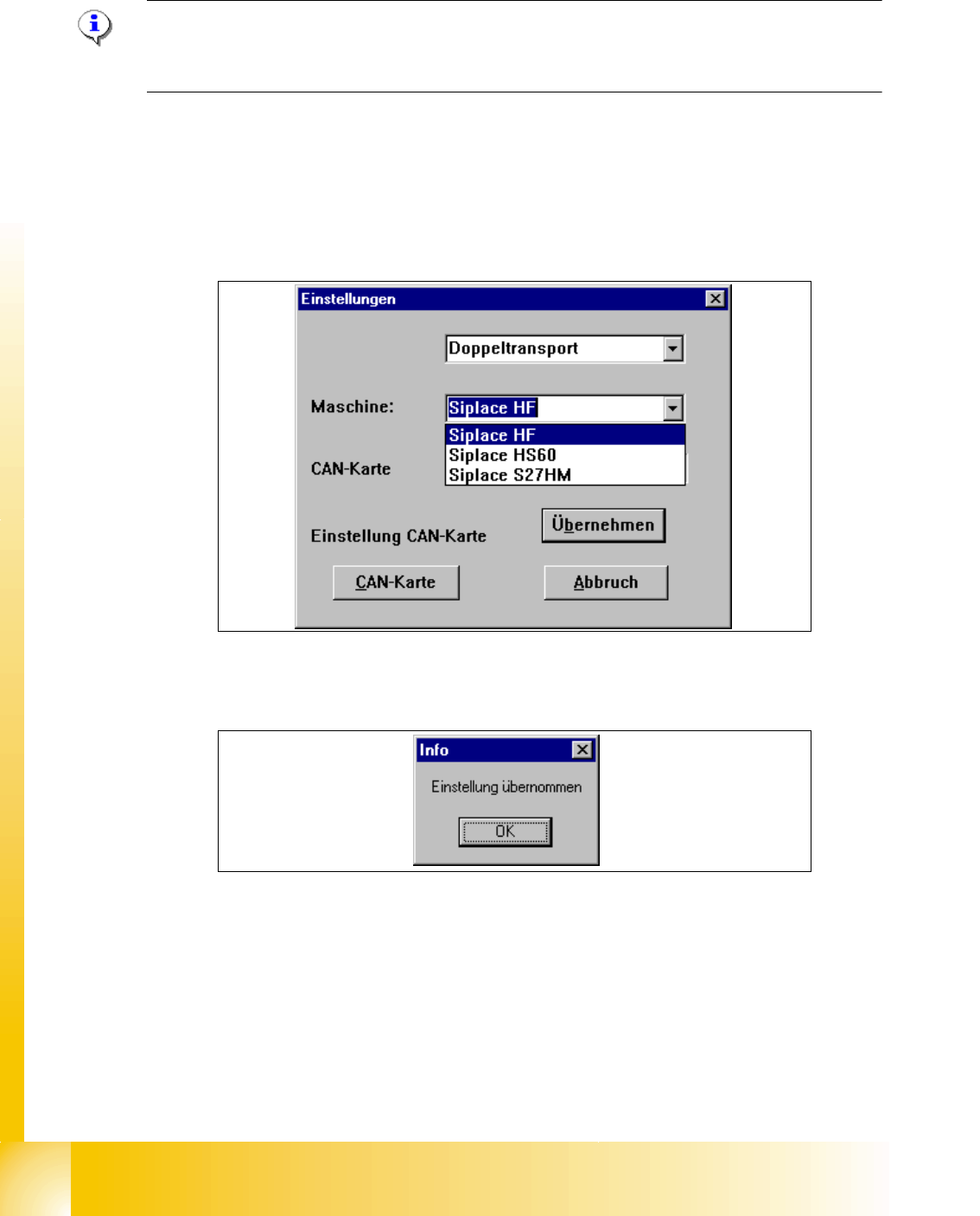

Wählen Sie den entsprechenden Transporttyp, Maschinentyp (HS 60,S27 HM, HF) unter dem
Menü "Einstellungen" aus.
Bestätigen Sie die Auswahl mit "Übernehmen".
Folgende Information erscheint "Einstellung übernommen" .
Bestätigen Sie mit "OK".
Klicken Sie den Button "CAN-Karte"
Folgendes Fenster öffnet sich:
