Student Guide SIPLACE HF/HF3
Ausgabe 09/2005 6 Collect&Place-Kopf / DLM2
109

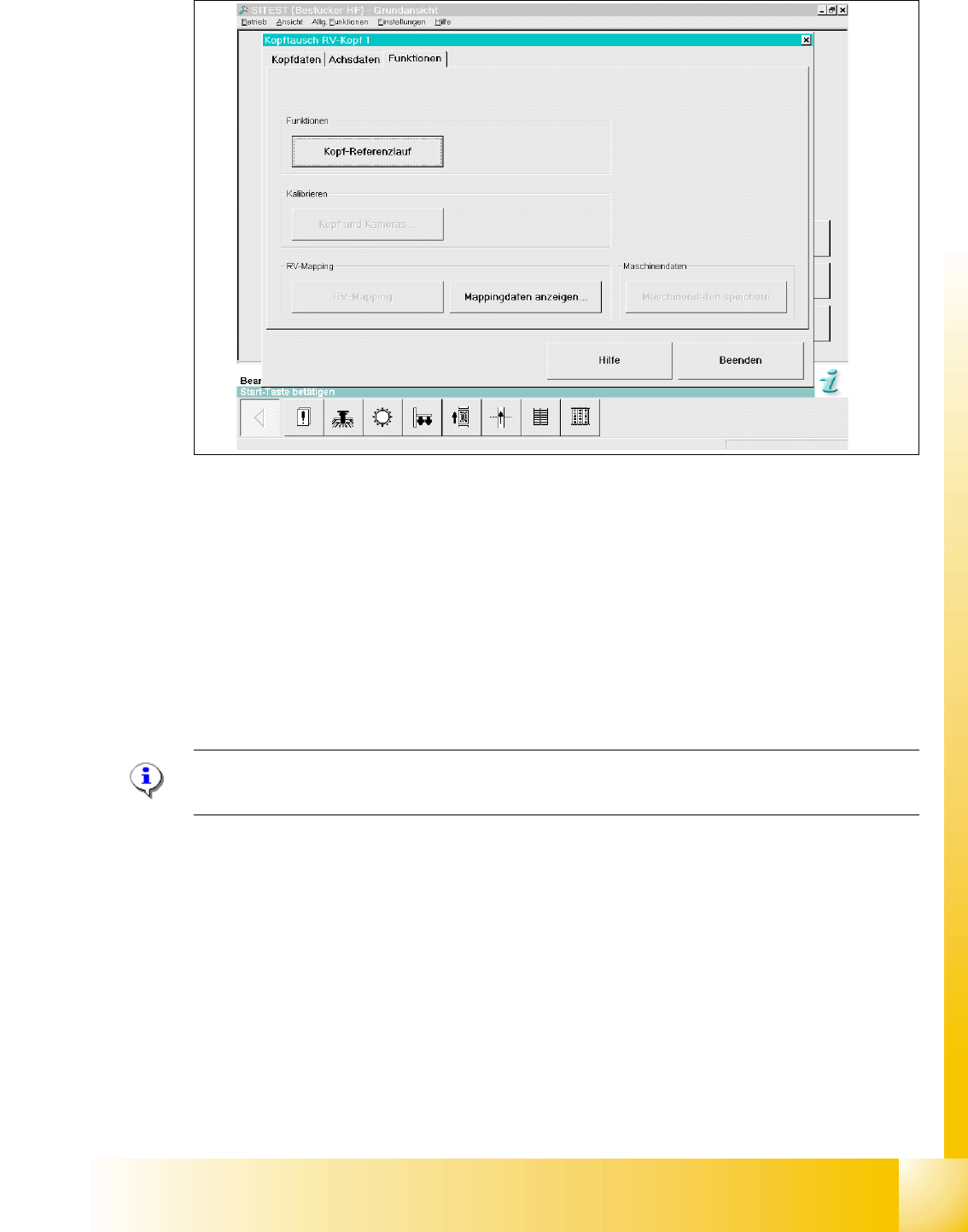

Abb. 6.7 - 7 Menü "Kopftausch" --> "Funktionen
(1) Kopfreferenzlauf zum Funktionstest; Zum Kalibrieren Gesamt-Referenzlauf.
(2) Link zum Kopf und Kamera‘s kalibrieren.
(3) Mapping menü´s
(4) Mappingdaten anzeigen
(5) Link zu den Maschinendaten.
6.7.6 Kalibrieren
Hinweis:
Siehe Kapitel Sitest "Kalibrieren".
HF / HF3 C&P 6
Æ Kalibrieren Nullpunktkorrektur des Portals
Æ Kalibrieren LP-Kamera
Æ Kalibrieren C&P-Kopf
Æ BE-Kamera
Æ Segment Offset 2
Æ Segment Offset 1
Æ Kalibrieren Pipettenwechsler (inklusive automatischer Abholhöhenermittlung)
4
1
2
3
5
1 - 110
Student Guide SIPLACE HF/HF3
6 Collect&Place-Kopf / DLM2 Ausgabe 09/2005
110
6.7.7 Kopfmodularität C&P Kopf auf Twin Head
6.7.8 Kopfmodularität Twin Head auf C&P Kopf
1. Datensicherung(siehe 8.5.3).
2. C&P Kopf mit Kopfadapter
abbauen.
3. Pipettenwechsler für C&P Kopf
abbauen.
4. Stationäre IC und/oder FC-
Kamera einbauen.
Hinweis: Twin head nicht im
Bestückbereich mit zwei Portalen
konfigurierbar.
5. Twin head mit Kopfadapter
montieren.
6. Pipettenwechsler Twin head am
Stellplatz 1 einbauen.
7. Twin head und Kamera`s
kalibrieren.
8. Station:
Bei Bestückgenauigkeitserhöhung,
führen Sie die Feinkalibrierung
durch.
Hinweis: Überprüfen Sie die DIP -
Schalter und die Positionen der
Madenschrauben in der Kopfplatte.
1. Datensicherung(siehe 8.5.3)
2. Twin head mit Kopfadapter
abbauen.
3. Pipettenwechsler für Twin head
abbauen.
4. Stationäre IC - und/oder FC-)
Kamera abbauen.
Hinweis: Unbedingt ausbauen
"KOPFCRASH".
5. C&P Kopf mit Kopfadapter
montieren.
6. Pipettenwechsler C&P Kopf am
Stellplatz 1 einbauen.
7. C&P Kopf und Kamera`s
kalibrieren.
8. Station:
Bei Bestückgenauigkeitserhöhung,
führen Sie die Feinkalibrierung
durch.
Hinweis: Überprüfen Sie die DIP -
Schalter.
SIPLACE HF/HF3
Ausgabe 09/2005
111
6.8 DLM 2 C&P Kopf HS-60 / S-27 HM und HF Maschine
6.8.1 Überblick DLM 1 <=> DLM 2 C&P Kopf
Der DLM 2 C&P Kopf ist eine Weiterentwicklung des DLM 1 C&P Kopf. Der DLM 2 C&P Kopf
kommt an der HS-60 und an der S-27 HM in Zusammenhang mit der Softwareversion 503 zum
Einsatz. Desweitern wird der DLM 2 C&P Kopf an der Siplace HF Maschine mit der Stationsoft-
ware 504 zum Einsatz kommen.
Hinweis
Der DLM 2 C&P Kopf benötigt die modulare Kopfplatine. Die modulare Kopfplatine ist für die Funk-
tionen der Ventilstellantriebe und für die Optionen Multicolor Kamera, BE-Sensor (0201-Bestük-
kung) notwendig.
.
Beschreibung DLM 1 DLM 2 Vorteile
Kopfgestell
neues Vorder- und Rück-
teil(Griff,Halterung Stern-
motor, Befestigung Dreh-
station)
Robuster gegenüber Vi-
bration u. Schwingungen
Kopfaufnahme 3 Schrauben 4 Schrauben
Robuster gegenüber Vi-
bration u. Schwingungen
Kopfabdeckung
Kopfplatine oben, Kopf
rechts und links und Ver-
teilerplatine vorne
geringere Verschmut-
zung, höherer EGB-
Schutz
Halterung für Kopfplatine Neues Blechbiegeteil
Robuster gegenüber Vi-
bration u. Schwingungen
Halterung Lesekopf X-Achse Neu Versteifter Winkel
Robuster gegenüber Vi-
bration u. Schwingungen
Z-Achsführung Neu länger Lebensdauer
Neue Sternbremse
Einsatz an
der HS55 Serienmäßig
Stabilisierung des Stern-
taktes
Welle Sternmotor Durchmesser 15mm höhere Lebensdauer
Spursignalauflösung Stern 10fach
umschalterbar 10fach/
25fach
Modularer Einsatz des
C&P Kopfes
(S-27,HS 60,HF)
Montage Stellantrieb Abwurfkreis
um 15° nach oben ver-
setzt
Größere Freihöhe zwi-
schen BE und LP
Tab. 6.8 - 1 Unterschiede zwischen DLM 1 und DLM 2
