3 贴片机的技术数据 SIPLACE D1/D2 用户手册 3.4 尺寸和重量 源自软件 版本 SR.605.xx 07/2008 英文版 102 3.4 尺寸和重量 3.4.1 技术数据 - 尺寸和重量 t 长度 不包括扩展套件 1587 mm 1168 mm 贴片机主体的宽度 包括料车 包括显示器 包括键盘 2285 mm 2636 mm (D1), 2560 mm (D2) 2555 mm 2574 mm 贴片机高度 包括指示灯 …
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.3 额定值
101
3.3.2 气动额定值和压缩空气规格
3.3.2.1 气动额定值
3
3.3.2.2 压缩空气规格
3
3.3.3 环境条件
3
3
3.3.4 适合贴片机包装、运输和存储的环境条件
3
压缩空气压力
最小压力
最大压力
0.55 MPa = 5.5 bar
1.0 MPa = 10 bar
压缩空气连接 半径为 3/4" 的内螺纹 （管螺纹）（带有 1/2" 的软
管接头）
压缩空气消耗量
a
（带有两个料带切割器）
SIPLACE D1 （带有 C&P/P&P 贴片头）
SIPLACE D2 （带有两个 C&P 贴片头）
a) 在温度为 20°C、压力为 1013 hPa 的正常大气环境下
345 Nl/min
205 Nl/min （带有真空泵）
b
485 Nl/min
205 Nl/min （带有真空泵）
b
b) 见第 6.17
节，第 312 页
工作压力 0.52 MPa ± 0.01 MPa (5.2 bar ± 0.1 bar)
微粒尺寸
0.1 µm
微粒密度
0.1 mg/m³
M 最大含油量 （1 级） 微粒密度 0.01 mg/m³
压力露点 （4 级） 露点 +3°C
温度范围 15°C 至 35°C
相对空气湿度 温度为 20°C 时，介于 30% 与 90% 之间
环境压力 > 750 mbar （符合平均海拔高度 2,500 m）
温度范围 -25°C 至 55°C
相对空气湿度 高达 95%
环境压力 最高 3000 m （无需均压处理）
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.4 尺寸和重量 源自软件版本 SR.605.xx 07/2008 英文版
102
3.4 尺寸和重量
3.4.1 技术数据 - 尺寸和重量 t
长度
不包括扩展套件
1587 mm
1168 mm
贴片机主体的宽度
包括料车
包括显示器
包括键盘
2285 mm
2636 mm (D1), 2560 mm (D2)
2555 mm
2574 mm
贴片机高度
包括指示灯
包括可向上折叠的保护罩
最大 1809 mm
1,878 mm (PCB 传送导轨高度： 830 mm)
1,948 mm (PCB 传送导轨高度： 900 mm)
1,978 mm (PCB 传送导轨高度： 930 mm)
2,001 mm (PCB 传送导轨高度： 950 mm)
贴片机底部间隙 107 mm (PCB 传送导轨高度： 830 mm)
177 mm (PCB 传送导轨高度： 900 mm)
207 mm (PCB 传送导轨高度： 930 mm)
230 mm (PCB 传送导轨高度：950 mm)
重量
贴片机主体带两个料车
完全配置有供料器组件
SIPLACE D1 SIPLACE D2
2325 kg 2343 kg
2516 kg 2534 kg
占地面积
SIPLACE D1 SIPLACE D2
4.21 m² 4.21 m²
单位面积的载荷
a
a) 计算单位面积上的负荷时，包括贴片机每一侧附加的 0.5 m 的工作场地。更多数据可按要求获得。
SIPLACE D1 SIPLACE D2
4.71 kN/m² 4.71 kN/m²
贴片机支脚数量
4
最大噪音辐射
74 dB (A)
室内温度 15°C 至 35°C
空气湿度 30 - 75% （但是平均不超过 45%，以防止贴
片机冷凝）。
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.4 尺寸和重量
103

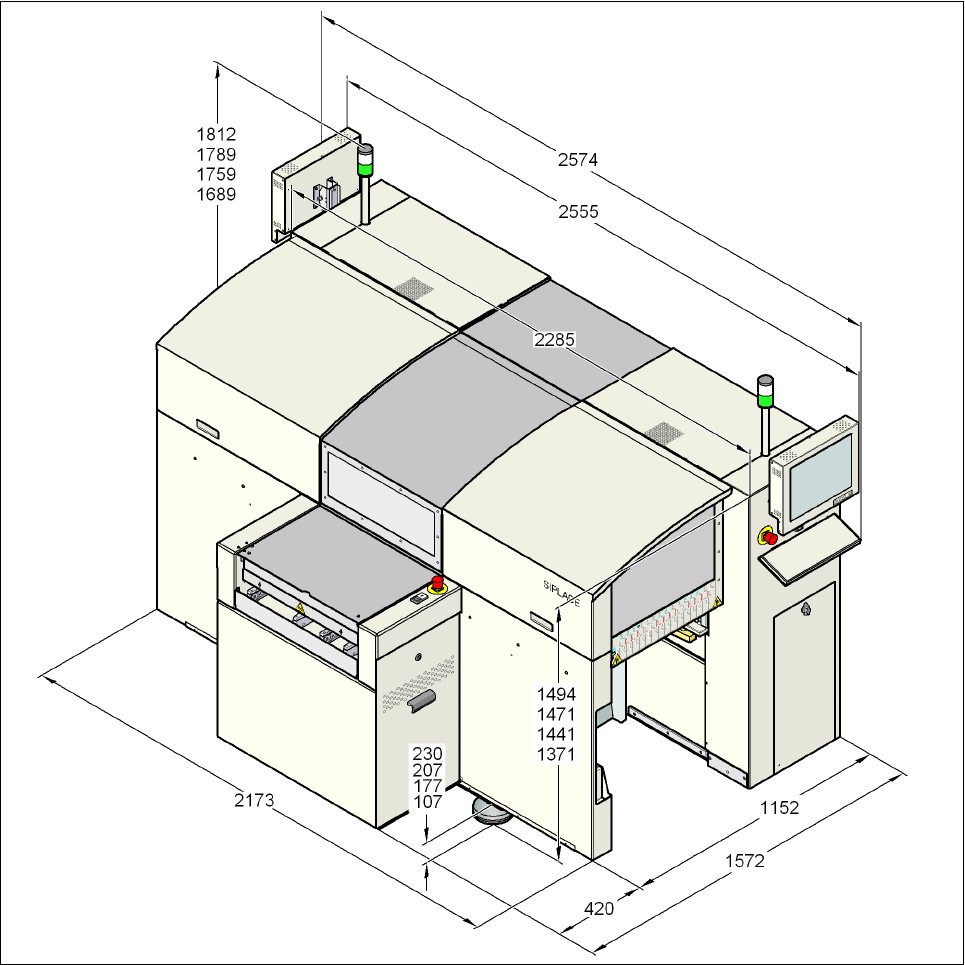

3.4.2 贴片机的尺寸 （贴片机主体）
3
3
图
3.4 - 1
贴片机 （贴片机主体）的尺寸
(mm)
3
