3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.10 供料器组件 源自软件版本 SR.605.xx 07/2008 英文版
158

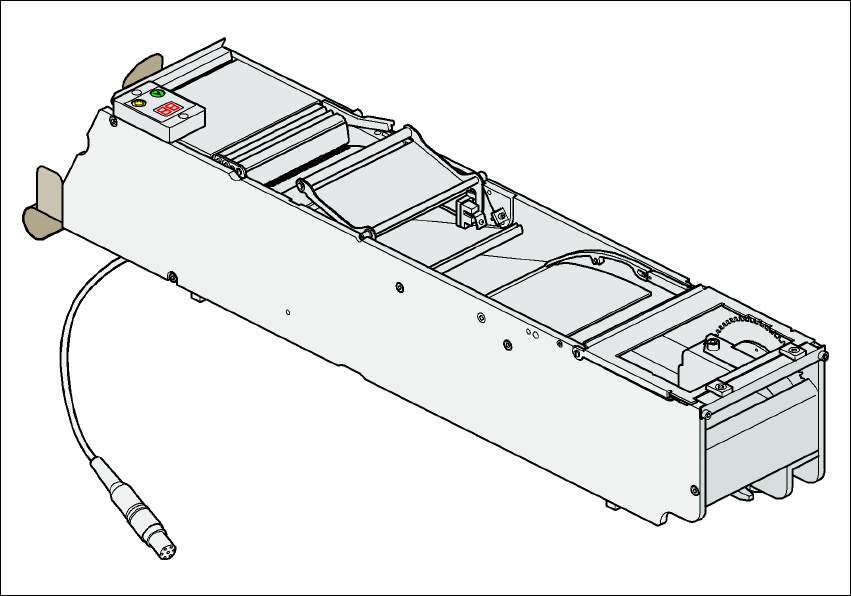

3.10.8.12 用于深料袋的 56 mm S DP 料带供料器组件
图
3.10 - 12
用于深料袋的
56 mm S DP
料带供料器组件
部件号 00141195-xx 3
宽度 66.6 mm 3
每个供料器组件的料槽数目 1 3
已填充的供料器组件位置 2.5 3
每台贴片机的最大供料器组件数量 2 x 6 3
料带高度 最大 25 mm 3
传送导轨增量
( 以 4 mm 为一个增量单位，从 4 mm 增加到 68
mm)
3
料带材料 起泡带 3
最大元件高度 24 mm 3
3
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.10 供料器组件
159
3.10.8.13 72 mm S 料带供料器组件
图
3.10 - 13 72 mm S
料带供料器组件
部件号 00141097-xx 3
宽度 82.6 mm 3
每个供料器组件的料槽数目 1 3
已填充的供料器组件位置 3 3
每台贴片机的最大供料器组件数量 2 x 5 3
7 英寸料盘的元件容量 约 2,000 3
传送导轨增量
( 以 4 mm 为一个增量单位，从 4 mm 增加到 80
mm)
3
料带材料 起泡带 3
最大元件高度 14 mm 3
3
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.10 供料器组件 源自软件版本 SR.605.xx 07/2008 英文版
160
3.10.8.14 88 mm S 料带供料器组件
图
3.10 - 14 88 mm S
料带供料器组件
部件号 00141070-xx 3
宽度 98.6 mm 3
每个供料器组件的料槽数目 1 3
已填充的供料器组件位置 3.5 3
每台贴片机的最大供料器组件数量 2 x 4 3
7 英寸料盘的元件容量 约 2,000 3
传送导轨增量
( 以 4 mm 为一个增量单位，从 4 mm 增加到 96
mm)
3
料带材料 起泡带 3
最大元件高度 14 mm 3
3
