3 贴片机的技术数据 SIPLACE D1/D2 用户手册 3.4 尺寸和重量 源自软件 版本 SR.605.xx 07/2008 英文版 104 3.4.3 保护罩向上折起高度 3 图 3.4 - 2 保护罩向上折起高度 - 尺寸以毫米为单位 请注意 3 用户可以使用其他气体弹簧选择性地 增大保护罩的孔径角。 PCB 传送导轨高度 升起保护罩底部边缘位置的高 度 升起保护罩顶部边缘位置的高度 950 mm 1820 2001 930 …
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.4 尺寸和重量
103
3.4.2 贴片机的尺寸 （贴片机主体）
3
3
图
3.4 - 1
贴片机 （贴片机主体）的尺寸
(mm)
3
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.4 尺寸和重量 源自软件版本 SR.605.xx 07/2008 英文版
104

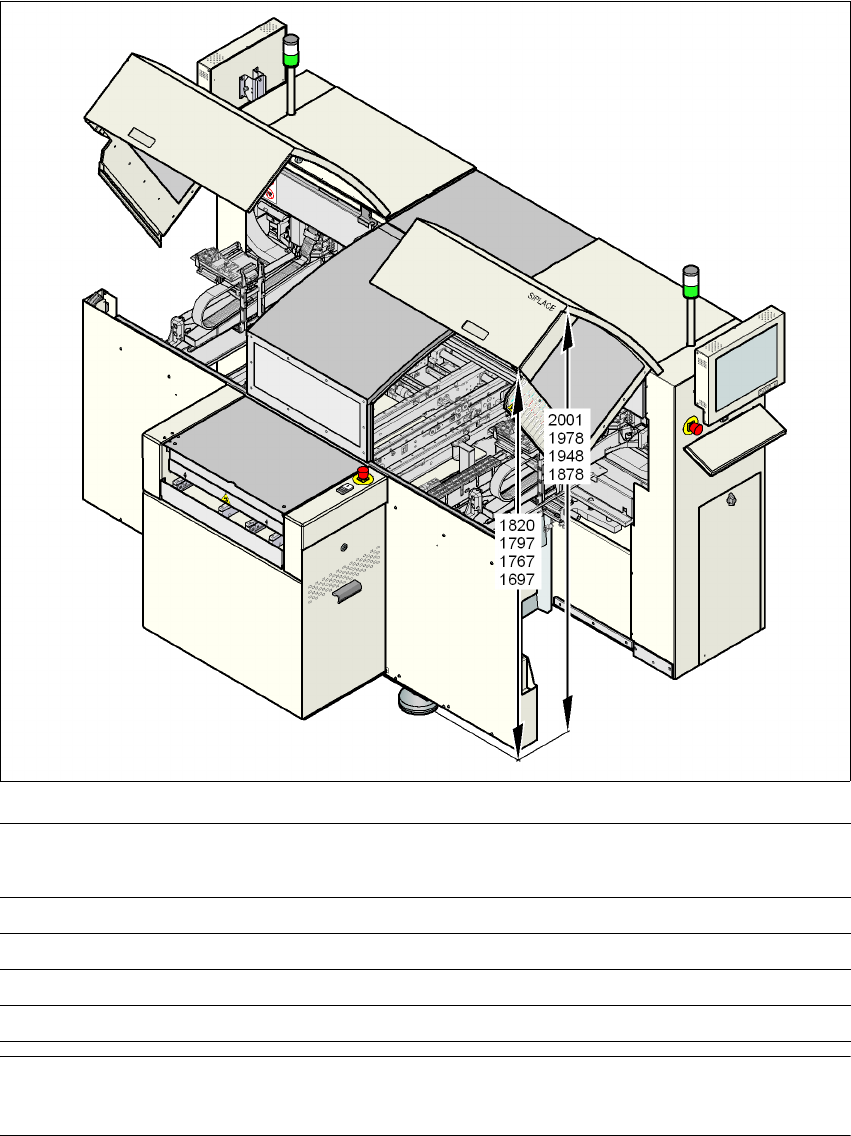

3.4.3 保护罩向上折起高度
3
图
3.4 - 2
保护罩向上折起高度
-
尺寸以毫米为单位
请注意 3
用户可以使用其他气体弹簧选择性地增大保护罩的孔径角。
PCB 传送导轨高度 升起保护罩底部边缘位置的高
度
升起保护罩顶部边缘位置的高度
950 mm 1820 2001
930 mm 1797 1978
900 mm 1767 1948
830 mm 1697 1878
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.4 尺寸和重量
105

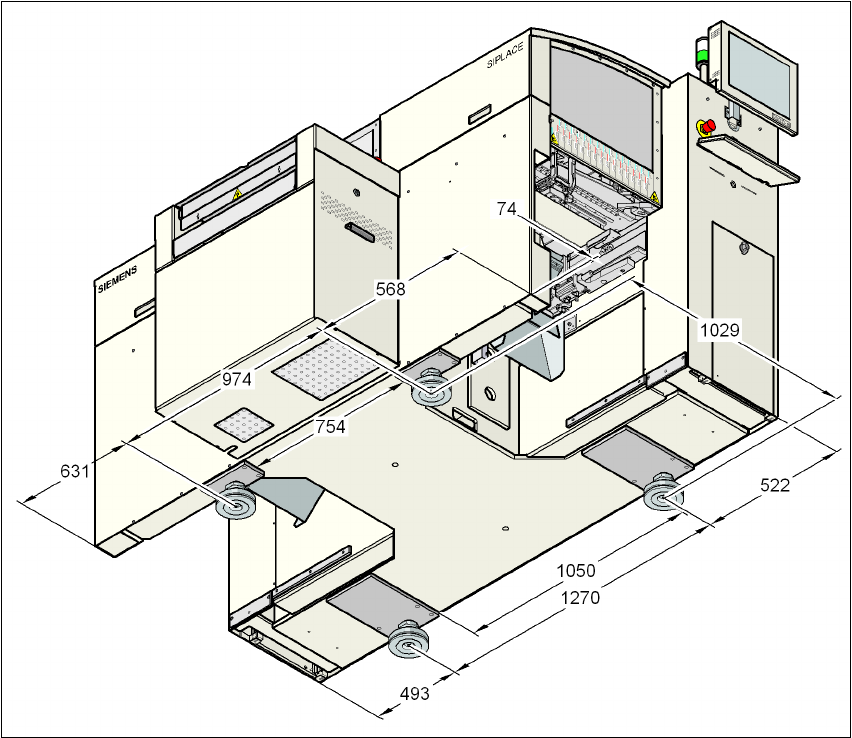

3.4.4 贴片机支脚间隙
3
图
3.4 - 3
贴片机支脚间隙
