3 贴片机的技术数据 SIPLACE D1/D2 用户手册 3.6 贴片头 源自软件版本 SR.605.xx 07/2008 英文版 112 3 图 3.6 - 2 12 段位器收集贴片头 - 功能组第 2 部分 3 (1) 中间分布器印制电路 板 （在盖子下面） (2) 星形轴 -DR 马达 (3) Z 轴马达 (4) 阀调整驱动装置 (5) C&P 元件 照相机 3.6.1.1 说明 12 段位器收集贴片头按照收 集贴片原理…
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.6 贴片头
111
3.6 贴片头
3.6.1 用于高速贴片的 12 段位器收集贴片头
部件号 00119876-xx， SIPLACE HM 12 C&P 贴片头， D 系列
3

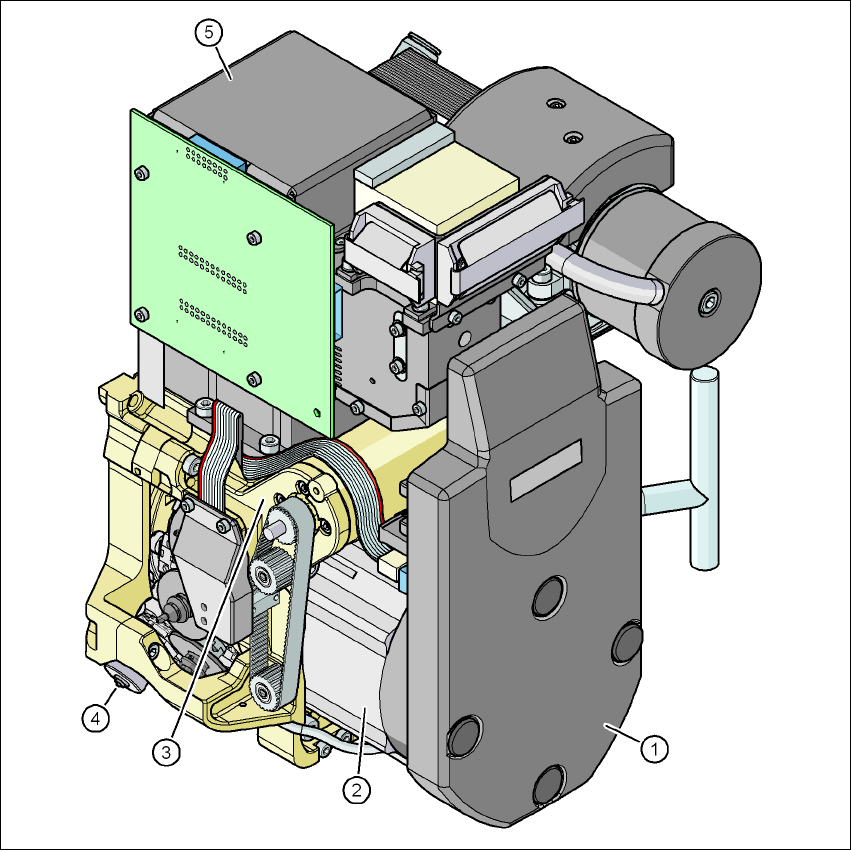

图
3.6 - 1 12
段位器收集贴片头
-
功能组第
1
部分
3
(1) 真空发生器
(2) DP 马达， DP 轴
(3) 带有 12 个段位器光栅盘的星形轴
(4) 吹气压力阀
(5) 消声器
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.6 贴片头 源自软件版本 SR.605.xx 07/2008 英文版
112
3
图
3.6 - 2 12
段位器收集贴片头
-
功能组第
2
部分
3
(1) 中间分布器印制电路板 （在盖子下面）
(2) 星形轴 -DR 马达
(3) Z 轴马达
(4) 阀调整驱动装置
(5) C&P 元件照相机
3.6.1.1 说明
12 段位器收集贴片头按照收集贴片原理进行工作。也就是说，在每一个贴片循环中， 12 个元件
由贴片头拾取后，根据贴片位置进行光学对中，然后旋转至所需的贴片角度。通过吹气将这些元
件轻柔而准确地放在 PCB 上。 SIPLACE 收集 & 贴片头 上的 12 个吸嘴围绕水平轴旋转，而不像
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.6 贴片头
113
一般的芯片贴片枪。这不仅能节省空间：直径越小，离心力越小，这与一般的芯片贴片枪不同。
还极大地减少了在传送过程中，元件滑落的危险。
另一个优点是：收集 & 贴片头的循环时间与所有的元件都相同，换句话说，贴片速率不取决于元
件的大小。
3.6.1.2 技术数据
3
12 段位器收集贴片头，
带有元件照相机 （28
型，
18 x 18，数字
（见第 3.9.1
节，第 138
页）
12 段位器收集贴片头，
带有元件照相机 （29
型，
27 x 27，数字
（见第 6.12
节，第 304
页）
12 段位器收集贴片头，
带有元件照相机 （38
型，
16 x 16，数字
（见第 6.13
节，第 305
页）
元件范围
a
从 0402 到 PLCC44、
BGA、 mBGA、倒装片、
TSOP、 QFP、 SO 和
SO32、 DRAM
0201
b
到倒装片、 bare
die、 PLCC44、 BGA、
*BGA、 TSOP、 QFP、
SO 和 SO32、 DRAM
01005
c
至 16 x 16 mm?
元件规格
最大高度
最小管脚间距
最小管脚宽度
最小球面间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
6 mm
0.5 mm
0.2 mm
0.35 mm
0.2 mm
1.0 x 0.5 mm²
18.7 x 18.7 mm²
2 g
6 mm
0.3 mm
0.15 mm
0.25 mm
0.14 mm
0.6 x 0.3 mm²
b
18.7 x 18.7mm²
2 g
6 mm
0.25 mm
0.1 mm
0.25 mm
0.14 mm
0.4 x 0.2 mm²
16 x 16 mm²
2 g
