4 安装和试运行 SIPLACE D1/D2 用户手册 4.4 根据 PCB 传送导轨高度调整料车 源自英文版本 SR.605.xx 07/2008 英文版 226 4 图 4.4 - 9 料车： PCB 传送导轨高度 950 mm - 前视图，六角套筒螺钉的位置 (1) 六角套筒螺钉 M6x12 和垫圈 （ 4 个在后面板上）
用户手册 SIPLACE D1/D2 4 安装和试运行
源自英文版本 SR.605.xx 07/2008 英文版 4.4 根据 PCB 传送导轨高度调整料车
225
4.4.7 950 mm PCB 传送导轨高度
4
图
4.4 - 8
料车：
PCB
传送导轨高度
950 mm -
后视图，六角套筒螺钉和检验孔的位置
(1) 六角套筒螺钉 M6x12 和垫圈 （4 个在后面板上）
(2) 检验孔高度为 830、 900、 930 和 950 mm 粘性标签
(3) 4 个检验孔用于检查预设的高度。如果检验孔未被垂直侧梁 (4) 盖住，则选中的高度预设正确
（见图中的箭头）
(4) 垂直侧梁
(5) 跳线
4 安装和试运行 SIPLACE D1/D2 用户手册
4.4 根据 PCB 传送导轨高度调整料车 源自英文版本 SR.605.xx 07/2008 英文版
226
4
图
4.4 - 9
料车：
PCB
传送导轨高度
950 mm -
前视图，六角套筒螺钉的位置
(1) 六角套筒螺钉 M6x12 和垫圈 （4 个在后面板上）
用户手册 SIPLACE D1/D2 4 安装和试运行
源自英文版本 SR.605.xx 07/2008 英文版 4.5 调整废料带导槽
227
4.5 调整废料带导槽
如果使用的是供料器组件（处理带有高 > 17 mm 料带袋的元件料带），例如 44 mm S<:hs>DP 供
料器组件，则必须拆除分隔板 （图 4.5 - 1
中的 1）
4

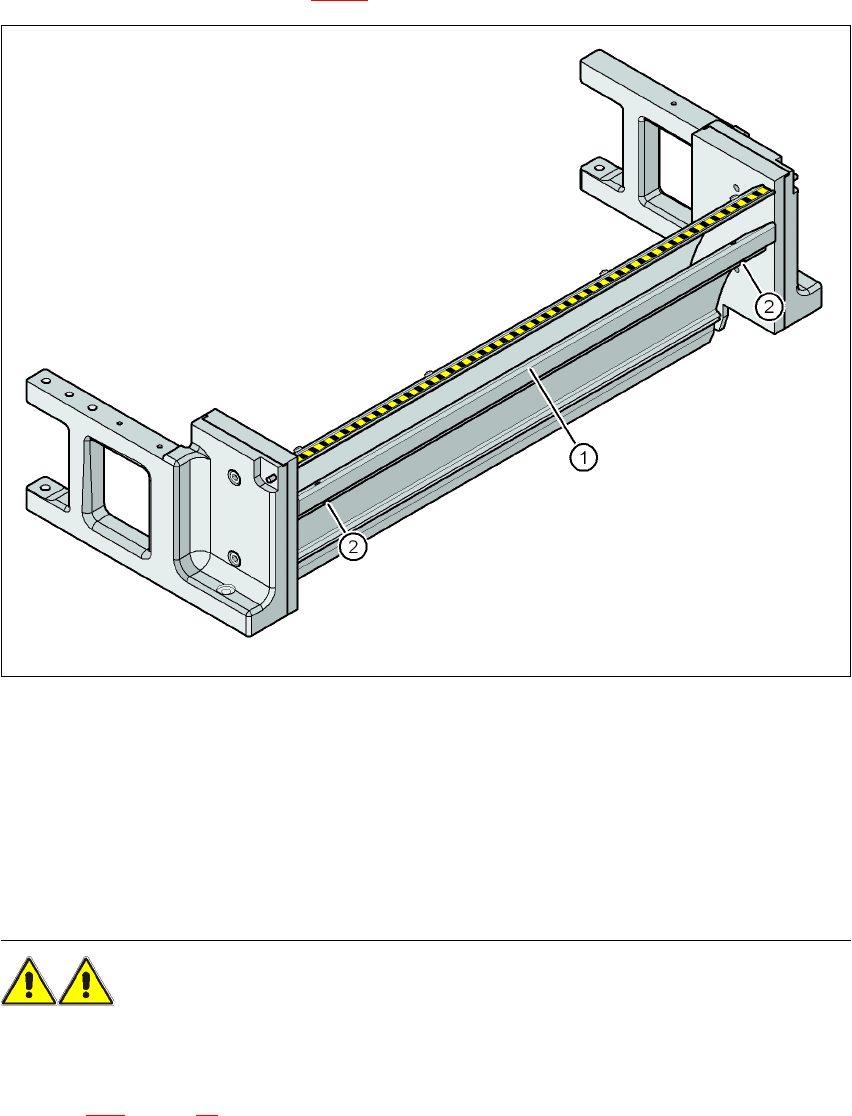

图
4.5 - 1
带元件抛料仓的废料带导槽
(1) 料带分隔板 > 17 mm，可拆卸
(2) DIN 84 - M3x6 螺钉， 2 个
4
4
4.5.1 安全说明
警告 4
→ 关闭贴片机主开关，拆除分隔板。
→ 断开贴片机电源和压缩空气供给。
→如第 2.10
节，第 90 页所述，锁住贴片机，以免被打开。
