用户手册 SIPLACE D1/D2 4 安装和试运行
源自英文版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
211
4.3.7.3 D1 贴片机和 WPC 的贴片机支脚间隙
4
4
4
4

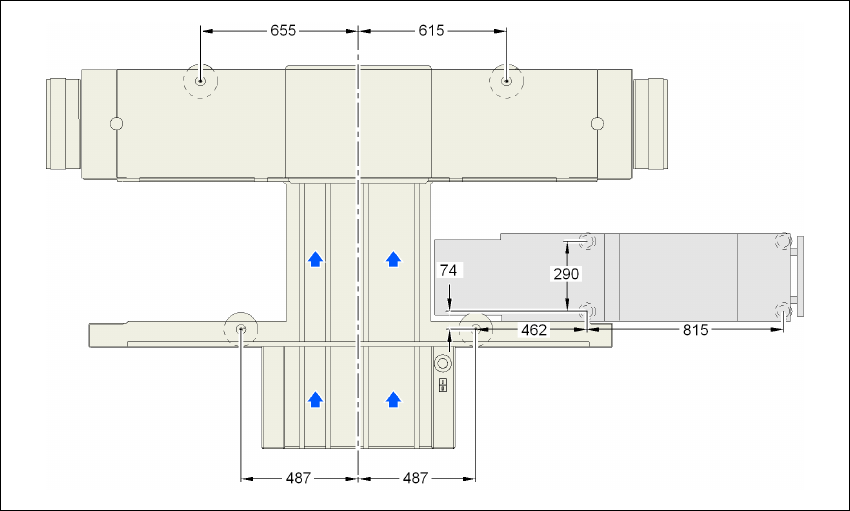

图
4.3 - 5
贴片机和
WPC
的贴片机支脚间隙
(mm)
4 安装和试运行 SIPLACE D1/D2 用户手册
4.3 安装贴片机 源自英文版本 SR.605.xx 07/2008 英文版
212
4.3.8 将贴片机集成到生产线上
→注意第4.3.2 节，第 203 页的警告说明。
→ 有关工具和设备清单，见第 4.3.3
节，第 204 页。
4.3.8.1 叉车定位
→ 将叉车的叉子推入贴片机下，如图 4.3 - 6 所示。
4

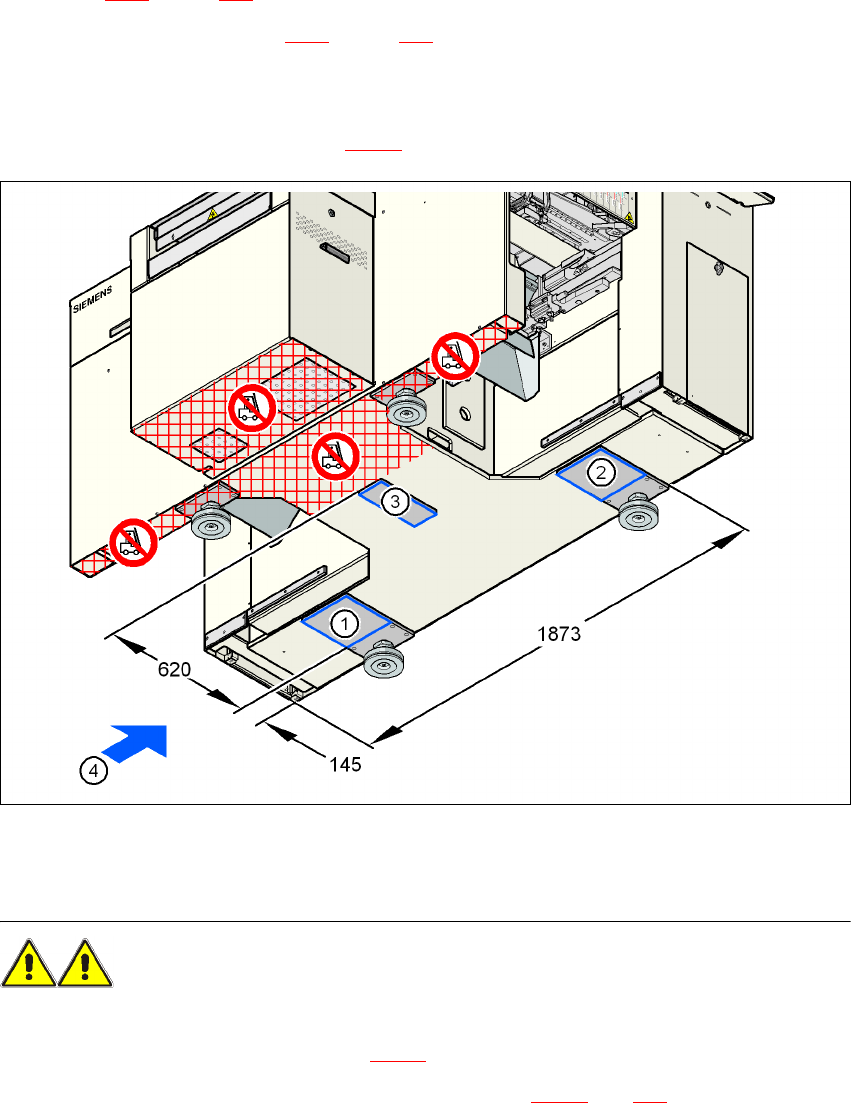

图
4.3 - 6
贴片机与叉车的连接面
-
尺寸
(mm)
警告 4
抬升贴片机之前，必须注意以下几点，以免贴片机受损，无法修复：
→ 将叉车连接到贴片机的电源一侧 （图 4.3 - 6
中的 4）。
→ 确保贴片机连接面 1、 2 和 3 均匀分配在叉车上 （见图 4.3 - 6
，第 212 页）。如果叉车长度
不够，则使用长度适当的木质支架进行支撑。
→ 确保抬升贴片机时，叉子的载荷均匀分配。在叉子和贴片机之间应有一个坚固的支承，这样
用户手册 SIPLACE D1/D2 4 安装和试运行
源自英文版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
213
可以防止贴片机在抬升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴
片机支脚的固定装置变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保贴
片机被叉车铲起时，不会向一侧倾翻。
4
4
4
4.3.8.2 运输贴片机时的注意事项
警告 4
运输贴片机时，确保所有的支脚已离开地面。否则，支脚会与地面摩擦，并撞上障碍物。这会损
坏贴片机机架上的支脚固定装置。
4.3.8.3 将贴片机与标线对齐
→ 用叉车将贴片机定位在标线上的一个空位置上。
警告 4
慢慢地降下贴片机。应安排另一个人注意贴片机的下部，确保贴片机的支脚同时触地。如果
贴片机一侧的支脚很重地撞到地面上，固定装置会受损。
4
