5 操作人员的任务 SIPLACE D1/D2 用户手册 5.5 进行全面检查 源自软件版本 SR.605.xx 07/2008 英文版 246 5 图 5.5 - 2 料带容器中的分隔板 (1) 分隔板的导轨 (2) 料带容器 (3) 废料带容器 (4) 未使用芯轴时分隔板的位置 (5) 使用芯轴时分隔板的位置
用户手册 SIPLACE D1/D2 5 操作人员的任务
源自软件版本 SR.605.xx 07/2008 英文版 5.5 进行全面检查
245
但是，不要过早地接合料带。这是因为如果接合后将旧料带末端与新料盘缠在一起，则容纳
新料带的料盘缠得过多，料带就会从料盘上滑落，缠结在一起，这又会导致拾取错误并延长
停机时间。 5
5.5.3 检查 PCB 顶针
→ 检查升降台上的磁性 PCB 顶针的位置。
–确保 PCB 顶针不与 PCB 底部元件发生碰撞。
– 此外，确保 PCB 顶针不与 PCB 传送导轨面板发生碰撞。
– 仅使用符合 PCB 条件的，如 6.9
中所述，第 299 页。
5.5.4 插入料带容器中的分隔板
→ 分隔板有不同的边，可以用两种方式插入料带容器内。如果使用芯轴，则分隔板内芯轴的凹
槽朝上 （见图 5.5 - 2
中的 6，第 246 页）。如果不使用芯轴，则分隔板的圆边朝上 （图 5.5
- 2 中的 5，第 246 页）。
→如第246
页的图 5.5 - 2 所示，插入分隔板。记住，料带容器的最小分区数为 2 个分区。这将
有助于避免贴片错误。
→ 检查分隔板是否啮合在三个导轨的同一位置上。否则，分隔板会偏移或弯曲。
5 操作人员的任务 SIPLACE D1/D2 用户手册
5.5 进行全面检查 源自软件版本 SR.605.xx 07/2008 英文版
246
5
图
5.5 - 2
料带容器中的分隔板
(1) 分隔板的导轨
(2) 料带容器
(3) 废料带容器
(4) 未使用芯轴时分隔板的位置
(5) 使用芯轴时分隔板的位置
用户手册 SIPLACE D1/D2 5 操作人员的任务
源自软件版本 SR.605.xx 07/2008 英文版 5.5 进行全面检查
247
5.5.5 使用大料盘芯轴
→ 使用大料盘时，将芯轴插入到分隔板。
请注意 5
如果料盘直径超过 15 英寸 (381 mm)，我们建议使用芯轴。这可以保证供料器组件能够可靠运
行。
5

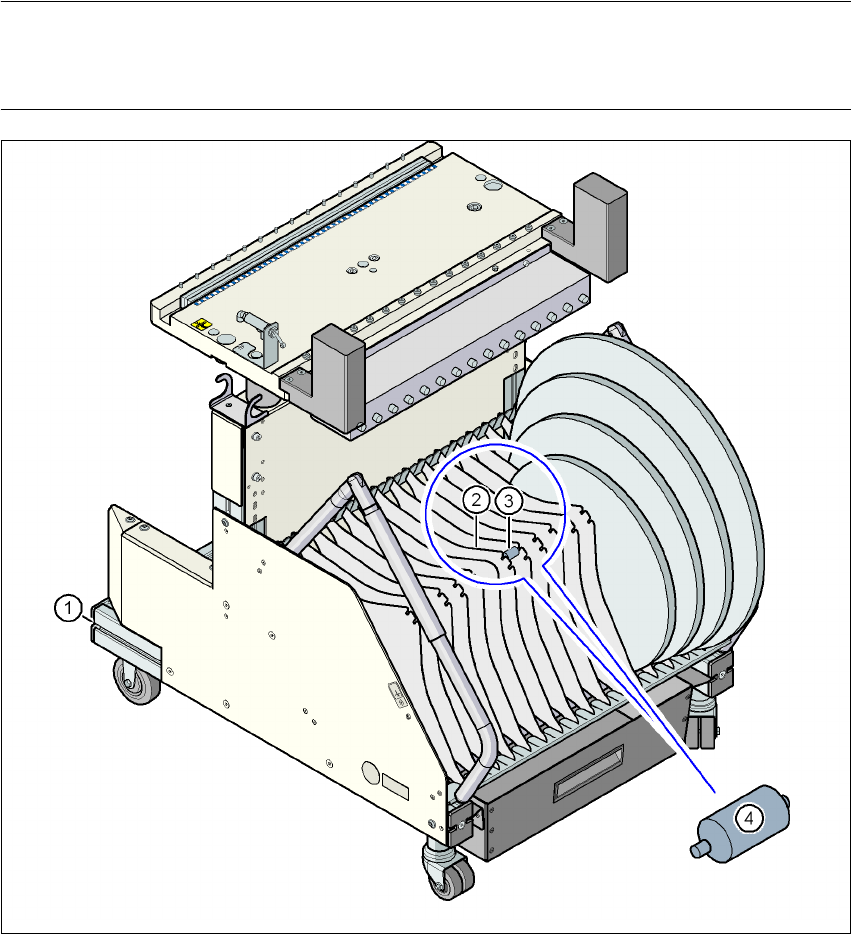

图
5.5 - 3
插入大料盘芯轴
5
(1) 料车
(2) 分隔板
(3) 芯轴的位置
(4) 芯轴 （放大）
