3 贴片机的技术数据 SIPLACE D1/D2 用户手册 3.10 供料器组件 源自软件版本 SR.605.xx 07/2008 英文版 160 3.10.8.14 88 mm S 料带供料器组件 图 3.10 - 14 88 mm S 料带供料器组件 部件号 00141070-xx 3 宽度 98.6 mm 3 每个供料器组件的料槽数目 1 3 已填充的供料器组件位置 3.5 3 每台贴片机的最大供料器组件数量 2 x 4 3 7 …
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.10 供料器组件
159
3.10.8.13 72 mm S 料带供料器组件
图
3.10 - 13 72 mm S
料带供料器组件
部件号 00141097-xx 3
宽度 82.6 mm 3
每个供料器组件的料槽数目 1 3
已填充的供料器组件位置 3 3
每台贴片机的最大供料器组件数量 2 x 5 3
7 英寸料盘的元件容量 约 2,000 3
传送导轨增量
( 以 4 mm 为一个增量单位，从 4 mm 增加到 80
mm)
3
料带材料 起泡带 3
最大元件高度 14 mm 3
3
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.10 供料器组件 源自软件版本 SR.605.xx 07/2008 英文版
160
3.10.8.14 88 mm S 料带供料器组件
图
3.10 - 14 88 mm S
料带供料器组件
部件号 00141070-xx 3
宽度 98.6 mm 3
每个供料器组件的料槽数目 1 3
已填充的供料器组件位置 3.5 3
每台贴片机的最大供料器组件数量 2 x 4 3
7 英寸料盘的元件容量 约 2,000 3
传送导轨增量
( 以 4 mm 为一个增量单位，从 4 mm 增加到 96
mm)
3
料带材料 起泡带 3
最大元件高度 14 mm 3
3
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.10 供料器组件
161

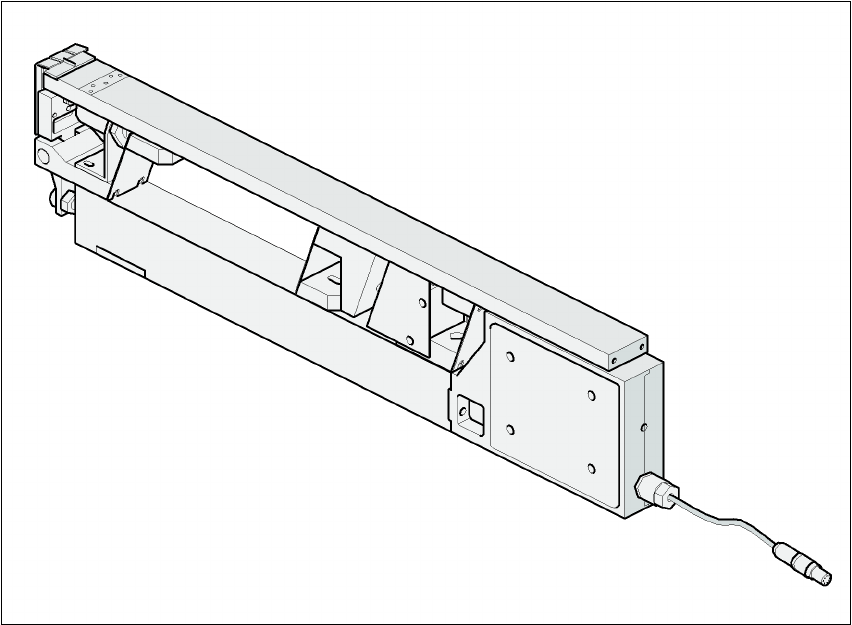

3.10.8.15 线性振动供料器， 3 型
3
图
3.10 - 15
线性振动供料器，
3
型
部件号 00142031-xx 3
宽度 28 mm 3
每个供料器料槽数 1, 2 or 3 3
已填充的位置 1 3
每台贴片机的最大供料器组件数量 2 x 15 3
元件容量 每个钢料盒最多 150 个 3
取决于元件长度 3
钢料盒规格 9.5 mm 宽 / 3x 3
15 mm 宽 / 2x 3
> 15 mm 宽 / 1x 3
30 mm 宽 / 1x 3
振动时间 SIPLACE Pro 变量 （从 400 到超过 1,000
ms） 3
