再次向前放置，直到准备好从元件料带拆除为止。轨道被禁用，并且操作员收到错误信息，提醒
他从料带中拾取钽制电容器。
如果还有一条轨道可用，则贴片机会继续进行贴片操作。操作员可以停止运行贴片机，但是，他
可以拾取钽制电容器。
如果没有备用的轨道，并且不能继续使用其他元件进行贴片操作，贴片机将停止运行。此时，操
作员可以再次拆除钽制电容器并了解错误。如果操作员已经重新启动了贴片机，则会继续进行贴
片操作，并且会从再次立即启用的轨道中拾取元件。
请注意 3
此外，此软件功能还是高质量元件的理想选择。
请注意
请按照安全说明处理基于金属粉末的电容器，见第 2.5.5 节，第 60 页。
3.10.7 S 料带供料器组件的接合传感器
S 料带供料器组件的接合传感器
S 料带供料器组件的接合传感器 部件号
2 x 8 mm S 00141205-xx
3 x 8 mm S 00141206-xx
12/16 mm S 00141207-xx
24/32 mm S 00141208-xx
44 mm S 00141209-xx
56 mm S 00141211-xx
72 mm S 00141212-xx
88 mm S 00141213-xx
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.10 供料器组件
147
3.10.8 S 供料器组件的技术数据
下列页面列出了所有 S 供料器组件的图片、技术数据和用于设置贴片机中供料器组件的选项。
3.10.8.1 8 mm SII 料带供料器组件
3

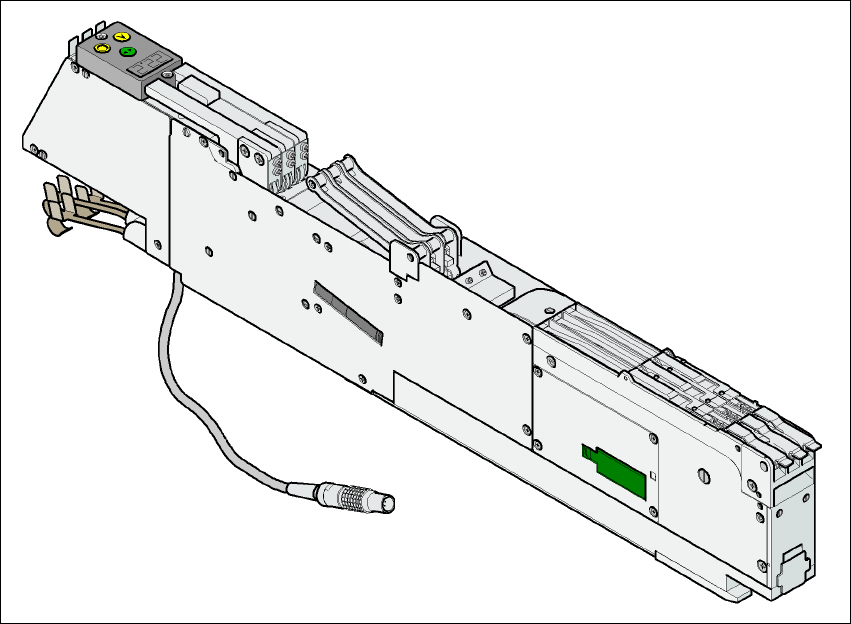

图
3.10 - 1 8 mm
料带供料器组件
3
部件号 00141096-xx 3
宽度 30.6 mm 3
每个供料器组件的料槽数目 2 3
已填充的供料器组件位置 1 3
每台贴片机的最大供料器组件数量 2 x 15 3
7 英寸料盘的元件容量 约 4,000 3
传送导轨增量 2mm / 4mm 3
料带 纸带或起泡带 3
最大元件高度 2.5 mm 3
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.10 供料器组件 源自软件版本 SR.605.xx 07/2008 英文版
148
3.10.8.2 3 x 8 mm S 料带供料器组件
图
3.10 - 2 3 x 8 mm S
料带供料器组件
部件号 00141098-xx 3
宽度 30.6 mm 3
每个供料器组件的料槽数目 3 3
已填充的供料器组件位置 1 3
每台贴片机的最大供料器组件数量 2 x 15 3
7 英寸料盘的元件容量 约 4,000 至 10,000 3
传送导轨增量 2 mm / 4 mm / 8 mm 3
料带材料 纸带或起泡带 3
最大元件高度 2.5 mm 3
