3 贴片机的技术数据 SIPLACE D1/D2 用户手册 3.6 贴片头 源自软件版本 SR.605.xx 07/2008 英文版 114 3.6.1.3 使用真空泵的操作 12 段位器收集贴片头可以进 行转换以适应真空泵的操作，从而 更有效地制造真空状态 （见第 6.17 节，第 312 页） 。 程序设定功率级 1 2 3 4 5 程序设定的贴片力 [N] 2.4 ± 0.5 2.4 ± 0.5 3 + 1 4 + 1 5 + 1…
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.6 贴片头
113
一般的芯片贴片枪。这不仅能节省空间：直径越小，离心力越小，这与一般的芯片贴片枪不同。
还极大地减少了在传送过程中，元件滑落的危险。
另一个优点是：收集 & 贴片头的循环时间与所有的元件都相同，换句话说，贴片速率不取决于元
件的大小。

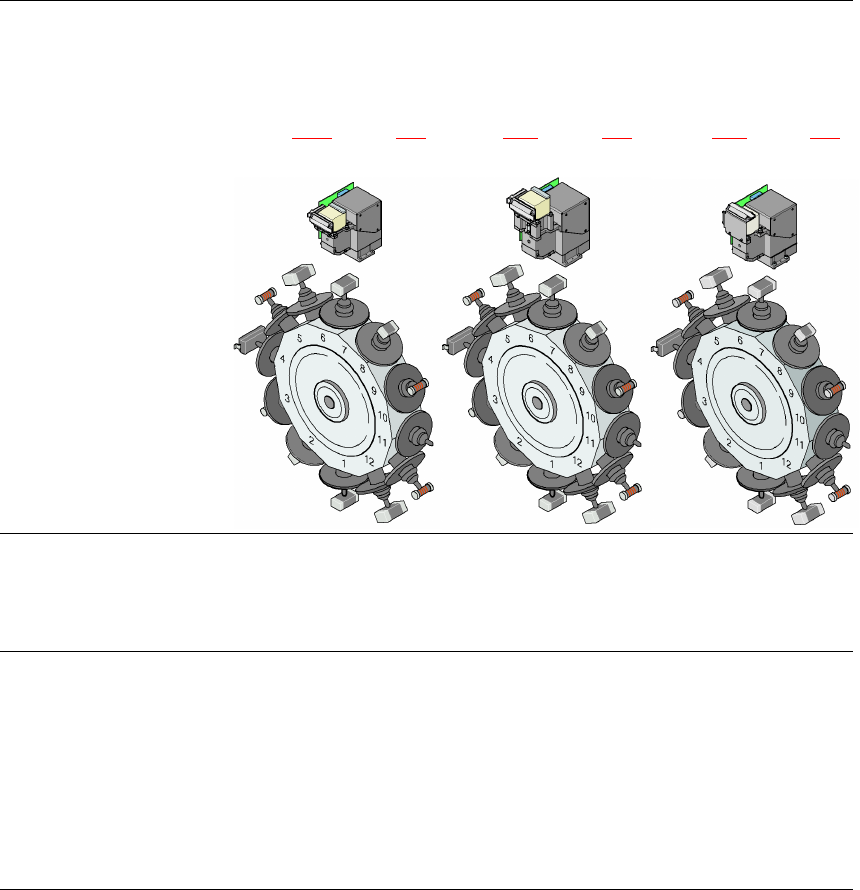

3.6.1.2 技术数据
3
12 段位器收集贴片头，
带有元件照相机 （28
型，
18 x 18，数字
（见第 3.9.1
节，第 138
页）
12 段位器收集贴片头，
带有元件照相机 （29
型，
27 x 27，数字
（见第 6.12
节，第 304
页）
12 段位器收集贴片头，
带有元件照相机 （38
型，
16 x 16，数字
（见第 6.13
节，第 305
页）
元件范围
a
从 0402 到 PLCC44、
BGA、 mBGA、倒装片、
TSOP、 QFP、 SO 和
SO32、 DRAM
0201
b
到倒装片、 bare
die、 PLCC44、 BGA、
*BGA、 TSOP、 QFP、
SO 和 SO32、 DRAM
01005
c
至 16 x 16 mm?
元件规格
最大高度
最小管脚间距
最小管脚宽度
最小球面间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
6 mm
0.5 mm
0.2 mm
0.35 mm
0.2 mm
1.0 x 0.5 mm²
18.7 x 18.7 mm²
2 g
6 mm
0.3 mm
0.15 mm
0.25 mm
0.14 mm
0.6 x 0.3 mm²
b
18.7 x 18.7mm²
2 g
6 mm
0.25 mm
0.1 mm
0.25 mm
0.14 mm
0.4 x 0.2 mm²
16 x 16 mm²
2 g
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.6 贴片头 源自软件版本 SR.605.xx 07/2008 英文版
114
3.6.1.3 使用真空泵的操作
12 段位器收集贴片头可以进行转换以适应真空泵的操作，从而更有效地制造真空状态 （见第
6.17
节，第 312 页）。
程序设定功率级
1
2
3
4
5
程序设定的贴片力 [N]
2.4 ± 0.5
2.4 ± 0.5
3 + 1
4 + 1
5 + 1
吸嘴类型
9xx 9xx 9xx
X/Y 轴精确度
d
± 50 µm/3σ, ± 67 µm/4σ ± 50 µm/3σ, ± 67 µm/4σ ± 50 µm/3σ, ± 67 µm/4σ
角度精确度
± 0.53°/3σ, ± 0.71°/4σ ± 0.53°/3σ, ± 0.71°/4σ ± 0.53°/3σ, ± 0.71°/4σ
元件范围
98% 98.5% 96%
元件照相机类型
28 29 38
照明级别
555
可能的照明级别设置
256
5
256
5
256
5
a) 请注意，可以放置的元件范围还会受到衬垫几何形状、客户特定的标准和封装公差的影响。
b) 带有 0201 封装
c) 带有 01005 封装
d) 精确值可使用与厂商无关的 IPC 标准测量得出
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.6 贴片头
115
3.6.2 用于高速 IC 贴片的 6 段位器收集贴片头
部件号 00119875-xx SIPLACE 6 C&P 贴片头， D 系列
3

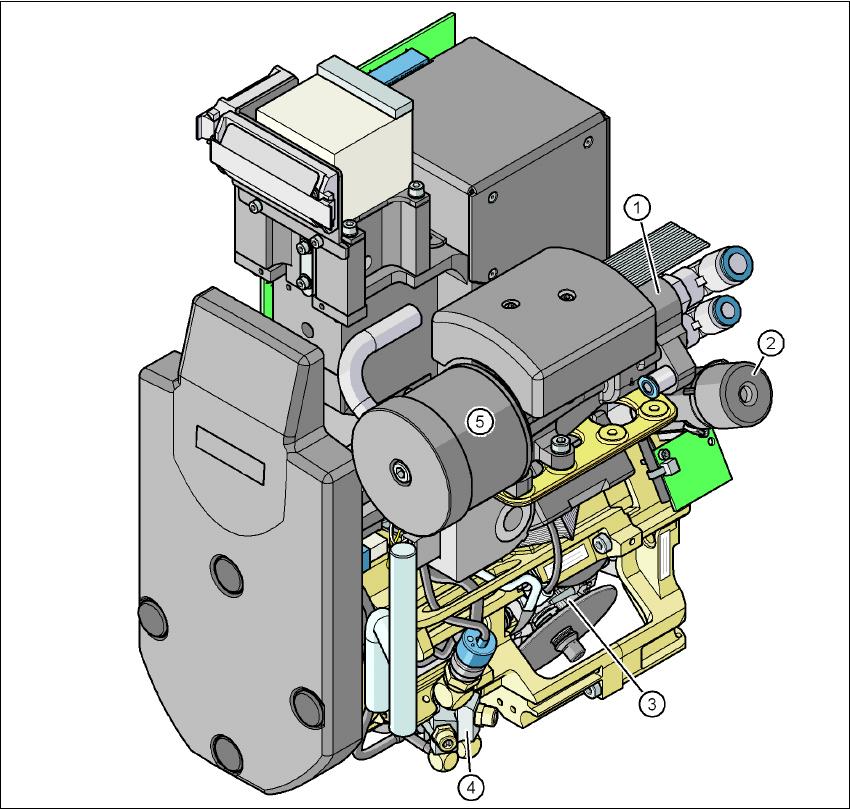

图
3.6 - 3 6
段位器收集贴片头
-
功能组第
1
部分
(1) 真空发生器
(2) DP 马达， DP 轴
(3) 带有 6 个段位器光栅盘的星形轴
(4) 吹气压力阀
(5) 消声器
