6.10 供料器组件盖板
部件号 00119810-xx 供料器组件盖板，料位 1 和 2， D1
部件号 00119811-xx 供料器组件盖板，料位 2， D1
部件号 00119812-xx 供料器组件盖板，料位 1， D1
部件号 00119854-xx 供料器组件盖板，料位 1， D2
部件号 00119855-xx 供料器组件盖板，料位 1 和 2， D2
部件号 00119856-xx 供料器组件盖板，料位 2， D2
6
供料器组件盖板安装在元件供料区域内。该设计旨在防止贴片头与未正确咬合的直立供料器夹持
器发生碰撞。供料器组件盖板也可防止因操作不当而导致供料器前面板进入贴片头行程范围。
除此之外，如果贴片头位于供料器组件上方，则在更换料车时，可以防止贴片头碰撞。在贴片头
超出供料器组件范围和盖板打开之前，无法通过按下按钮提升元件料台。
6
图
6.10 - 1
供料器组件盖板
(1) 供料器组件盖板
(2) 机械锁定
(3) EMERGENCY STOP （急停）电路中的开关
供料器组件盖板开关连接到 EMERGENCY STOP （急停）电路中。供料器组件盖板必须机械锁
定，这样会关闭打开的 EMERGENCY STOP （急停）电路。
用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.11 C&P12 贴片头元件传感器
301
6.11 C&P12 贴片头元件传感器
部件号 00118021-xx 12 段位器收集贴片头的元件传感器
6
图
6.11 - 1
带元件传感器的
12
段位器收集贴片头
(1) 12 段位器收集贴片头
(2) 元件传感器
6 贴片机扩展部件 SIPLACE D1/D2 用户手册
6.11 C&P12 贴片头元件传感器 源自软件版本 SR.605.xx 07/2008 英文版
302
6.11.1 说明
元件传感器固定在 12 段位器收集贴片头安装孔的底部 （见图 6.11 - 1，第 301 页）。它用于扫描
元件的外形并检查吸嘴上是否有元件。此外，它还可以确定元件的高度。元件高度可以用来确定
元件是处于正常的位置，还是在吸嘴的边缘。高度为 0.1 至 4 mm 的元件均可以检查。对于大型
的元件，只能检查其是否在吸嘴上。
元件传感器通过 SIPLACE Pro 计算机上的封装形式编辑器进行配置。
每个吸嘴，包括专用吸嘴，可以用元件传感器扫描。
6.11.2 测量条件
必须满足下列条件，得到的测量值才有效：
– 照明光束必须在校准过程中接触到空吸嘴尖。
– 当吸嘴上有元件时，吸嘴尖必须在照明光束的范围内。
– 最小吸嘴长度 13 mm
– 吸嘴长度 + 元件高度 + 公差 < 17 mm
如果满足这些条件，就可以确定元件是否存在，或测量元件高度。高度间的最小区别是 100 mm。
6
图
6.11 - 2

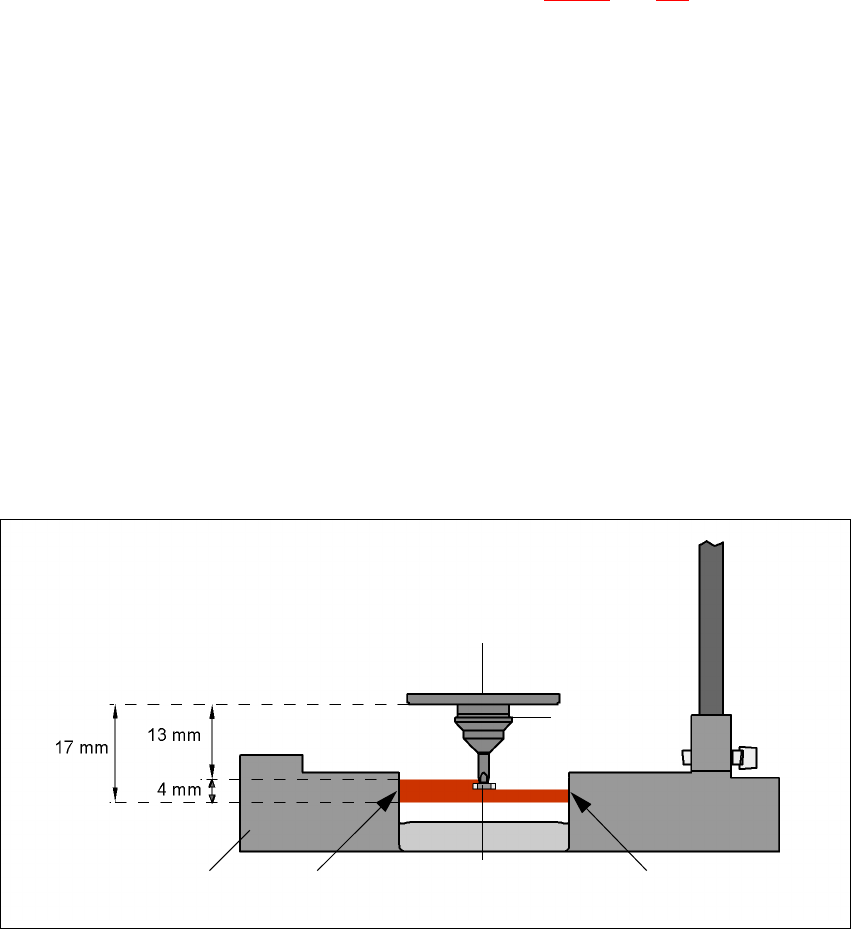

元件传感器，工作原理
增量盘
元件
吸嘴
IR LED
光电晶体管
十字通过
元件传感器
