6 贴片机扩展部件 SIPLACE D1/D2 用户手册
6.1 吸嘴交换器 源自软件版本 SR.605.xx 07/2008 英文版
268
请注意 6
插入吸嘴盘时注意下列要点：
→ 对中销滑入对中孔（图 6.1 - 5
中的 3，第 267 页）和槽（图 6.1 - 5 中的 4，第 267 页）中。
→ 滑动装置 （图 6.1 - 5
中的 5，第 267 页）的平行销滑入吸嘴盘的孔 （图 6.1 - 5 中的 6，第
267 页）中。
→ 首先将编号为 1、 2、 3、 4 的吸嘴的吸嘴盘侧面放到支架上。保持夹 （图 6.1 - 5
中的 2，第
267
页）必须滑入吸嘴盘内的槽中。
→ 将弹簧卡子从吸嘴盘 （图 6.1 - 5
中的 A，第 267 页）上推开。
→ 压下吸嘴盘使其平放在支架上，然后松开弹簧卡子 （图 6.1 - 5
中的 1，第 267 页）。 弹簧卡
子必须锁定就位。
6.1.1.8 位置检测
吸嘴交换器的每个吸嘴盘上有一个定位基准点，用于位置检测。
6
图
6.1 - 6
吸嘴交换器
-
位置检测
(1) 定位基准点
(2) 吸嘴在吸嘴盘中相对于定位基准点的位置
用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.1 吸嘴交换器
269
6.1.2 6 段位器收集贴片头吸嘴交换器
部件号 00119866-xx 吸嘴交换器， 6 段位器收集贴片头， D1/D2
6.1.2.1 说明
该吸嘴交换器可容纳 4 个吸嘴盘，每个盘有 6 个吸嘴库。目前，吸嘴盘分两种：8xx 吸嘴吸嘴盘
和 9xx 吸嘴吸嘴盘。吸嘴盘置于一个公共的支承面上。每个吸嘴盘利用两个平行销对中，并用夹
子固定在位。
标准配置： 9xx 型吸嘴的 3 个吸嘴盘
8xx 型吸嘴的 1 个吸嘴盘
6

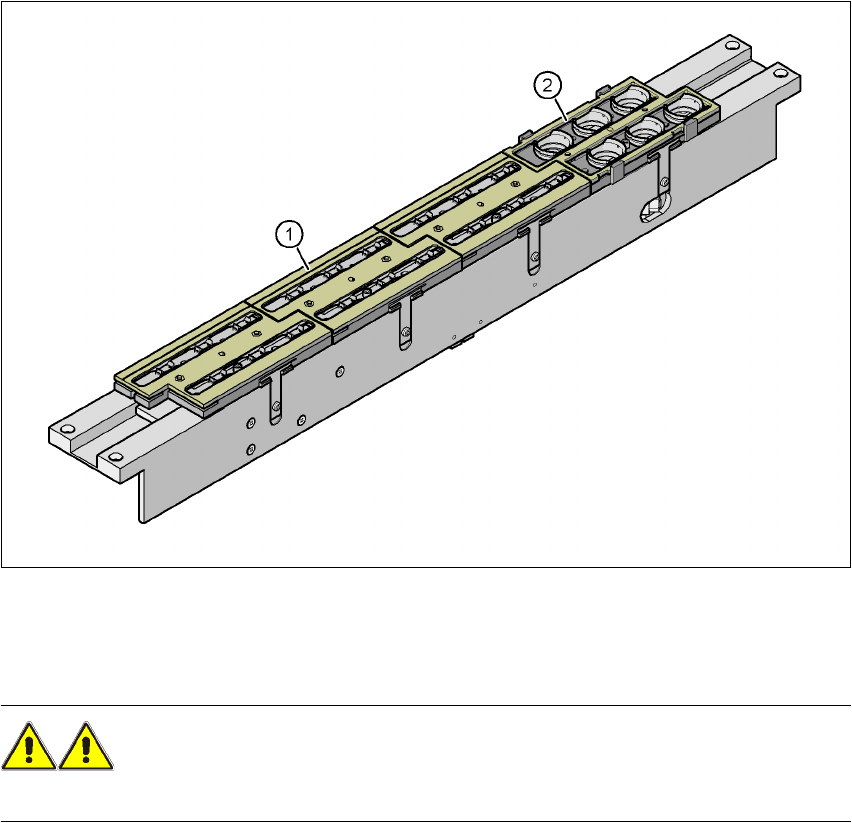

图
6.1 - 7 6
段位器收集贴片头吸嘴交换器
(1) 9xx 型吸嘴的吸嘴盘
(2) 8xx 型吸嘴的吸嘴盘
警告 6
→ 只能为每个吸嘴交换器安装关联的吸嘴。使用混合配置，贴片头有发生碰撞的风险。
