用户手册 SIPLACE D1/D2 5 操作人员的任务
源自软件版本 SR.605.xx 07/2008 英文版 5.2 控制部件和显示装置
239
5.2.4.2 贴片机输入端的控制部件
EMERGENCY STOP （急停）、 Start （启动）和 Stop （停止）按钮 5
在 PCB 传送导轨的输入端有一个 EMERGENCY STOP （急停）按钮以及 Start （启动）和 Stop
（停止）按钮。按钮之所以这样排列，是因为这样可以确保从任何位置都能快速、方便的接触到
按钮。
5 操作人员的任务 SIPLACE D1/D2 用户手册
5.3 注意工作状态指示灯 源自软件版本 SR.605.xx 07/2008 英文版
240
5.3 注意工作状态指示灯
指示灯用于显示贴片机的工作状态和故障情况。
5.3.1 说明
5

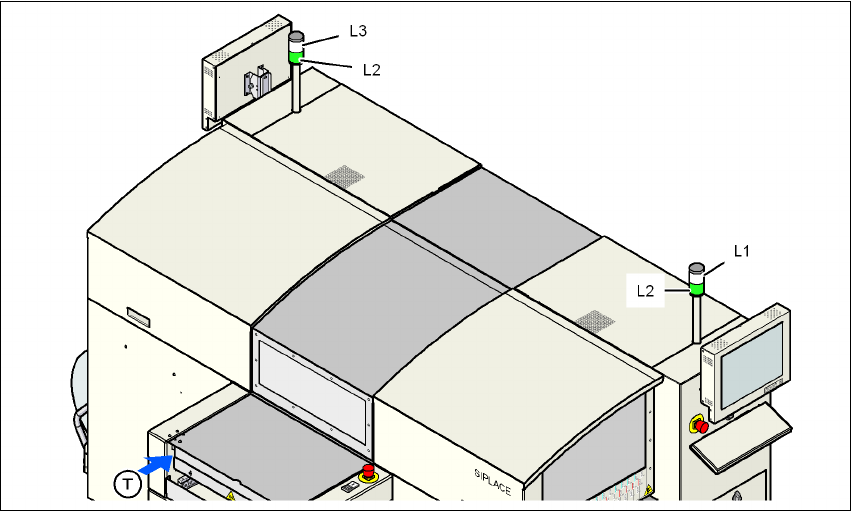

图
5.3 - 1
工作状态指示灯
L1 故障指示灯 （白色，右侧）
L2 工作状态指示灯 （绿色，两个灯同时开）
L3 故障指示灯 （白色，左侧）
TPCB 传送方向
5.3.2 一般工作状态
–
绿色工作状态指示灯
L2
一直处于点亮状态
贴片机正在运行。
–
绿色工作状态指示灯
L2
闪烁
贴片机正在等待输入带上的 PCB 或直至输出带变空。
–
右侧白色故障指示灯
L1
闪烁
贴片机右侧一个或多个轨道是空的。贴片机将使用现有的元件填入当前的 PCB。
用户手册 SIPLACE D1/D2 5 操作人员的任务
源自软件版本 SR.605.xx 07/2008 英文版 5.3 注意工作状态指示灯
241
–
左侧白色故障指示灯
L3
闪烁
贴片机左侧一个或多个轨道是空的。贴片机将使用现有的元件填入当前的 PCB。
–
右侧白色故障指示灯
L1
持续点亮
-
绿色工作状态指示灯
L2
熄灭
贴片机右侧发生错误 -> 贴片机停止工作。
–
左侧白色故障指示灯
L3
持续点亮
-
绿色工作状态指示灯
L2
熄灭。
贴片机左侧发生错误 -> 贴片机停止工作。
–
两个白色故障指示灯
L1
和
L3
持续点亮
-
绿色工作状态指示灯
L2
熄灭
错误影响了整个贴片机 ->贴片机停止工作。
5.3.3 设定的工作状态显示
下表显示了标准配置中设定的工作状态显示 （提供的版本），并列出了指示灯中每个灯的含义。
表中， " 闪烁 " 旁边的条目是指某个特定情况下相关灯闪烁的频率。例如条目 (1, 5) 的解释如下：
– 括号中的第一个数字表示时间，是指故障指示灯打开的间隔为 100 微秒，即上例中为 1 x 100
微秒。
– 括号中的第二个数字表示时间，是指故障指示灯关闭的间隔为 100 微秒，即上例中为 5 x 100
微秒。
5
L1 （白色）
（右侧灯）
L2 （绿色） L3 （白色）
（左侧灯）
含义
状态显示
闪烁 (1,10) 闪烁 (7,7) 闪烁 (1,10) 回参考点
保持不变 闪烁 (1,5) 保持不变 等到轴就位
保持不变 闪烁 (7,7) 保持不变 等待设置数据
保持不变 闪烁 (7,7) 保持不变 等待作业程序组数据
保持不变 闪烁 (7,7) 保持不变 加载表程序
保持不变 闪烁 (7,7) 保持不变 位置检测
保持不变 闪烁 (1,10) 保持不变 坏的基准点检测
保持不变 闪烁 (7,7) 保持不变 吸嘴配置测试
保持不变 闪烁 (7,7) 保持不变 供料器位置检测
保持不变 闪烁 (7,7) 保持不变 一条轨道是空的
保持不变 闪烁 (7,7) 保持不变 不再有可用轨道
保持不变 闪烁 (7,7) 保持不变 转到续料位置
保持不变 闪烁 (7,7) 保持不变 传送正在初始化
保持不变 闪烁 (7,7) 保持不变 将 PCB 置于输入传送导轨上
闪烁 (1,10) 闪烁 (7,7) 保持不变 清除输出传送导轨上的 PCB
