6 贴片机扩展部件 SIPLACE D1/D2 用户手册 6.17 真空泵 源自软件版本 SR.605.xx 07/2008 英文版 312 6.17 真空泵 部件号 001 19017-xx 真空泵 部件号 001 19899-xx 真空泵 D1/D2 的连接套件 每个收集贴片头都有一个单独的真空 发生器，用于提供保持和贴片电路 所需的真空。真空发生器 按文氏管原理工作。 D2 贴片机的压缩空 气消耗量约为 485 Nl/min ， …
用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.16 共面性激光组件
311
6
图
6.16 - 5
共面性激光组件
(1) 激光传感器
(2) 探测器
(3) 激光发射器
(4) 装配托架
(5) 控制器
(6) LED 显示屏与控制器连接
LED 均值 均值 1 均值 2
关关无均值
红色 关 均值 1
关红色均值 2
红色 红色 均值 3
LED 状态 状态显示
6 贴片机扩展部件 SIPLACE D1/D2 用户手册
6.17 真空泵 源自软件版本 SR.605.xx 07/2008 英文版
312
6.17 真空泵
部件号 00119017-xx 真空泵
部件号 00119899-xx 真空泵 D1/D2 的连接套件
每个收集贴片头都有一个单独的真空发生器，用于提供保持和贴片电路所需的真空。真空发生器
按文氏管原理工作。
D2 贴片机的压缩空气消耗量约为 485 Nl/min，也就是说压缩空气供给须相应调整。如果当地所有
者没有足够的压缩空气容量，则相关的投资成本会很高。因此，我们提供了真空泵，可提供必要
的真空。
使用真空泵的其它优势：
– 消耗量大约为贴片机压缩空气消耗量的一半。
– 减少输入压力。
– 贴片机更易于集成到现有生产线上。
– 根据能源成本，降低了持续运行成本。
真空泵是免维修，而且无须用油。它们有足够的容量，提供收集贴片头保持电路。
贴片机
a
贴片机的压缩空气消耗量
a) 在温度为 20°C、压力为 1013 hPa 的正常大气环境下
SIPLACE D1
不带真空泵
带真空泵
345 st. l/min (C&P/P&P)
205 st. l/min (C&P/P&P)
SIPLACE D2
不带真空泵
带真空泵
485 st. l/min (2 x C&P)
205 st. l/min (2 x C&P)
用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.18 SIPLACE 生产率提升系统
313
6.18 SIPLACE 生产率提升系统
6.18.1 并行贴片原理
贴片生产线通常串行排列，其中的各台贴片机为串行连接。当 PCB 从一台贴片机传送到另一台贴
片机时，贴片程序将按顺序处理。这意味着， PCB 贴片是在各台贴片机中逐次进行。
6

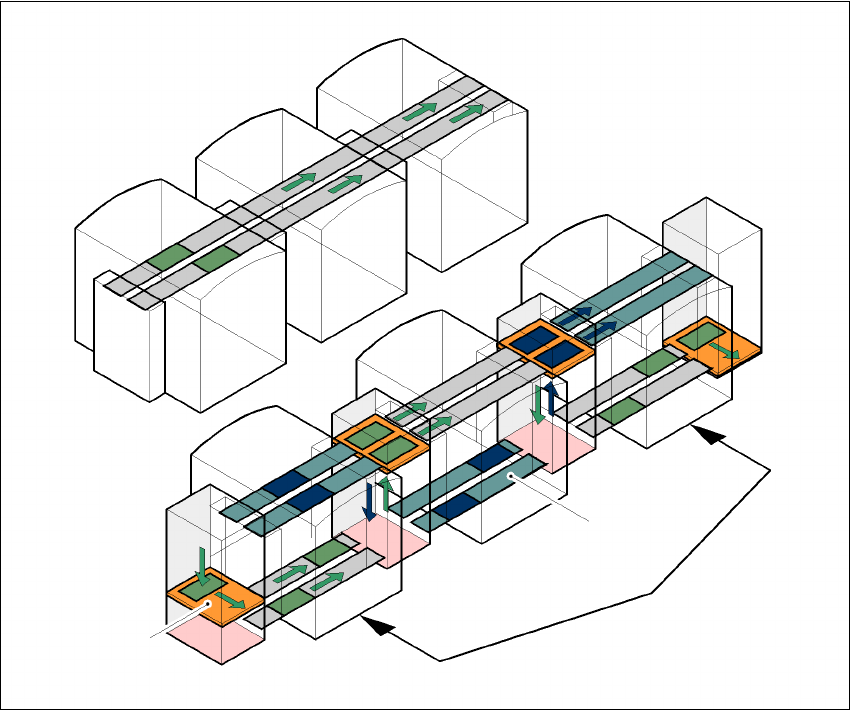

图
6.18 - 1
串行和并行生产线的比较
当贴片机并行连接时，在单独贴片机上贴装的元件组合起来。几台贴片机按照相同的贴片程序工
作。它们在一台贴片机上贴装所有的元件，而如果是串行连接，则贴片程序将在几台贴片机之间
逐次运行。如果一台贴片机已装满 PCB，则 PCB 被移动到下一台贴片机上，按照相同的贴装程
序贴装。带有要贴装的相同元件的贴片机组称为组或作业程序组。
串行生产线
并行生产线
地面传送带
组 （作业程序组）
水平 /
垂直升降
