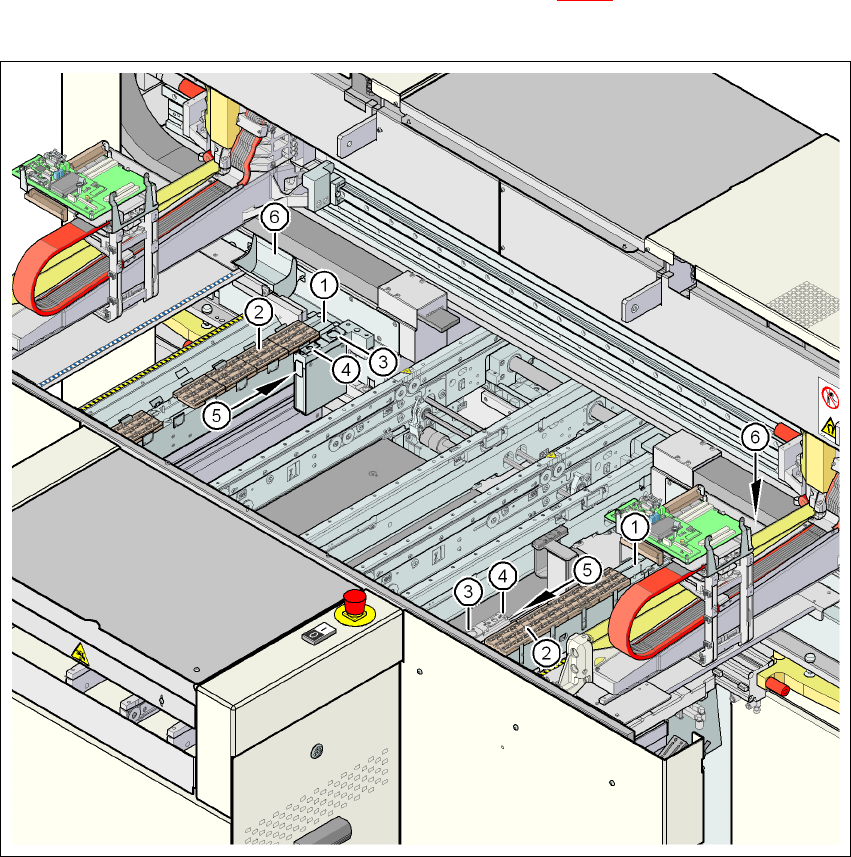

用户手册 SIPLACE D1/D2 6 贴片机扩展部件 源自软件版本 SR.605.xx 07/2008 英文版 6.1 吸嘴交换器 263 6.1.1.3 D1 贴片机上 C&P12 贴片头吸嘴交换器 的位置 12 段位器收集贴片头的吸嘴交换器可以安装到 料位 2 （图 6.1 - 2 中的 1 ） 。这样一来， 1 个双贴 片头吸嘴交换器总共可以容纳 6 个吸嘴盘和 72 个吸嘴库。 6 图 6.1 - 2 D1 贴片机上…
6 贴片机扩展部件 SIPLACE D1/D2 用户手册
6.1 吸嘴交换器 源自软件版本 SR.605.xx 07/2008 英文版
262
6.1.1.2 技术数据
6
12 段位器收集贴片头吸嘴交换器
尺寸 （长 x 宽 x 高）
565 x 63 x 78 mm³
吸嘴盘数量 6，每个带有 12 个吸嘴库
吸嘴类型
9xx
吸嘴更换时间 每个吸嘴大约 2s
压缩空气连接
0.48 MPa (4.8 bar)
