用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.1 吸嘴交换器
275
6.1.3 SIPLACE 拾取贴片头的吸嘴交换器
部件号 00119817-xx 吸嘴交换器， P&P， D1
部件号 03048676-xx 可容纳 2 个吸嘴的吸嘴盘
部件号 03048639-xx 可容纳 1 个吸嘴的吸嘴盘
6.1.3.1 说明
该吸嘴交换器可容纳最多 10 个吸嘴盘。目前，吸嘴盘分两种：标准吸嘴盘和容纳专用吸嘴或夹
持器的吸嘴盘。吸嘴盘置于一个公共的支承面上。每个吸嘴盘利用两个平行销对中，并用埋头螺
钉固定在位。
标准配置： 2 个吸嘴盘，每个吸嘴盘可容纳两个吸嘴
专用吸嘴或夹持器的 1 个吸嘴盘
6
图
6.1 - 11 SIPLACE P&P
贴片头的吸嘴交换器
(1) 托盘
(2) 可容纳 2 个吸嘴的吸嘴盘
(3) 专用吸嘴或夹持器的吸嘴盘
6
6
6 贴片机扩展部件 SIPLACE D1/D2 用户手册
6.1 吸嘴交换器 源自软件版本 SR.605.xx 07/2008 英文版
276
警告 6
只能为每个吸嘴交换器安装关联的吸嘴。使用混合配置，贴片头有发生碰撞的风险。
6.1.3.2 技术数据
6
6
6
6
6
6
6
6.1.3.3 D1 贴片机上拾取贴片头吸嘴交换器的位置
拾取贴片头的一个吸嘴交换器可以安装于 D1 贴片机的料位 1 中。托盘上最多装载 10 个吸嘴盘。
这使总容量高达 20 个吸嘴库。
拾取贴片头的吸嘴交换器
尺寸 （长 x 宽 x 高）
192 x 138 x 314 mm³
吸嘴库的数目 标准吸嘴， 20 个
专用吸嘴或夹持器， 10 个
吸嘴类型 5xx, 标准
4xx 带适配器
8xx 带适配器
9xx 带适配器
吸嘴更换时间 每个吸嘴大约 2 秒
用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.1 吸嘴交换器
277
6

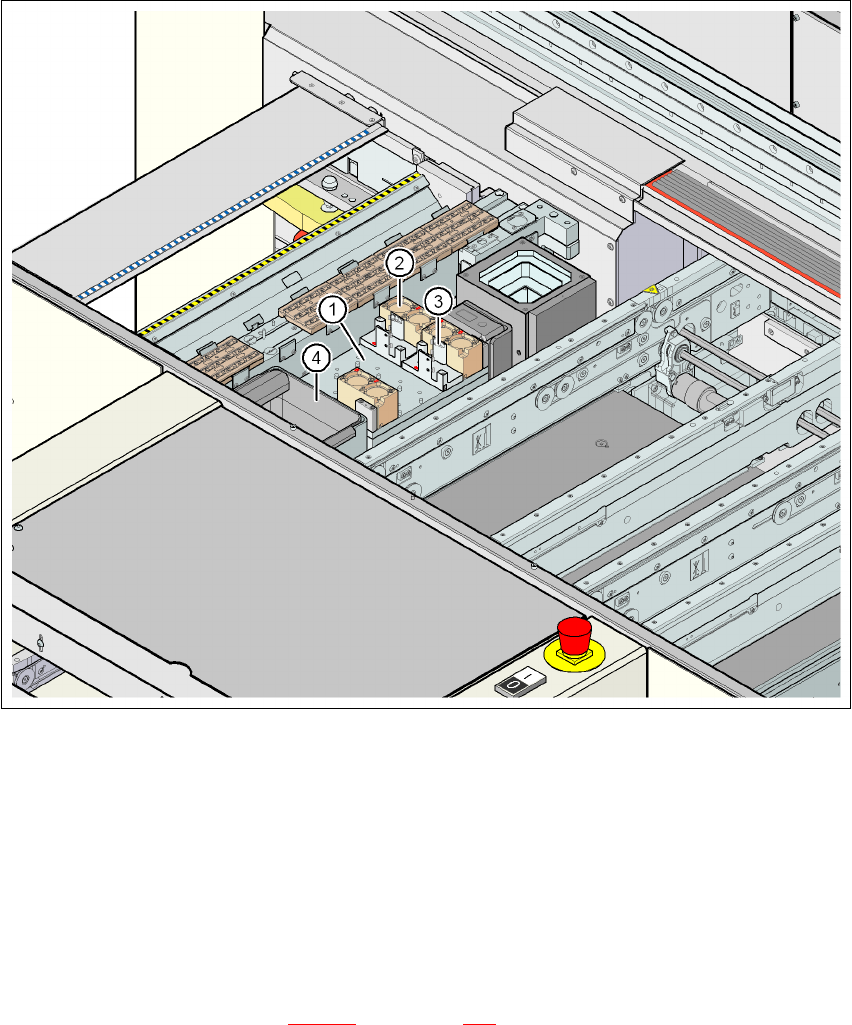

图
6.1 - 12 D1
贴片机上拾取贴片头吸嘴交换器的位置
(1) 吸嘴交换器
(2) 标准吸嘴盘
(3) 专用吸嘴或夹持器的吸嘴盘
(4) 元件抛料仓
6
6.1.3.4 组件
吸嘴交换器被固定到料位 2 （图 6.1 - 12 中的 1，第 277 页）的贴片机机架上。
6.1.3.5 夹持器和专用吸嘴
SIPLACE 贴片机可使用穿孔技术来贴装元件和异形元件 (OSC)，以及标准的 SMT。SIPLACE EA
也在不断开发相应的专用吸嘴和夹持器。
所有贴片头都可使用专用吸嘴，这样可以最快的速度、最高的精确度和灵活性贴装元件。使用自
动吸嘴交换器还可缩短交换吸嘴时所需的安装时间。
