D1_D2_用户手册.pdf - 第65页
用户手册 SIPLACE D1/D2 2 安全操作 源自软件版本 SR.605.xx 07/2008 英文版 2.5 操作贴片机的安全说明 65 2.5.10 料带切割器的安全说明 2 图 2.5 - 6 料带切割器的安全说明 有切割的危险！ 2 → 不要将未 采取保护措施的手伸到废料带导槽 （见图 2.5 - 6 中的 1 ） ，即使已关闭贴片机亦是 如此。 → 同样，即 使已关闭了贴片机，也不要从底部 将裸手伸到料带切割器 （见图 …
2 安全操作 SIPLACE D1/D2 用户手册
2.5 操作贴片机的安全说明 源自软件版本 SR.605.xx 07/2008 英文版
64
2.5.9 手动移动 P&P 贴片头 Z 轴的安全说明
注意
P&P 贴片头的挤压危险 2
不要用手向下压返回装置的缓冲器来移动 Z 轴。由于缓冲器的回弹，气缸的强大弹力有可能划伤
手指。当柱塞活塞杆弹回到起始位置时，在双贴片头内，同样会有划伤手指的危险。
2
图
2.5 - 5 P&P
贴片头上返回装置的挤压危险
(1) 返回装置，压缩空气气缸
(2) 柱塞活塞杆
(3) 返回装置的缓冲器
(A) 挤压手指的危险
2 安全操作 SIPLACE D1/D2 用户手册
2.6 安全设备 源自软件版本 SR.605.xx 07/2008 英文版
66
2.6 安全设备
2.6.1 保护罩
2

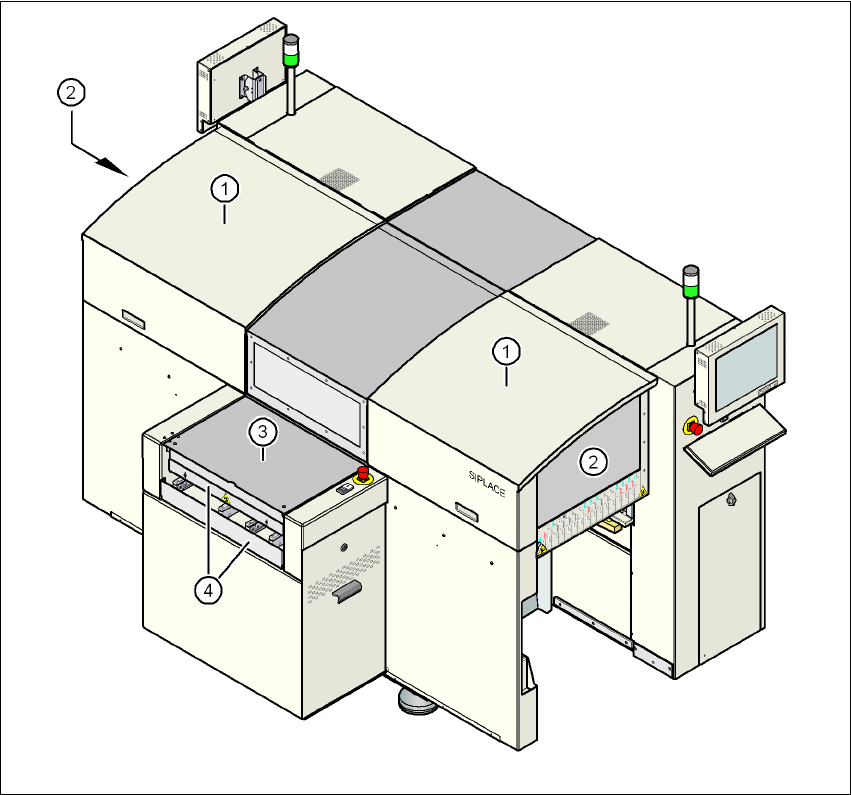

图
2.6 - 1
保护罩
--
从输入侧查看
(1) 保护罩
(2) 安全面板
(3) 盖子位于输入带上
(4) 手动挡板位于输入带上
