6.2.6.1 安全设备
EMERGENCY STOP （急停）按钮
当您按下急停按钮时，整个系统 （即 SIPLACE D1 和华夫盘交换器）都将立即停止运行。当您松
开 急停按钮时，整个系统都将通过按下 D1 贴片机上的 Start （启动）按钮而启动。此时，贴片
处理可以继续，也可以取消。
请注意
检查贴片不完全的 PCB。
安全门
当安全门打开时，华夫盘交换器的升降轴和平送轴都将停止运行。华夫盘交换器在安全门关闭时
扔会按顺序继续执行其功能。
注意 6
不要在从华夫盘交换器拾取元件时打开它的安全门。 6
6.2.6.2 操作、预防性维护、维修
有关华夫盘交换器操作、预防性维护和维修的详细信息，见随华夫盘交换器一起提供的手册。
用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.3 拾取贴片头的元件照相机
285
6.3 拾取贴片头的元件照相机
6.3.1 静止 P&P 元件照相机 （25 型， 16 x 16，数字， FC 照相机）
部件号 00119718-xx 元件照相机 （静止， 16x16，数字， 25 型）
6
图
6.3 - 1
静止
P&P
元件照相机 （
25
型，
16 x 16
，数字，
FC
照相机）
(1) 带照相机和照相机放大器的照相机安装孔
(2) 玻璃板 - 在照明和镜头上方
6
6 贴片机扩展部件 SIPLACE D1/D2 用户手册
6.3 拾取贴片头的元件照相机 源自软件版本 SR.605.xx 07/2008 英文版
286
6.3.1.1 D1 贴片机上拾取贴片头元件照相机的位置
6
图

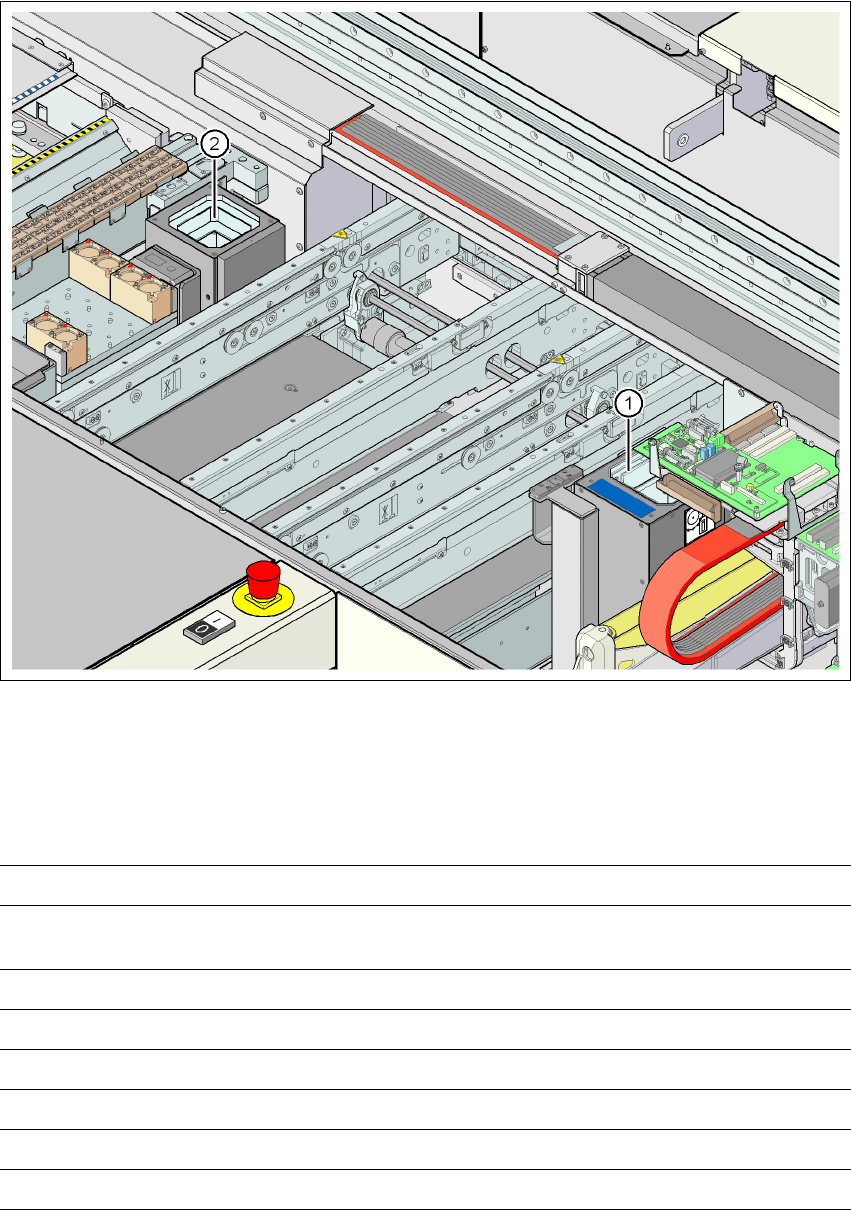

6.3 - 2 D1
贴片机上拾取贴片头元件照相机的位置
(1) 静止元件照相机 （P&P， 36 型 (32 x 32) 或 33 型 (55 x 45)）的组装位置
(2) 静止元件照相机 （P&P， 25 型， 16 x 16）的组装位置
6.3.1.2 技术数据，元件照相机，静止， P&P， 25 型
6
元件尺寸 单个元件测量为 0.2 x 0.2 mm² ，最大 16 x 16 mm²
元件范围 0201 至 SO、 PLCC、 QFP、插座、插头、 BGA、专用元件、 bare
dies、倒装片和保护罩
最小管脚间距
0.25 mm
最小管脚宽度
0.1 mm
最小球面间距
0.14 mm
最小球面管脚直径
0.08 mm
视场
19.4 x 19.4 mm²
照明方法 前方照明 （6 级，可按需要编程）
