3 贴片机的技术数据 SIPLACE D1/D2 用户手册 3.10 供料器组件 源自软件版本 SR.605.xx 07/2008 英文版 156 3.10.8.10 用于深料袋的 44 mm S DP 料带供料器组件 图 3.10 - 10 用于深料袋的 44 mm S DP 料带供料器组件 部件号 00141 194-xx 3 宽度 54.6 mm 3 每个供料器组件的料槽数目 1 3 已填充的供料器组件位置 2 3 每台贴片机的最…
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.10 供料器组件
155

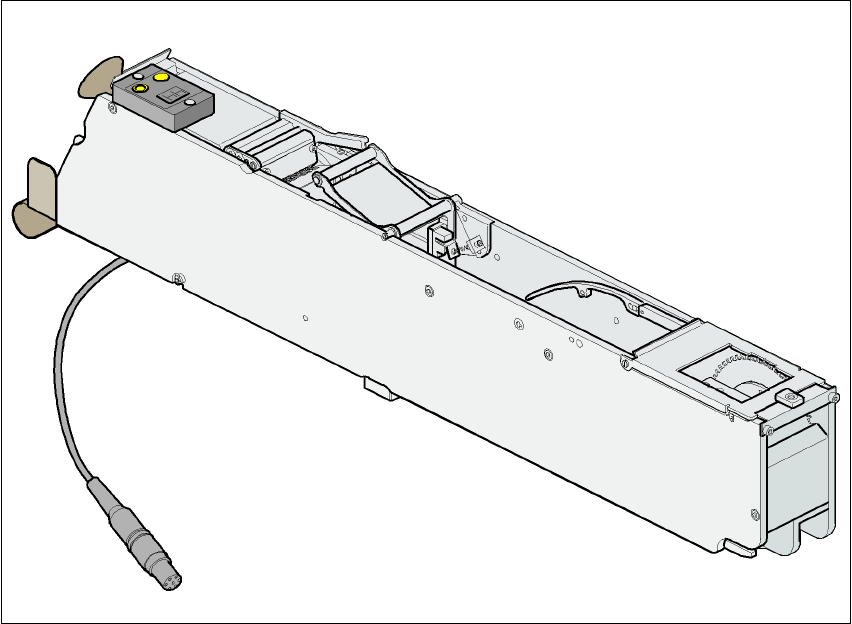

3.10.8.9 44 mm S 料带供料器组件
图
3.10 - 9 44 mm S
料带供料器组件
部件号 00141094-xx 3
宽度 54.6 mm 3
每个供料器组件的料槽数目 1 3
已填充的供料器组件位置 2 3
每台贴片机的最大供料器组件数量 2 x 7 3
7 英寸料盘的元件容量 约 2,000 3
传送导轨增量
( 以 4 mm 为一个增量单位，从 4 mm 增加到 52
mm) 3
料带材料 起泡带 3
最大元件高度 14 mm 3
3
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.10 供料器组件 源自软件版本 SR.605.xx 07/2008 英文版
156

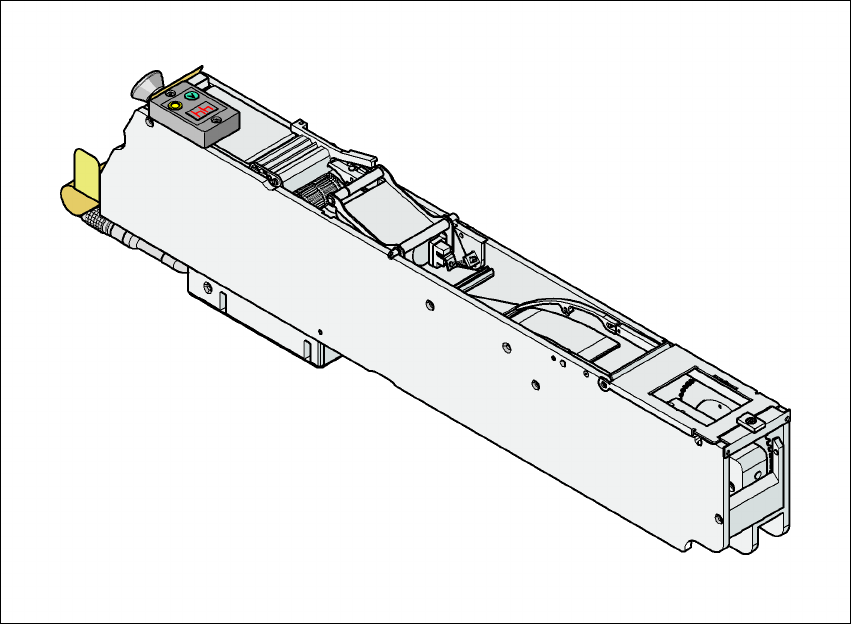

3.10.8.10 用于深料袋的 44 mm S DP 料带供料器组件
图
3.10 - 10
用于深料袋的
44 mm S DP
料带供料器组件
部件号 00141194-xx 3
宽度 54.6 mm 3
每个供料器组件的料槽数目 1 3
已填充的供料器组件位置 2 3
每台贴片机的最大供料器组件数量 2 x 7 3
料带高度 最大 25 mm 3
传送导轨增量
( 以 4 mm 为一个增量单位，从 4 mm 增加到 52
mm) 3
料带材料 起泡带 3
最大元件高度 24 mm 3
3
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.10 供料器组件
157
3.10.8.11 56 mm S 料带供料器组件
图
3.10 - 11 56 mm S
料带供料器组件
部件号 00141095-xx 3
宽度 66.6 mm 3
每个供料器组件的料槽数目 1 3
已填充的供料器组件位置 2.5 3
每台贴片机的最大供料器组件数量 2 x 6 3
7 英寸料盘的元件容量 约 2,000 3
传送导轨增量
( 以 4 mm 为一个增量单位，从 4 mm 增加到 68
mm)
3
料带材料 起泡带 3
最大元件高度 14 mm 3
