5 操作人员的任务 SIPLACE D1/D2 用户手册 5.10 装卸料车 源自软件版本 SR.605.xx 07/2008 英文版 260
用户手册 SIPLACE D1/D2 5 操作人员的任务
源自软件版本 SR.605.xx 07/2008 英文版 5.10 装卸料车
259
5

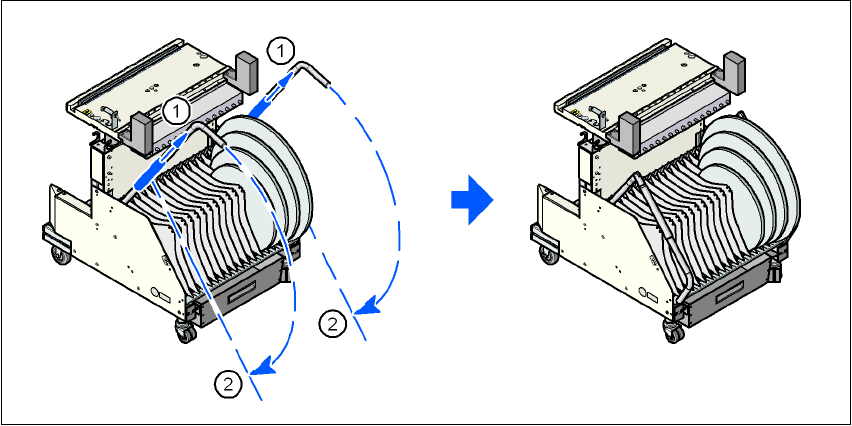

图
5.10 - 3
料车
-
向下转动手柄
(1) 向上推动光栅盘
(2) 向下折叠手柄
5 操作人员的任务 SIPLACE D1/D2 用户手册
5.10 装卸料车 源自软件版本 SR.605.xx 07/2008 英文版
260
用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.1 吸嘴交换器
261
6 贴片机扩展部件
6.1 吸嘴交换器
吸嘴交换器可以极大地提高贴片头处理不同类型元件的灵活性。如果贴片程序要求更换吸嘴，则
贴片头可以自动将旧吸嘴放回到吸嘴库，并拾取新吸嘴。此外，还可以迅速更换在真空检查时分
离出去的吸嘴。
与手动更换吸嘴相比，使用吸嘴交换器拾取吸嘴，其准确性和速度都实现了大幅度提高。贴装小
吸嘴时，关键的一点是要最大限度地降低吸嘴旋转导致的径向离心率。
6.1.1 12 段位器收集贴片头吸嘴交换器
部件号 00119865-xx 吸嘴交换器， 12 段位器收集贴片头， D1/D2
6
图
6.1 - 1 12
段位器收集贴片头吸嘴交换器
6.1.1.1 说明
该吸嘴交换器可容纳 6 个吸嘴盘，每个盘有 12 个吸嘴库。吸嘴盘置于一个公共的支承面上。每个
吸嘴盘利用两个平行销对中，并用夹子固定在位。
