1 前言 SIPLACE D1/D2 用户手册 1.1 贴片机说明 源自软件版本 SR.605.xx 07/2008 英文版 24 1.1.10 噪音辐射 1.1.1 1 关于材料和元件环保处理的重要说明 SIPLACE 系统由只使用易降解且易于 采用环保方式放置的材料和部件制造 而成。 请注意 1 系统所有者全权负责对贴片机、使用 的材料、易耗品和磨损部件进行相 应的环保处理。 → 请遵守您所 在国家有关废弃物处理和环境保护的 规定。…
用户手册 SIPLACE D1/D2 1 前言
源自软件版本 SR.605.xx 07/2008 英文版 1.1 贴片机说明
23
1.1.7 EU 符合性声明
下述产品 / 设备 1
产品： 贴片机
类型： SIPLACE D1 SIPLACE D2
部件号： 00119800 00119850 1
生产商
SIPLACE
Electronics Assembly Systems
Rupert-Mayer-Str. 44
81379 München 1
遵从提供的符合性声明中的法规和基本要求。
1.1.8 按规定使用
本产品只能用于目录和技术说明中规定的用途，即贴装 SMD 元件，并只能使用经 SIPLACE EA 推
荐或批准的第三方设备和元件。本手册未对产品的其它用途进行说明。
如果产品不按规定使用，SIPLACE 对由此而造成的任何
损坏不承担责任，而且不就元件能否
正常运行、不发生故障做
出任何保证。
按规定使用还包括遵守所有用户手册中的规定。
要确保本产品正常、可靠地运行，则须正确运输、存放、安装、装配，并认真操作和维护本产
品。
1.1.9 不按规定使用产品
不按规定使用产品会危及生命、致残并遭受重大损害。因此，严禁不按规定使用本产品。如果产
品不按规定使用， Seimens AG 对由此而造成的任何损坏不承担责任，而且不就元件能否正常运
行、不发生故障做出任何保证。
不按照规定使用贴片机的示例包括如下
– 使用屏蔽或拆除的安全设备操作贴片机。
– 不符合允许的规格的元件贴装。
– 不允许使用元件供料器组件。
– 使用未经过批准的附件和附加组件。
– 由不合格人员使用贴片机。
–如果并非每个料位都有一个供料器，操作没有挡板的贴片机 干涉保护板 。
– 电子连接电缆到每台贴片机和所安装选件的分配不清。
– 如果有两人或更多人装配过程中站在料车位置上。
1 前言 SIPLACE D1/D2 用户手册
1.1 贴片机说明 源自软件版本 SR.605.xx 07/2008 英文版
24
1.1.10 噪音辐射
1.1.11 关于材料和元件环保处理的重要说明
SIPLACE 系统由只使用易降解且易于采用环保方式放置的材料和部件制造而成。
请注意 1
系统所有者全权负责对贴片机、使用的材料、易耗品和磨损部件进行相应的环保处理。
→ 请遵守您所在国家有关废弃物处理和环境保护的规定。
1.1.12 电磁兼容器 (EMC)
SIPLACE 贴片机针对各类专业工业使用而设计，并通过了测试。在其他任何环境下，都无法确保
干扰辐射的电磁兼容性。
1.1.13 原装 SIPLACE 附件上的注意事项
→ 只能使用西门子原装备件和经过认可的附件。使用其它部件将影响到设备安全，而且
SIPLACE EA 不对因此导致的重
大损坏，承担责任。
最大噪音辐射
74 dB
(A)
用户手册 SIPLACE D1/D2 1 前言
源自软件版本 SR.605.xx 07/2008 英文版 1.2 生产线原理
25
1.2 生产线原理
1.2.1 推荐生产线原理的说明
1
SIPLACE 原理具有灵活性、模块化、紧凑以及高电源密度特性。它允许使用相同或不同的组件单
独配置每一条生产线。 如果生产要求发生了变动，由于每台贴片系统设计都非常紧凑、小巧，因
此极易迅速重新组合。
1

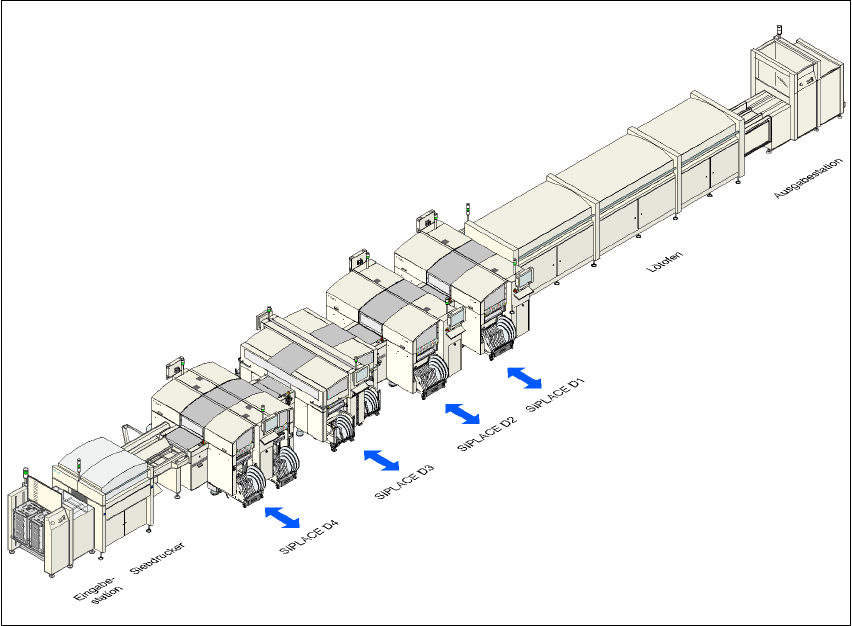

图
. 1.2 - 1
生产线原理示例
1
无论输出要求如何， SIPLACE 贴片机系列都能提供相应的贴片系统：
SIPLACE D
系列贴片机
可用于贴装 IC、倒装片、 bare die 和稀有元件 (OSC)。其可贴装的元件
范围包括 01005 到 85 x 85 / 125 x 10 mm² ，且具有非常高的贴装速率。
1.2.2 SIPLACE 生产线和软件解决方案
SIPLACE 根据模块化软件工具为 SMT 贴片机、生产线和生产管理提供了整体的解决方案：
SIPLACE 软件套件。
