用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.9 视像系统
139
3.9.2 C&P 元件照相机 （29 型， 27 x 27，数字）
3.9.2.1 结构
3
图
3.9 - 3 C&P
元件照相机 （
29
型，
27 x 27
，数字）
(1) 元件照相机镜头和照明
(2) 照相机放大器
(3) 照明控制部件
3.9.2.2 技术数据
3
元件尺寸 0.3 x 0.3 mm² 至 18.7 x 18.7 mm²
元件范围 0201 至 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
最小管脚间距
0.3 mm
最小管脚宽度
0.15 mm
最小球面间距 元件 < 18 x 18 mm² 时为 0.25 mm
元件 ≥ 18 x 18 mm² 时为 0.35 mm
最小球面管脚直径 元件 < 18 x 18 mm² 时为 0.14 mm
元件 ≥ 18 x 18 mm² 时为 0.2 mm
视场
32 x 32 mm²
照明方法 前方照明 （5 级，可按需要编程）
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.9 视像系统 源自软件版本 SR.605.xx 07/2008 英文版
140
3.9.3 静止 P&P 元件照相机 （36 型， 32 x 32，数字）
3.9.3.1 结构
3
图
3.9 - 4
元件照相机 （静止，
P&P
，
36
型，
32 x 32
，数字）
3.9.3.2 技术数据
3
(1) 带照相机和照相机放大器的照相机安装
孔
(2) 玻璃板 - 在照明和镜头上方
元件尺寸 0.8 x 0.8 mm² 至 32 x 32 mm² （单一测量）
元件范围 0603， MELF， SO， PLCC， QFP，电解质电容器， BGA
最小管脚间距
0.4 mm
最小管脚宽度
0.24 mm
最小球面间距
0.56 mm
最小球面管脚直径
0.32 mm
视场
38 x 38 mm²
照明方法 前方照明 （6 级，可按需要编程）
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.9 视像系统
141
3.9.4 PCB 照相机 （34 型，数字）
3.9.4.1 结构
3
图

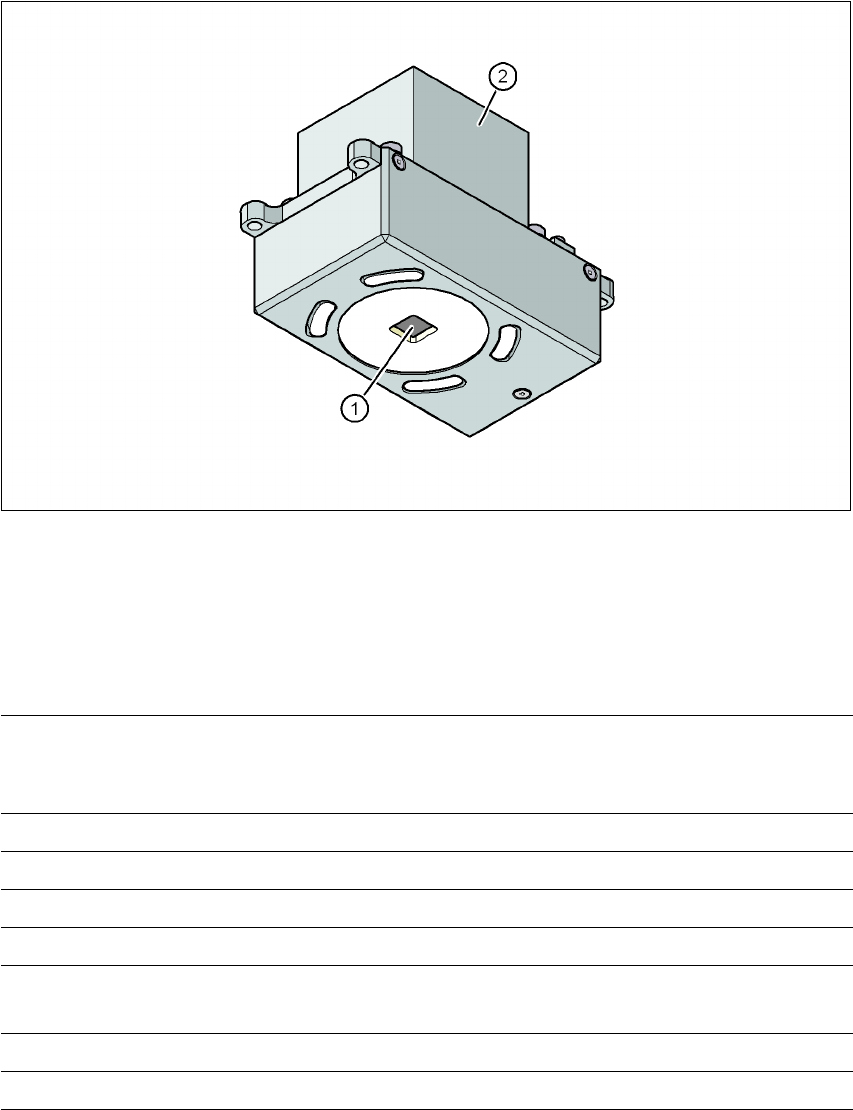

3.9 - 5 PCB
照相机 （
34
型，数字）
(1) PCB 照相机镜头和照明
(2) 照相机放大器
3.9.4.2 技术数据
3
PCB 基准点 最多 3 个 （子面板和多面板）
最多 6 个 （长印制电路板选项）（可选的 PCB 基准点是最优输
出）。
局部基准点 每个 PCB 最多 2 个 （类型可能不同）。
料库存储器 每个子面板最多 255 种基准点类型
图像分析 基于灰度值的边缘检测方法 （异常部件）
照明方法 前方照明 （3 级，可按需要编程）
每个基准点
/ 坏的基准点的检测时间
20 ms - 200 ms
视场
5.78 x 5.78 mm²
聚焦板距离
28 mm
