用户手册 SIPLACE D1/D2 3 贴片机的技术数据 源自软件版本 SR.605.xx 07/2008 英文 版 3.11 料车 177 3x8 mm S 供料器组件将元件运送到三个供料器料 槽上的拾取位置。外料槽的料盘位于 料带容器 分隔板之间。 中层料盘位于两个外部料槽的料盘上。 当每个料车使用两个以上的 3 x 8 mm S 供料 器组件时，使用中层料盘的固定 器。 如果使用中层料盘，您还需要： – 1 个用于盛放料盘固 定…
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.11 料车 源自软件版本 SR.605.xx 07/2008 英文版
176
3

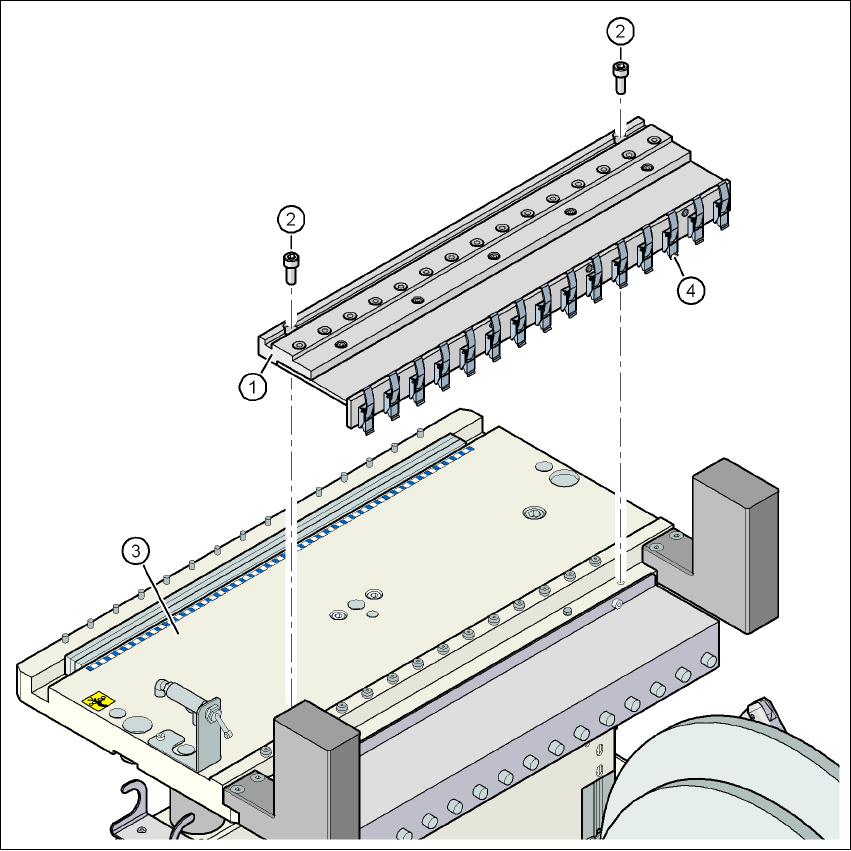

图
3.11 - 5
散料盒式供料器组件压缩空气供给
(1) 压缩空气分配器
(2) DIN 912 螺钉， M8x20， 2x
(3) 元件料台
(4) 保持夹
3.11.7 3 x 8 mm S 供料器组件中层料盘的料盘固定器
部件号 00119846-xx 用于料盘固定器 D1、 D2 的适配板
部件号 00141204-xx 料盘固定器， 3 x 8 mm 供料器组件， V2
部件号 00141215-xx 料盘固定器， 3 x 8 mm 供料器组件， V2，轨道 1
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.11 料车
177
3x8 mm S 供料器组件将元件运送到三个供料器料槽上的拾取位置。外料槽的料盘位于料带容器
分隔板之间。中层料盘位于两个外部料槽的料盘上。当每个料车使用两个以上的 3 x 8 mm S 供料
器组件时，使用中层料盘的固定器。
如果使用中层料盘，您还需要：
– 1 个用于盛放料盘固定器的适配板 （图 3.11 - 6
中的 1）
– 每两个供料器组件 1 个料盘固定器 （图 3.11 - 6
中的 2）
– 带有短惰轮并用于一个供料器组件的料盘固定器 （图 3.11 - 6
中的 3）

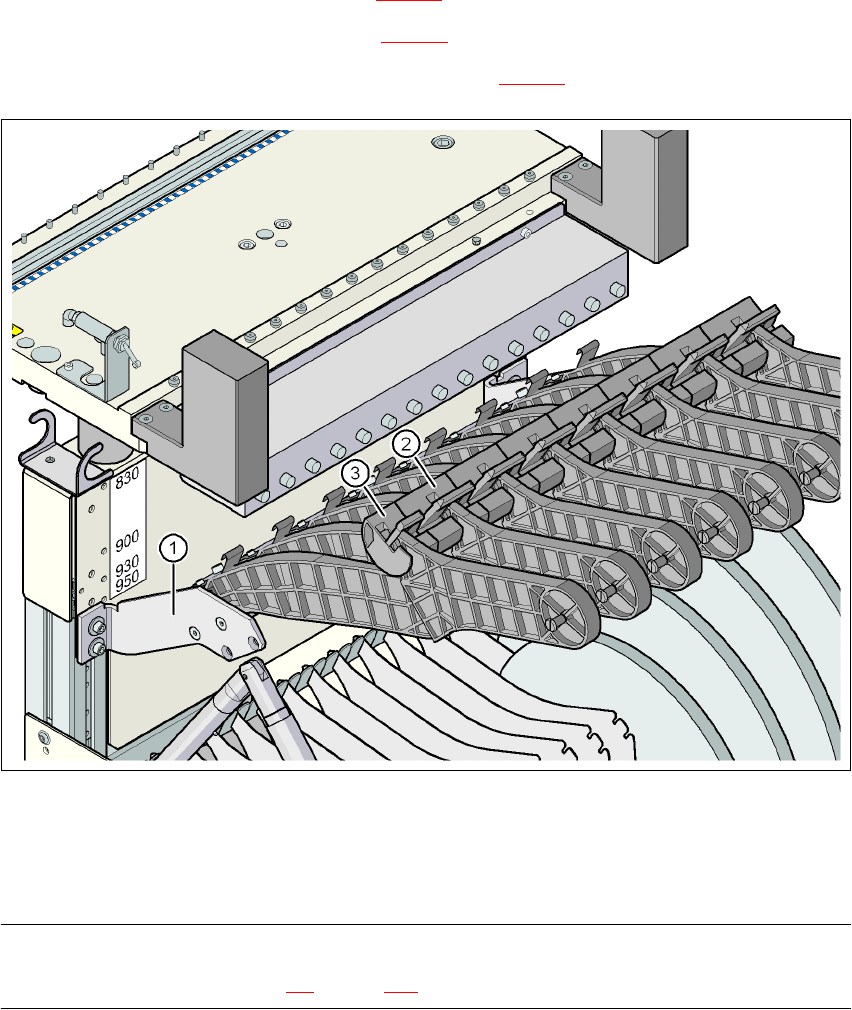

图
3.11 - 6 3 x 8 mm S
供料器组件中层料盘的料盘固定器
适配板通过 4 个凹槽头螺丝固定在料车内，料盘固定器插入适配板的方形开口中。
3.11.7.1 PCB 传送导轨高 830 mm 的适配板装配位置
请注意
有关料车高度设定的程序，见第 4.4 节，第 216 页。
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.11 料车 源自软件版本 SR.605.xx 07/2008 英文版
178
3

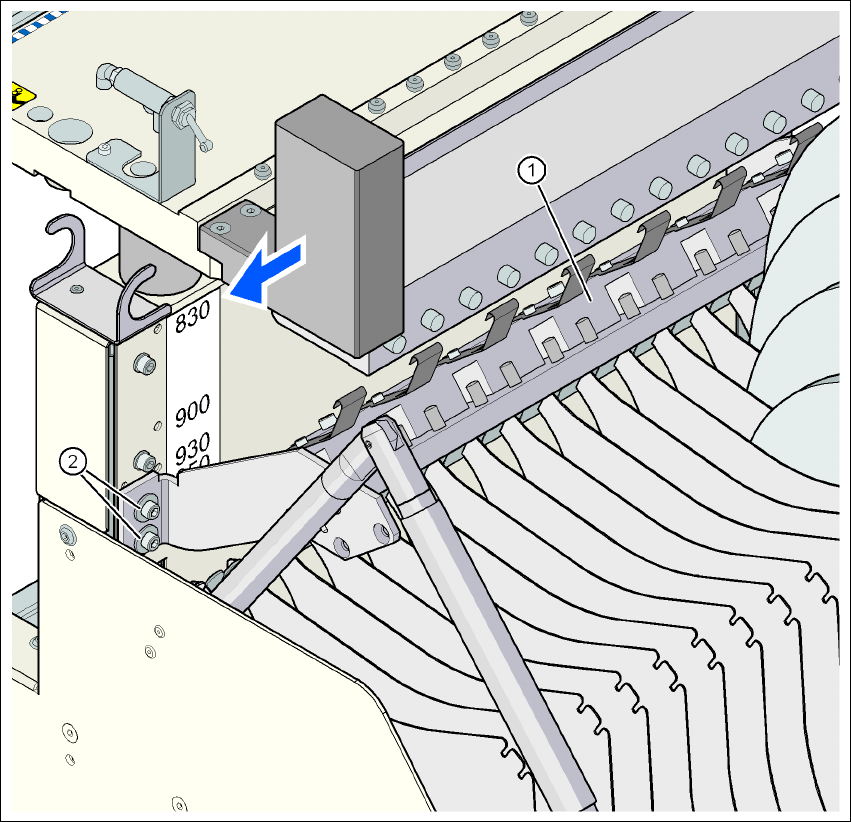

图
3.11 - 7 PCB
传送导轨高
830 mm
的适配板装配位置
(1) 适配板
(2) 六角套筒螺钉 M6x20，带垫圈， 4 个
