3 贴片机的技术数据 SIPLACE D1/D2 用户手册 3.7 悬臂系统 源自软件版本 SR.605.xx 07/2008 英文版 122 3.7 悬臂系统 3.7.1 悬臂位置 3 图 3.7 - 1 悬臂位置 (1) 悬臂 1 （ D1 和 D2 ） (2) 悬臂 2 (D2) 悬臂系统由两个功能组构成： – X 轴 – Y 轴
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.6 贴片头
121
吸嘴类型 5xx （标准）
4xx + 适配器
8xx + 适配器
9xx + 适配器
5xx （标准）
4xx + 适配器
8xx + 适配器
9xx + 适配器
5xx （标准）
4xx + 适配器
8xx + 适配器
9xx + 适配器
X/Y 轴精确度
c
± 37.5 µm/3σ
± 50 µm/4σ
± 37.5 µm/3σ
± 50 µm/4σ
± 30 µm/3σ
± 40 µm/4σ
角度精确度
± 0.053°/3σ
± 0.071°/4σ
± 0.053°/3σ
± 0.071°/4σ
± 0.053°/3σ
± 0.071°/4σ
元件范围
99.8% 99.9% 99.8%
元件照相机类型
36 33 25
照明级别
666
可能的照明级别设置
256
6
256
6
256
6
a) 请注意可以贴装的元件范围还会受到垫子几何形状、客户特定的标准、元件封装公差和元件公差的影响。
b) 如果使用了标准吸嘴
c) 精确值可使用与厂商无关的 IPC 标准测量得出
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.7 悬臂系统 源自软件版本 SR.605.xx 07/2008 英文版
122
3.7 悬臂系统
3.7.1 悬臂位置
3
图
3.7 - 1
悬臂位置
(1) 悬臂 1 （D1 和 D2）
(2) 悬臂 2 (D2)
悬臂系统由两个功能组构成：
– X 轴
– Y 轴
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.7 悬臂系统
123

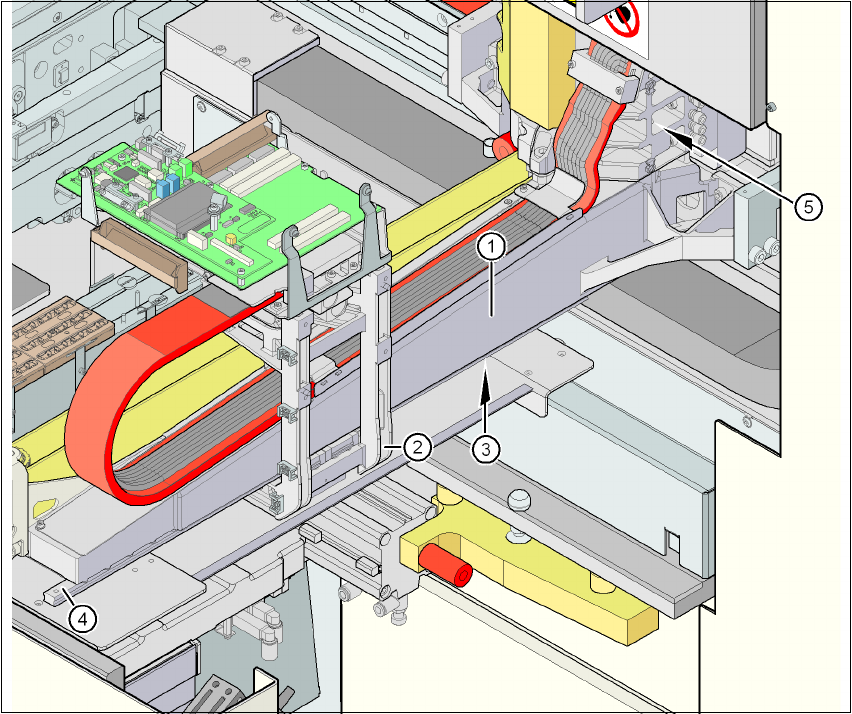

3.7.2 X 轴的结构
3
图
3.7 - 2 X
轴的结构
X 轴主要由以下主要组件构成：
–悬臂 (1)
– 贴片头座 (2)
– 线性测量系统 (3)
– X 轴导向系统 (4)
– X 轴三相交流伺服马达 (5)
贴片头座装有下列元件：
– 副悬臂照相机 （用于 PCB 视像组件的照相机）
– 贴片头控制板
–用于 X 轴测量系统的测量头
– 收集贴片头 (SIPLACE D2)
– 收集贴片头和拾取贴片头 (SIPLACE D1)
