用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.1 吸嘴交换器
271
6.1.2.4 组件
每个吸嘴交换器都被固定到废料带导槽 （见图 6.1 - 2 和 6.1 - 3 ，第 263 页）上。
→ 调整吸嘴交换器，使移动的弹簧卡子始终对着操作员，而保持夹始终对着 PCB 传送导轨。
6
图
6.1 - 8
装配位置
(1) 对着操作员的弹簧卡子
(2) 对着 PCB 传送导轨的保持夹
(3) 8xx 型吸嘴的吸嘴盘
(4) 9xx 型吸嘴的吸嘴盘
6.1.2.5 操作说明
→ 您可以用同一吸嘴系列中的不同吸嘴类型装填吸嘴盘： 例如， 8x 吸嘴盘可以填装类型为
821、 822、 823 的吸嘴，而 9x 吸嘴盘可以填装类型为 911、 914 等吸嘴。
请注意 6
在贴片机外面装吸嘴盘，并始终更换整个吸嘴盘。 6
→ 打开锁定板，并将吸嘴放入吸嘴库中。
→ 关闭锁定板，使得吸嘴不会从吸嘴盘中掉出来。
6 贴片机扩展部件 SIPLACE D1/D2 用户手册
6.1 吸嘴交换器 源自软件版本 SR.605.xx 07/2008 英文版
272
注意 6
在装填吸嘴盘前，确保收集贴片头上的所有吸嘴已经放回到各自的吸嘴盘中。 6
→ 有关吸嘴交换器的编程，见 SIPLACE Pro 用户手册。
请注意 6
→ 切勿将元件落在吸嘴盘上。如有元件掉落，则会使锁定板卡住。
→ 切勿将元件落在空的供料器组件料位上。如果掉落，这些元件会吸在磁性条上。如果供料器
组件未贴装在正确的元件料台上，则生产将不得不中断。所以应定期清洗吸嘴盘和空料位。
用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.1 吸嘴交换器
273
6.1.2.6 更换吸嘴盘
→ 要取出吸嘴盘，应从吸嘴边拔开弹簧卡子 (1)，并将吸嘴盘从支架中提出。
6

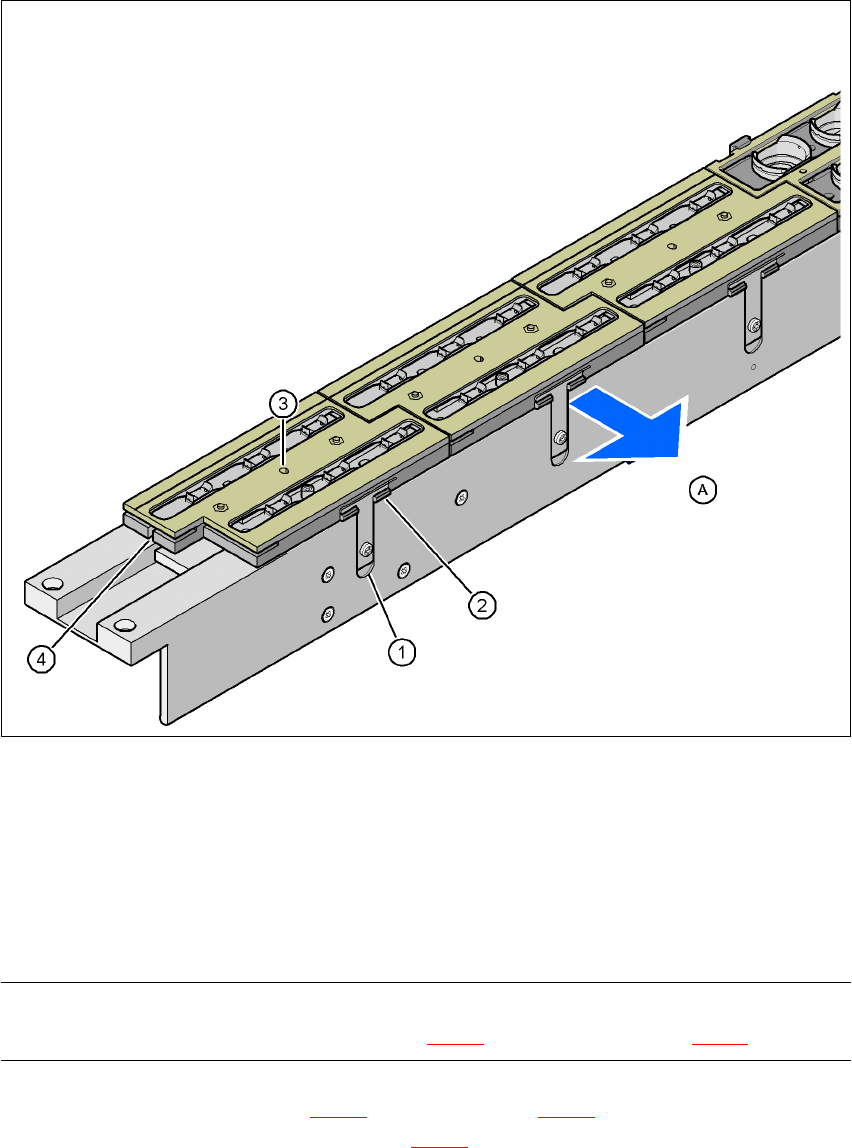

图
6.1 - 9
更换吸嘴盘
(1) 弹簧卡子
(2) 保持夹
(3) 对中孔
(4) 槽
(A) 将弹簧卡子从吸嘴盘上推开
请注意
确保已插入吸嘴盘，使对中销能滑入对中孔（图 6.1 - 9 中的 3）和对中槽（图 6.1 - 9 中的 4）。6
→ 首先将吸嘴盘中有对中孔 （图 6.1 - 9
中的 3）和槽 （图 6.1 - 9 中的 4）的一侧放在支架上。
吸嘴盘上的两个把手必须滑入保持夹 （图 6.1 - 9 中的 2）中。
