用户手册 SIPLACE D1/D2 4 安装和试运行 源自英文版本 SR.605.xx 07/2008 英文版 4.4 根据 PCB 传送导轨高度调整料车 217 → 升高或降 低料车料台到需要的高度。 → 参照检验 孔的位置查看预设的高度。选中高 度的检验孔不得为该栏盖住 。 → 如有必要 ，更正高度，使桥梁中固定螺钉的 孔与垂直侧梁中的螺纹孔对 齐 （见第 219 、 221 、 223 和 225 的图。 →使 用 8 个六角套…
4 安装和试运行 SIPLACE D1/D2 用户手册
4.4 根据 PCB 传送导轨高度调整料车 源自英文版本 SR.605.xx 07/2008 英文版
216
4.4 根据 PCB 传送导轨高度调整料车
只需简单几步，就可以设置 S 供料器的贴片机料车，使其适合以下 PCB 传送导轨高度：
830 mm ± 15 mm 标准高度
900 mm ± 15 mm 选项
930 mm ± 15 mm 选项
950 mm ± 15 mm SMEMA 选项 4
4.4.1 警告说明
警告 4
只有西门子工程师或合格人员才能调整料车的高度。
→ 始终遵守适用的事故预防规定。
→ 如您想要调整元件料台的高度，请把所有供料器组件从元件料台底座上拆下。
4.4.2 工具和设备
调整料车高度时，需要以下工具和设备：
– 六角钥匙，尺寸 5
– 用于抬起料车料台的带 M12 螺纹的带孔螺栓
DIN 580 M12-St，部件号 00048350-xx
– 用于抬升料车台的升降设备，容量最小为 80 kg。
4.4.3 更改料车高度
警告 4
把所有供料器组件从贴片机料车料台底座上拆下。
→ 将环首螺栓拧进贴片机料车料台底座里的 M12 孔（图4.4 - 1
中的 1，第 218 页）。
→ 将升降设备的吊钩插入带孔螺栓 （图 4.4 - 1
中的 2，第 218）。
→ 紧固升降设备的电缆。
→拧松 8 个六角套筒螺钉， M6x12 （图 4.4 - 1
中的 4，第 218 页）。
用户手册 SIPLACE D1/D2 4 安装和试运行
源自英文版本 SR.605.xx 07/2008 英文版 4.4 根据 PCB 传送导轨高度调整料车
217
→ 升高或降低料车料台到需要的高度。
→ 参照检验孔的位置查看预设的高度。选中高度的检验孔不得为该栏盖住。
→ 如有必要，更正高度，使桥梁中固定螺钉的孔与垂直侧梁中的螺纹孔对齐 （见第 219
、
221
、 223 和 225 的图。
→使用 8 个六角套筒螺钉和弹簧垫圈将桥梁 (5) 固定到垂直侧梁上。六角套筒螺钉的位置如图
4.4 - 2
到图 4.4 - 9 中所示。
PCB 传送导轨高度 图 页
830 mm 4.4 - 2
219
900 mm 4.4 - 4 221
930 mm 4.4 - 6 223
950 mm 4.4 - 8 225
4 安装和试运行 SIPLACE D1/D2 用户手册
4.4 根据 PCB 传送导轨高度调整料车 源自英文版本 SR.605.xx 07/2008 英文版
218
4

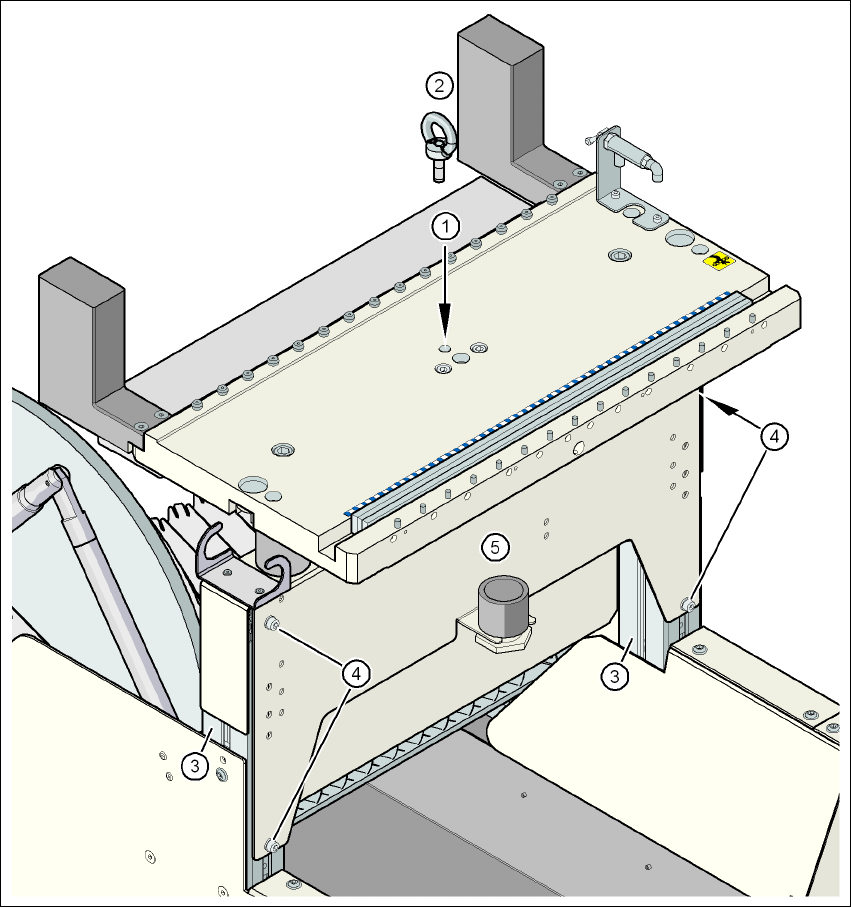

图
4.4 - 1
料车上环首螺栓的位置
(1) 环首螺钉的 M12 孔
(2) 环首螺栓， DIN 580 M12-St
(3) 垂直侧梁
(4) 六角套筒螺钉， M6x12 带有垫圈， 8 个
(5) 跳线
