3 贴片机的技术数据 SIPLACE D1/D2 用户手册 3.8 PCB 传送导轨系统 源自软件版本 SR.605.xx 07/2008 英文版 134 3.8.7 配置选项 3.8.7.1 PCB 单传送导轨 部件号 001 19840-xx D1/D2 模块化单传送导轨 部件号 001 19626-xx 右侧静止的传送导轨侧 部件号 001 19628-xx 左侧静止的传送导轨侧 部件号 001 1 9912-xx 传送导轨高度：…
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.8 PCB 传送导轨系统
133
3.8.6 弹性 PCB 双传送导轨的技术数据
3
固定传送导轨侧 右侧或左侧
PCB 格式
标准 （长 x 宽）
宽印制电路板配置
长印制电路板选项
宽印制电路板配置中的长印制电路板
选项
单传送导轨模式下的双传送导轨标准
（长 x 宽）
宽印制电路板配置
长印制电路板选项
宽印制电路板配置中的长印制电路板
选项
配置
50 x 50 mm² 至 460 x 216 mm²
50 x 50 mm² 至 460 x 242 mm²
50 x 80 mm² 至 610 x 216 mm²
50 x 80 mm² 至 610 x 242 mm²
50 x 50 mm² 至 460 x 380 mm²
50 x 60 mm² 至 460 x 430 mm²
50 x 80 mm² 至 610 x 380 mm²
50 x 80 mm² 至 610 x 430 mm²
PCB 厚度
标准 0.3 mm 至 4.5 mm ± 0.2 mm
（可按要求，增加 PCB 的厚度）
PCB 曲度 见第 3.8.8
节，第 134 页
PCB 重量 最大 3 kg
PCB 下侧间隙
标准
选项
25 mm ± 0.2 mm
最大 40 mm ± 0.2 mm
PCB 传送导轨高度 830mm ± 15mm （标准）
900mm ± 15mm （选项）
930mm ± 15mm （选项）
950mm ± 15mm （SMEMA: 选项）
接口类型
Siemens / SMEMA
a
a) 选项
PCB 的工艺边
3 mm
PCB 更换时间
< 2.5 s
PCB 定位准确性 ± 0.5 mm
传送导轨模式 同步或异步 （通过软件选择）
每条传送导轨上的元件 相同或不同
每条传送导轨上的 PCB 宽度 相同或不同
坏的基准点检测 同步：可以 （无全局墨点）
异步：可以
b
b) 用于最大轨道宽度
宽度自动调整 同步：可以，异步：可以
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.8 PCB 传送导轨系统 源自软件版本 SR.605.xx 07/2008 英文版
134
3.8.7 配置选项
3.8.7.1 PCB 单传送导轨
部件号 00119840-xx D1/D2 模块化单传送导轨
部件号 00119626-xx 右侧静止的传送导轨侧
部件号 00119628-xx 左侧静止的传送导轨侧
部件号 00119912-xx 传送导轨高度：900, D1/D2/D3
部件号 00119913-xx 传送导轨高度： 930, D1/D2/D3
部件号 00119914-xx 传送导轨高度： 950, D1/D2/D3
部件号 00119092-xx SMEMA 适配器盒 D4/D2/D1
3.8.7.2 弹性 PCB 双传送导轨
部件号 00119842-xx D1/D2 模块化双传送导轨
部件号 00119626-xx 右侧静止的传送导轨侧
部件号 00119628-xx 左侧静止的传送导轨侧
部件号 00119912-xx 传送导轨高度： 900, D1/D2/D3
部件号 00119913-xx 传送导轨高度： 930, D1/D2/D3
部件号 00119914-xx 传送导轨高度： 950, D1/D2/D3
部件号 00119092-xx SMEMA 适配器盒 D4/D2/D1
3.8.8 PCB 曲度的定义
3.8.8.1 传送导轨上的 PCB 曲度
穿越行程方向的 PCB 曲度最大为 PCB 对角线的 1%，但不会超过 2 mm
3
固定的夹紧边缘
可移动的夹紧装置
印制电路板
传送导轨轨道
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.8 PCB 传送导轨系统
135

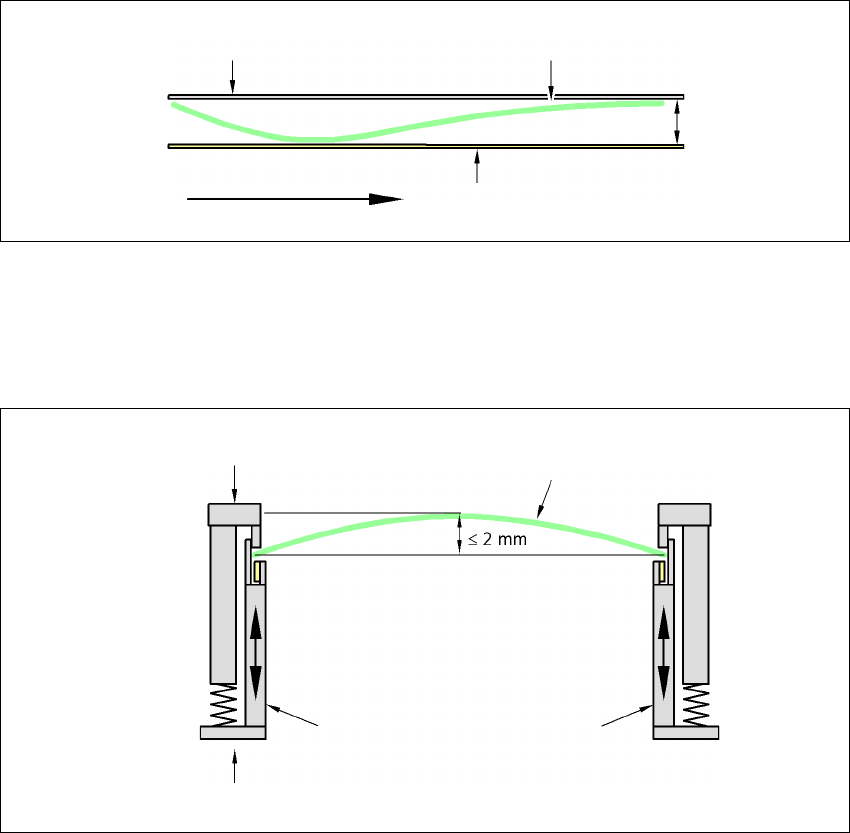

行程方向的 PCB 曲度 + PCB 厚度 < 5.5 mm
3
3
3.8.8.2 贴片时的 PCB 曲度
2 mm 的曲度可导致 PCB 中间局部基准点和墨点出现问题。数码照相机的焦距为 2 mm。如果考
虑了所有的公差，此值会降低到 1.5 mm。另外请注意，元件高度将因曲度而降低。
3
3
固定的夹紧边缘
传送带
印制电路板
PCB 传送方向
5.5 mm
可移动的夹紧装置
固定的夹紧边缘
印制电路板
传送导轨轨道
