用户手册 SIPLACE D1/D2 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.6 安全设备
69
2.6.2 贴片机上的开关和按钮
2.6.2.1 贴片机上开关和按钮的位置
2
图
2.6 - 4
开关和按钮的位置
- PCB
输出侧视图
(1) 主电源开关
(2) 电源侧操作面板上的 Start （启动）按钮 （白色）
(3) 电源侧操作面板上的 Stop （停止）按钮 （黑色）
(4) 电源侧操作面板上的元件计数器
(5) 电源侧操作面板上的急停按钮
(T) PCB 传送方向
2 安全操作 SIPLACE D1/D2 用户手册
2.6 安全设备 源自软件版本 SR.605.xx 07/2008 英文版
70
2
图
2.6 - 5
开关和按钮的位置
- PCB
输入侧视图
(1) 输入板边上的 EMERGENCY STOP （急停）按钮
(2) 输入板边上的 Start （启动）按钮 （白色）
(3) 输入板边上的 Stop （停止）按钮 （白色）
(4) 压缩空气装置侧操作面板上的 Start （启动）按钮 （白色）
(5) 压缩空气装置侧操作面板上的 Stop （停止）按钮 （黑色）
(6) 压缩空气装置侧操作面板上的急停按钮
(T) PCB 传送方向
用户手册 SIPLACE D1/D2 2 安全操作
源自软件版本 SR.605.xx 07/2008 英文版 2.6 安全设备
71
2.6.2.2 贴片机上的保护开关位置
2

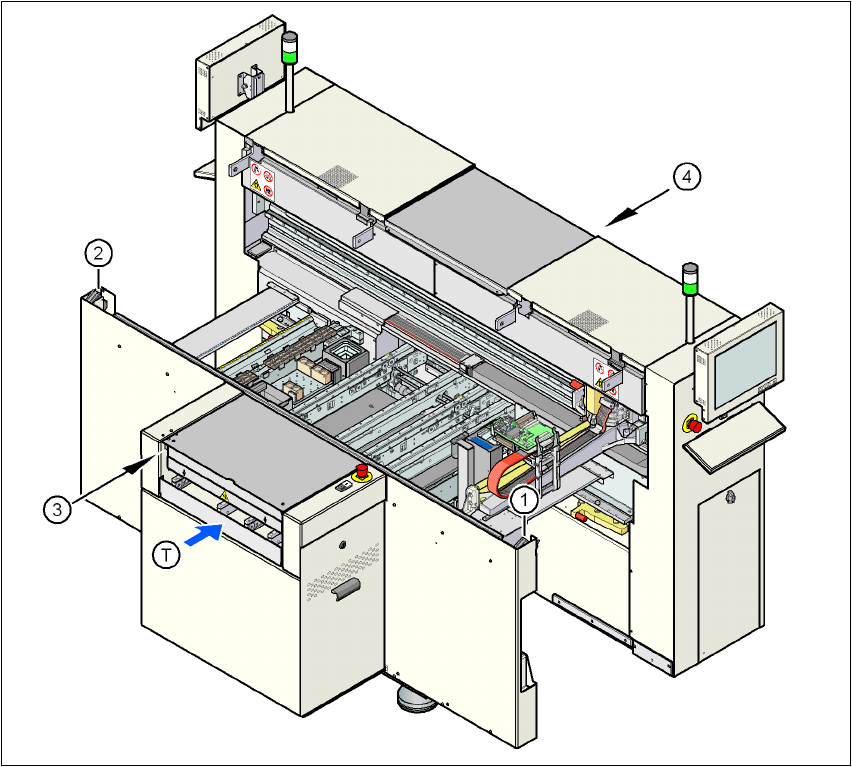

图
2.6 - 6
贴片机上的保护开关位置
2
(1) 保护罩开关，位置 1
(2) 保护罩开关，位置 2
(3) PCB 传送导轨输入侧盖子的保护开关
(4) PCB 传送导轨输入侧盖子的保护开关
(T) PCB 传送方向
