用户手册 SIPLACE D1/D2 1 前言 源自软件版本 SR.605.xx 07/2008 英文版 1.1 贴片机说明 17 数字视像模块可以执行元件的光 学对中操作。有两种不同分辨率的 数码相机可用：标准照相机 和 高分辨率元件照相机。共面性模 块则可以测试精细间距元件管脚的 共面性。 此外， SIPLACE D1 贴片机还可以装载两台料车以 便提供元件。当然，安装一台华夫盘 交换器以 替代料车之一也是可行的。 三部分的 PCB…
1 前言 SIPLACE D1/D2 用户手册
1.1 贴片机说明 源自软件版本 SR.605.xx 07/2008 英文版
16
1.1 贴片机说明
1.1.1 SIPLACE D1 贴片机
D1 贴片机建立于附有收集贴片头、拾取贴片头和 SIPLACE S 供料器组件且经过验证的 SIPLACE
平台的基础上。 D1 贴片机采用了全新的 SIPLACE 软件和最新的弹性双传送导轨，不仅拥有绝佳
的性价比，还可应用于各种用途。
SIPLACE D1 贴片机配有一个悬臂，此悬臂可以将收集贴片头和拾取贴片头沿着 X 轴和 Y 轴方向
准确地定位。 6 或 12 段位器收集贴片头和 / 或一个拾取贴片头可能根据贴片作业而设置。
下列是可能的配置情况：
1
图
. 1.1 - 1
贴片头模块化
- SIPLACE D1
SIPLACE D1 贴片机已准备就绪，可以将按照标准贴装 01005 元件。在贴装 01005 元件时，您只
需要适用于 12 段位器收集贴片头的可选的 01005 封装。
SIPLACE D1 贴片机可以极其精确地处理各种元件 ( 从 01005 到 125 x 10 mm²) 贴片技术是以收
集贴片和拾取贴片原理为基础发展起来的。收集贴片头采用了西门子开发的贴片头模块化原理，
可以真正快速地进行更改。
悬臂 1 （双贴片头配置） 悬臂 1 （单贴片头配置）
C&P12 / P&P C&P12
C&P6 / P&P C&P6
P&P
表
. 1.1 - 1 D1
贴片机上的贴片头配置
C&P12
C&P6
G1
P&P
P1
用户手册 SIPLACE D1/D2 1 前言
源自软件版本 SR.605.xx 07/2008 英文版 1.1 贴片机说明
17
数字视像模块可以执行元件的光学对中操作。有两种不同分辨率的数码相机可用：标准照相机和
高分辨率元件照相机。共面性模块则可以测试精细间距元件管脚的共面性。
此外， SIPLACE D1 贴片机还可以装载两台料车以便提供元件。当然，安装一台华夫盘交换器以
替代料车之一也是可行的。
三部分的 PCB 传送导轨由输入带、处理带和输出带组成，可以将 PCB 载入处理位置。除此之
外，还可以选择单传送导轨或灵活的双传送导轨 （左侧或右侧拥有固定端）。灵活的双传送导轨
经过配置，也很容易形成单传送导轨。
PCB 可以使用数码 PCB 相机进行光学对中。
1
1
1.1.2 SIPLACE D2 贴片机
SIPLACE D2 贴片机装备有两个悬臂，可以在 X 和 Y 轴方向精确地定位收集贴片头和拾取贴片
头。贴片机技术是在收集贴片原理的基础上发展起来的。6 或 12 段位器收集贴片头可以安装到悬
臂处，以便适用于贴片作业。
下列是可能的配置情况：
请注意 1
若要使各种类型的贴片头都获得最佳的贴片速率，我们建议您在安装贴片头时，在静止 PCB 传
送轨道一侧的悬臂上安装更多的段位器。
示例：
右侧是静止 PCB 传送导轨边缘： 安装有 12 段位器收集贴片头的悬臂 1
安装有 6 段位器收集贴片头的悬臂 2
悬臂 1 悬臂 2
C&P12 C&P12
C&P12 C&P6
C&P6 C&P12
C&P6 C&P6
表
. 1.1 - 2 D2
贴片机上的贴片头配置
1 前言 SIPLACE D1/D2 用户手册
1.1 贴片机说明 源自软件版本 SR.605.xx 07/2008 英文版
18
1

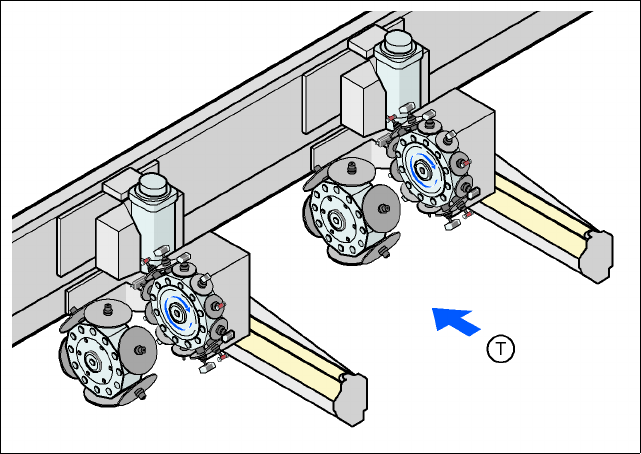

图
. 1.1 - 2
贴片头模块化
- SIPLACE D2
G1 悬臂 1
G1 悬臂 2
TPCB 传送方向
收集贴片头采用了西门子开发的贴片头模块化原理，可以真正快速地进行更改。
SIPLACE D2 贴片机已准备就绪，可以按照标准贴装 01005 元件。在贴装 01005 元件时，您只需
要适用于 12 段位器收集贴片头的可选的 01005 封装。
SIPLACE D2 贴片机可以高速地处理从 01005 到 27 x 27 mm² 的元件。这些元件可以使用数字视
像模块进行光学对中。 12 段位器收集贴片头上可以安装标准的照相机，也可以安装高分辨率的照
相机。
此外， SIPLACE D2 贴片机还可以装载两台料车以便提供元件。
三部分的 PCB 传送导轨由输入带、处理带和输出带组成，可以将 PCB 载入处理位置。除此之
外，还可以选择单传送导轨或灵活的双传送导轨 （左侧或右侧拥有固定端）。灵活的双传送导轨
经过配置，也很容易形成单传送导轨。
PCB 可以使用数码 PCB 相机进行光学对中。
1.1.3 选择贴片头配置
如果您订购 SIPLACE D 系列贴片系统，您可以自己选择所需的理想贴片头配置。我们将根据您
的订单，配置、提供贴片机。
要自行更换贴片头，还可以使用重新配置套件，它包括了必需的装配部件、电缆等，当然还有贴
片头。更换贴片头前，您应先调整贴片机和 SIPLACE Pro 软件，并重新校准整个系统。
C&P12
G1
C&P6
C&P12
C&P6
G2
