3.10.8.16 散料盒式供料器组件
3

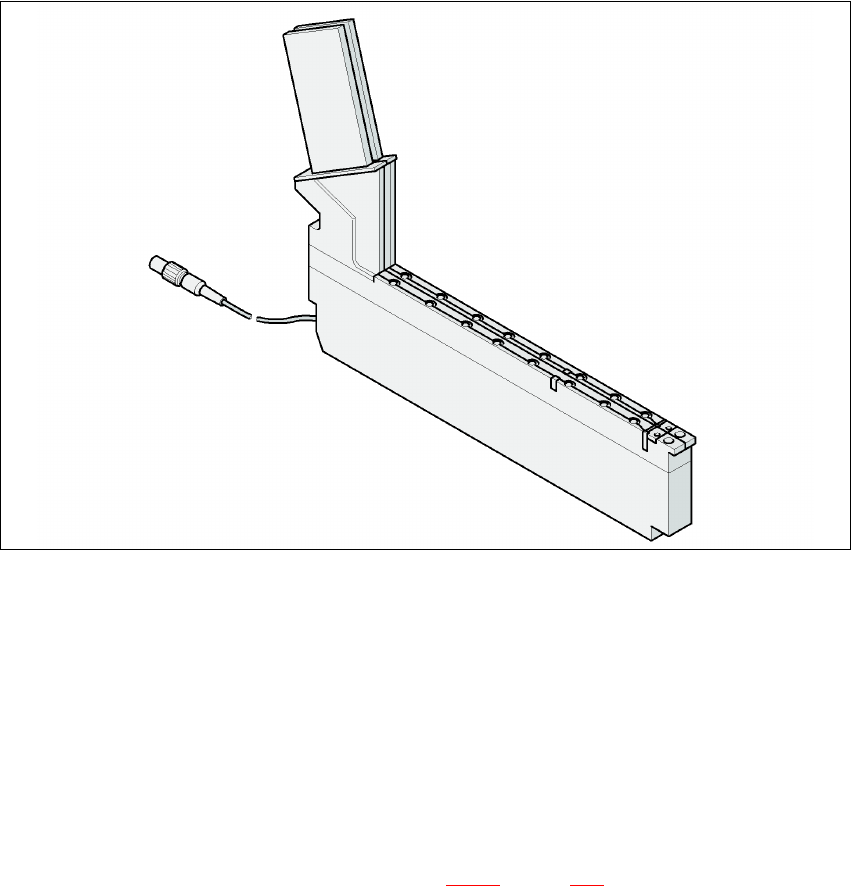

图
3.10 - 16
散料盒式供料器组件
部件号 00142318-xx 3
宽度 30.6 mm 3
每个供料器组件的料槽数目 2 3
已填充的供料器组件位置 1 3
每台贴片机的最大供料器组件数量 2 x 15 3
元件容量 高达 50,000 个 3
供料导轨 0402 / 0.5 mm 高 部件号 00142320-xx 3
0603 / 0.80 mm 高 部件号 00142322-xx 3
循环时间 < 60 ms 3
散料盒式供料器组件的压缩空气供给的说明，见第 3.11.6
节，第 175 页。 3
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.10 供料器组件
163
3.10.8.17 Surf 料带供料器组件
为了放置 bare die，需要供料元件的 Surf 料带供料器组件。在此，有这些 8 mm 料带和 12 或 16
mm 料带供料器组件版本。
3

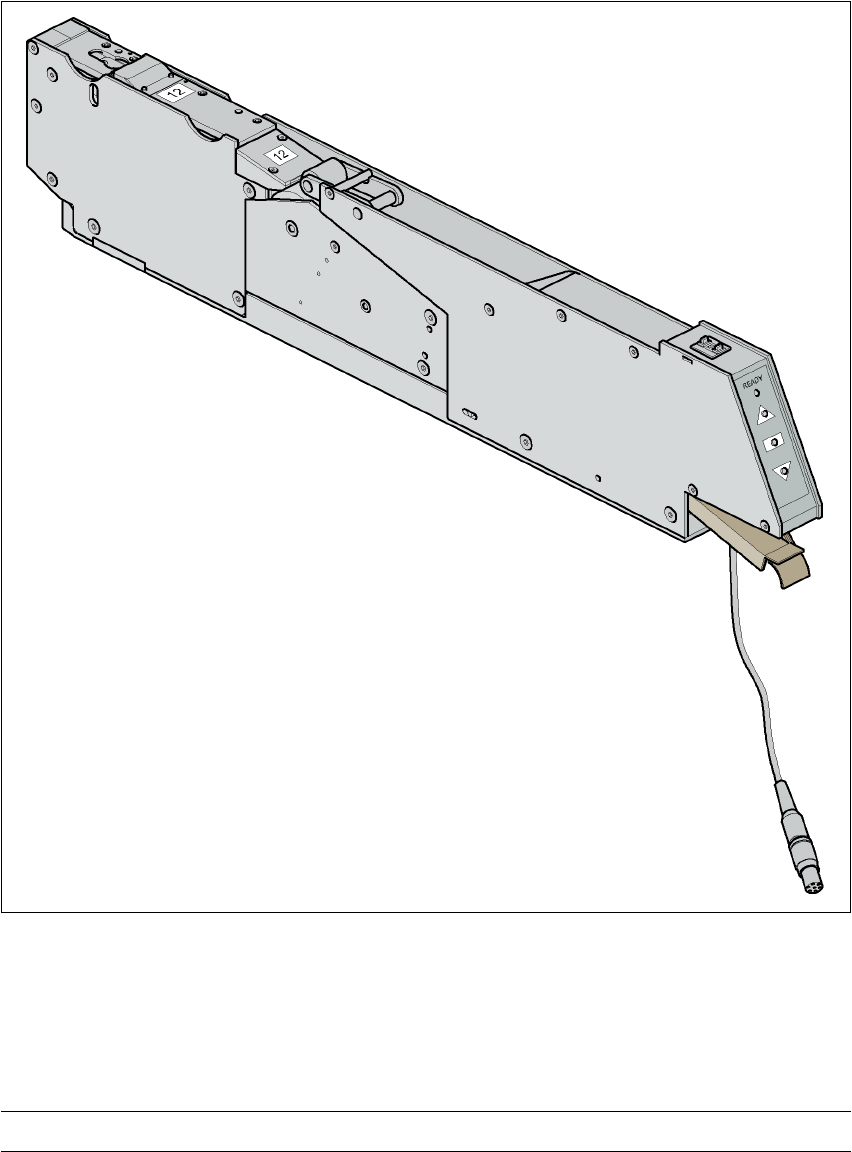

图
3.10 - 17 Surf
料带供料器组件
供料器组件的操作方法见供料器组件的操作说明。
技术数据 3
3
料贷宽度 8/12/16 mm
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.10 供料器组件 源自软件版本 SR.605.xx 07/2008 英文版
164
3
3
Surf 料带供料器组件的参数 3
Surf 料带供料器组件的参数可以在 SIPLACE Pro 计算机中进行修改。
推荐使用的供料器料带和元件尺寸 8 mm：1 x 1 mm² - 2.3 x 2.3 mm² 元件
12 mm：2.3 x 2.3 mm² - 5 x 5 mm² 元件
16 mm： 3.8 x 3.8 mm² - 9.5 x 9.5 mm² 元件
surf tape 上的 bare die 包装精度 Bare die 尺寸，最大为 2.3 x 2.3 mm²： +/- 100 µm，
6σ
Bare die 尺寸，大于 2.3 x 2.3 mm²： +/- 200 µm， 6σ
（相对于料带袋的中央）
bare dies 与料带袋边缘之间应保留的距
离最小0.4 mm
推杆针 根据 bare die 的尺寸，分单针或三针。
料带材料 米制
料带标准
IEC 286-3, DIN-IEC-286, EIA 481, and JIS C 0806
料盘直径 7" 至 15"
供料器组件的占地面积 元件料台上的位置 1
