用户手册 SIPLACE D1/D2 3 贴片机的技术数据 源自软件版本 SR.605.xx 07/2008 英文 版 3.11 料车 181 3.1 1.7.4 PCB 传送导轨高 950 mm 的适配板装配位置 请注意 有关料车高度设定的程序，见第 4.4 节，第 216 页。 3 图 3.1 1 - 10 PCB 传送导轨高 950 mm 的适配板装配位置 (1) 适配板 (2) 六角套筒螺钉， M6x20 （ 带有垫圈） ， 4…
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.11 料车 源自软件版本 SR.605.xx 07/2008 英文版
180
3.11.7.3 PCB 传送导轨高 930 mm 的适配板装配位置
请注意
有关料车高度设定的程序，见第 4.4 节，第 216 页。
3
图
3.11 - 9 PCB
传送导轨高
930 mm
的适配板装配位置
(1) 适配板
(2) 六角套筒螺钉， M6x20 （带有垫圈）， 4 个
用户手册 SIPLACE D1/D2 3 贴片机的技术数据
源自软件版本 SR.605.xx 07/2008 英文版 3.11 料车
181
3.11.7.4 PCB 传送导轨高 950 mm 的适配板装配位置
请注意
有关料车高度设定的程序，见第 4.4 节，第 216 页。
3
图
3.11 - 10 PCB
传送导轨高
950 mm
的适配板装配位置
(1) 适配板
(2) 六角套筒螺钉， M6x20 （带有垫圈）， 4 个
3 贴片机的技术数据 SIPLACE D1/D2 用户手册
3.11 料车 源自软件版本 SR.605.xx 07/2008 英文版
182
3.11.8 供料器组件固定装置
部件号 00119623-xx 供料器组件固定装置， SIPLACE HF/X/D1/D2/D3
供料器组件固定装置是一种附加的机械锁定设备。有时，它会阻止供料器组件移到元件料台上，
并因此而防止与贴片头相撞的危险发生。
供料器组件固定装置通过螺钉，固定在元件料台的前面板上。夹爪将供料器组件支脚固定住。对
于每个料车，都需要一个供料器组件固定装置。
3

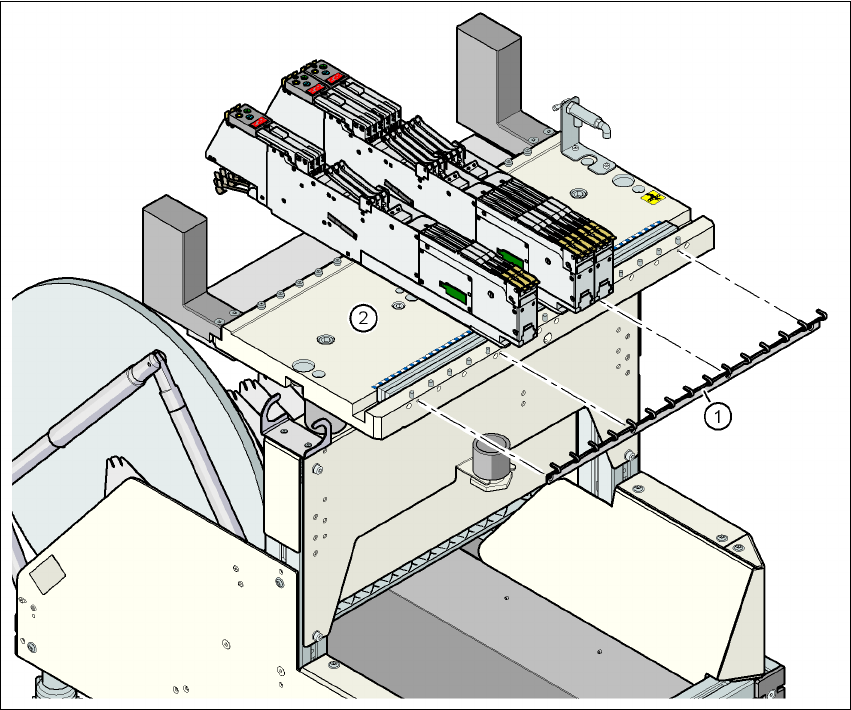

图
3.11 - 11
供料器组件固定装置
(1) 供料器组件固定装置
(2) 元件料台
