用户手册 SIPLACE D1/D2 5 操作人员的任务 源自软件版本 SR.605.xx 07/2008 英文版 5.10 装卸料车 257 图 5.10 - 2 装卸料车 5 (1) 升高元件料台的按钮 (2) 用于连接料车电缆的插头 (3) 元件料台 （可以被升高或降低） (4) 用于降低元件料台的按钮 (5) 料车手柄 (6) 对中销的对中孔 (7) 元件料台的支承表面 （左和右） (8) 元件料台的对中销
5 操作人员的任务 SIPLACE D1/D2 用户手册
5.10 装卸料车 源自软件版本 SR.605.xx 07/2008 英文版
256
→请遵循2.5.4 节，（第 60 页）中的危险说明拆除料车。
5

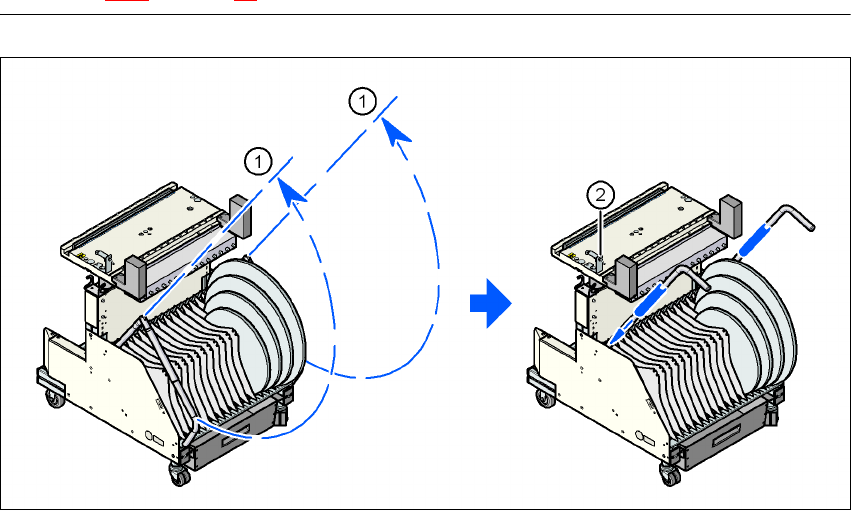

图
5.10 - 1
料车
-
向上转动手柄推入
5
(1) 手柄
(2) 降低元件料台的按钮
向下旋转： 元件料台将下降。
向上旋转： 升高的元件料台将停留在此位置不动。
用户手册 SIPLACE D1/D2 5 操作人员的任务
源自软件版本 SR.605.xx 07/2008 英文版 5.10 装卸料车
257

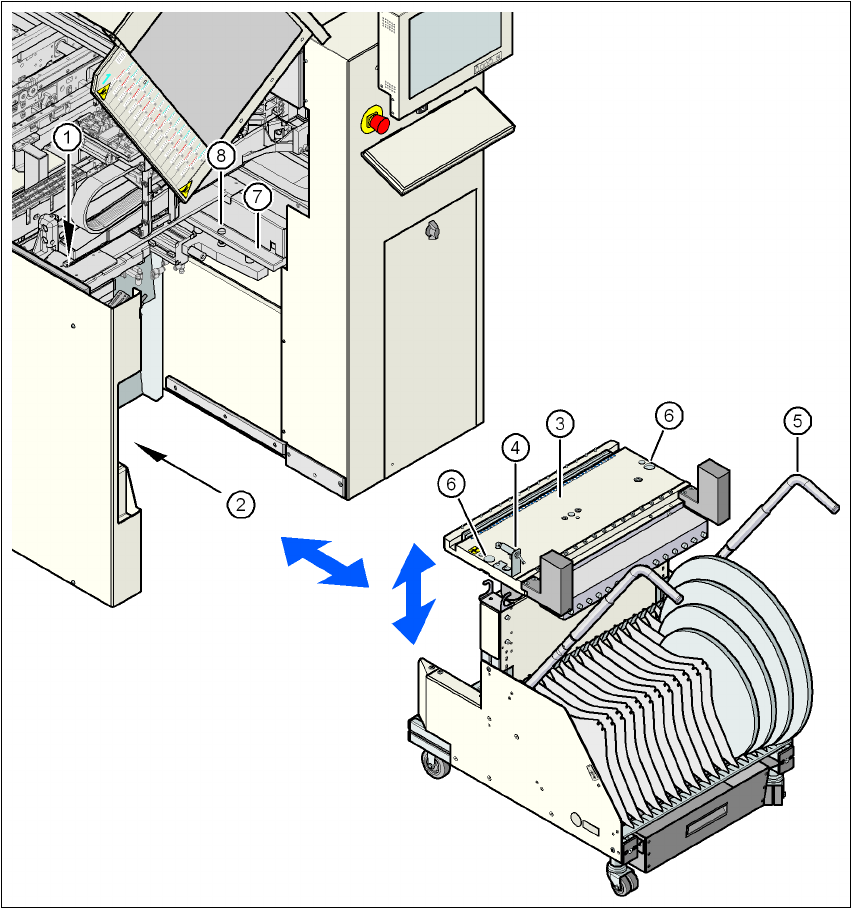

图
5.10 - 2
装卸料车
5
(1) 升高元件料台的按钮
(2) 用于连接料车电缆的插头
(3) 元件料台 （可以被升高或降低）
(4) 用于降低元件料台的按钮
(5) 料车手柄
(6) 对中销的对中孔
(7) 元件料台的支承表面 （左和右）
(8) 元件料台的对中销
5 操作人员的任务 SIPLACE D1/D2 用户手册
5.10 装卸料车 源自软件版本 SR.605.xx 07/2008 英文版
258
5.10.3 装载料车
请注意 5
装载料车前，将 S 供料器组件前部的元件料带长度缩短至约 1 厘米。
注意 5
检查贴片头是否在料车的外侧。
→ 检查料车的左右接触表面 （图 5.10 - 2
中的 7，第 257 页），看其是否已清洁过。
→ 检查元件料台的下表面是否已被清洁过。
→ 小心地将料车推入贴片机中。
→ 将料车的连接电缆插入贴片机的插槽中 （图 5.10 - 2
中的 2，第 257 页）。
→ 打开元件料台的开关 （图 5.10 - 2
中的 4，第 257 页）。
→ 按住按钮，直到元件料台到达上部最终位置 （图 5.10 - 2
中的 1，第 257 页）为止。
→ 小心地将料车完全推入贴片机，直至挡杆处。
→ 检查元件料台底座的对中孔是否与贴片机的对中销 （图 5.10 - 2
中的 8，第 257 页）精确对
中。
碰撞危险警告 5
降低料车料盘时，不要将手伸到供料器和废料带导槽的间隙中。 5
→ 关闭元件料台的开关 （图 5.10 - 2
中的 4，第 257 页）。
元件料台被降低。
→ 确保对中销与元件料台底座中的对中孔对中，且料车底座完全降低下来。
→ 关闭保护罩。
→ 按下贴片机的 Start （启动）按钮。
→ 使用两个手柄向上推动光栅盘（见图 5.10 - 3
中的 1），然后向下转动手柄（见图 5.10 - 3 中
的 2）。
