警告 6
只能为每个吸嘴交换器安装关联的吸嘴。使用混合配置，贴片头有发生碰撞的风险。
6.1.3.2 技术数据
6
6
6
6
6
6
6
6.1.3.3 D1 贴片机上拾取贴片头吸嘴交换器的位置
拾取贴片头的一个吸嘴交换器可以安装于 D1 贴片机的料位 1 中。托盘上最多装载 10 个吸嘴盘。
这使总容量高达 20 个吸嘴库。
拾取贴片头的吸嘴交换器
尺寸 （长 x 宽 x 高）
192 x 138 x 314 mm³
吸嘴库的数目 标准吸嘴， 20 个
专用吸嘴或夹持器， 10 个
吸嘴类型 5xx, 标准
4xx 带适配器
8xx 带适配器
9xx 带适配器
吸嘴更换时间 每个吸嘴大约 2 秒
用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.1 吸嘴交换器
277
6
图
6.1 - 12 D1
贴片机上拾取贴片头吸嘴交换器的位置
(1) 吸嘴交换器
(2) 标准吸嘴盘
(3) 专用吸嘴或夹持器的吸嘴盘
(4) 元件抛料仓
6
6.1.3.4 组件
吸嘴交换器被固定到料位 2 （图 6.1 - 12 中的 1，第 277 页）的贴片机机架上。
6.1.3.5 夹持器和专用吸嘴
SIPLACE 贴片机可使用穿孔技术来贴装元件和异形元件 (OSC)，以及标准的 SMT。SIPLACE EA
也在不断开发相应的专用吸嘴和夹持器。
所有贴片头都可使用专用吸嘴，这样可以最快的速度、最高的精确度和灵活性贴装元件。使用自
动吸嘴交换器还可缩短交换吸嘴时所需的安装时间。
6 贴片机扩展部件 SIPLACE D1/D2 用户手册
6.1 吸嘴交换器 源自软件版本 SR.605.xx 07/2008 英文版
278
SIPLACE EA 可提供用于拾取贴片
头的机械夹持器。如果元件表面不适于吸嘴的吸取，可用机械
夹持器拾取并放置吸嘴。夹
持器分两种，其功能分为两组。
– 外边缘夹持元件的夹持器
– 内边缘夹持元件的夹持器。
有关专用吸嘴和夹持器的资料，可从 SIPLACE EA 获得。有关使用专用
吸嘴盘和夹持器进行贴装
的资料，也可与 S
IPLACE EA 联系。
6.1.3.6 元件抛料仓
元件抛料仓可以安装用于 SIPLACE 拾取贴片头 （见图 6.1 - 12 中的 4，第 277 页）。位于 D1 贴
片机料位 2 中的吸嘴交换器一侧。
6
图

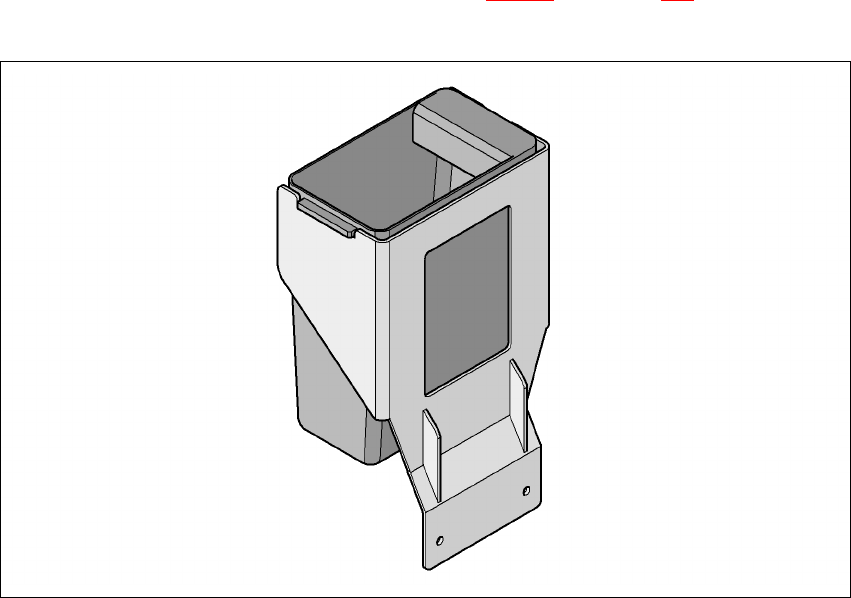

6.1 - 13
元件抛料仓
