用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.9 磁针支承
299
6.9 磁针支承
部件号 00119680-xx 磁针支承
在某些情况下贴装时，宽大的印制电路板易下垂，导致贴装元件的精确度不理想。极度弯曲的
PCB 也会影响贴装的精确度。在升降台上安装磁针支承，即可很轻松地解决此问题。
6
图
6.9 - 1
磁针支承
6 贴片机扩展部件 SIPLACE D1/D2 用户手册
6.10 供料器组件盖板 源自软件版本 SR.605.xx 07/2008 英文版
300
6.10 供料器组件盖板
部件号 00119810-xx 供料器组件盖板，料位 1 和 2， D1
部件号 00119811-xx 供料器组件盖板，料位 2， D1
部件号 00119812-xx 供料器组件盖板，料位 1， D1
部件号 00119854-xx 供料器组件盖板，料位 1， D2
部件号 00119855-xx 供料器组件盖板，料位 1 和 2， D2
部件号 00119856-xx 供料器组件盖板，料位 2， D2
6
供料器组件盖板安装在元件供料区域内。该设计旨在防止贴片头与未正确咬合的直立供料器夹持
器发生碰撞。供料器组件盖板也可防止因操作不当而导致供料器前面板进入贴片头行程范围。
除此之外，如果贴片头位于供料器组件上方，则在更换料车时，可以防止贴片头碰撞。在贴片头
超出供料器组件范围和盖板打开之前，无法通过按下按钮提升元件料台。
6

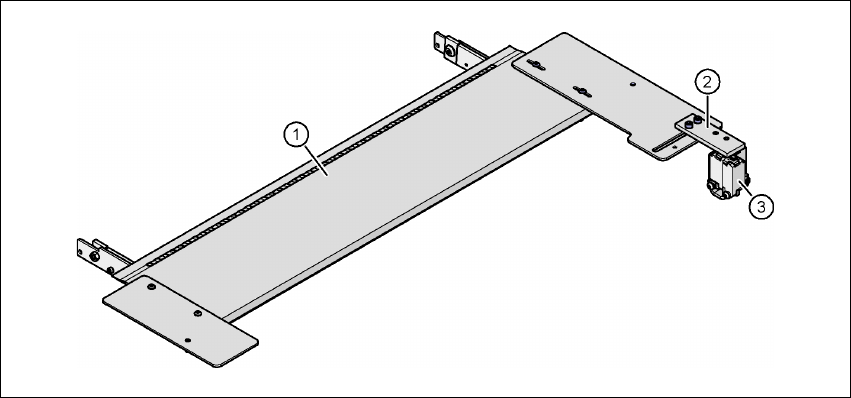

图
6.10 - 1
供料器组件盖板
(1) 供料器组件盖板
(2) 机械锁定
(3) EMERGENCY STOP （急停）电路中的开关
供料器组件盖板开关连接到 EMERGENCY STOP （急停）电路中。供料器组件盖板必须机械锁
定，这样会关闭打开的 EMERGENCY STOP （急停）电路。
用户手册 SIPLACE D1/D2 6 贴片机扩展部件
源自软件版本 SR.605.xx 07/2008 英文版 6.11 C&P12 贴片头元件传感器
301
6.11 C&P12 贴片头元件传感器
部件号 00118021-xx 12 段位器收集贴片头的元件传感器
6

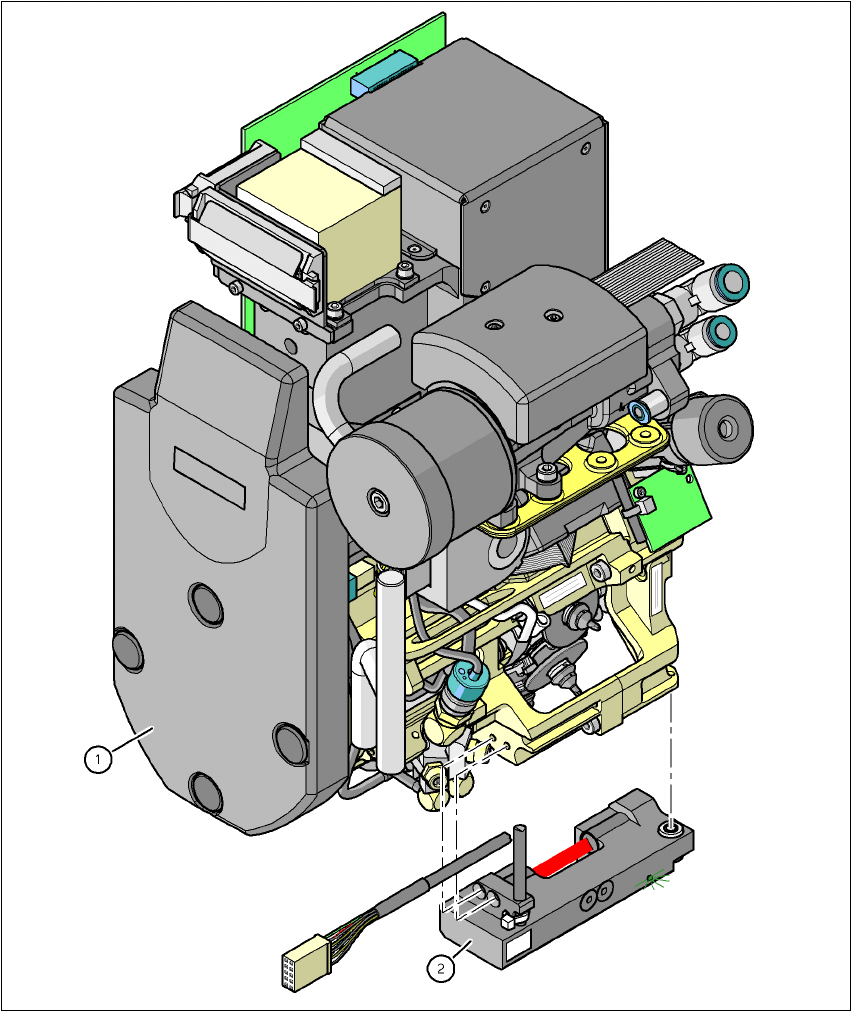

图
6.11 - 1
带元件传感器的
12
段位器收集贴片头
(1) 12 段位器收集贴片头
(2) 元件传感器
