用户手册 SIPLACE D1/D2 4 安装和试运行
源自英文版本 SR.605.xx 07/2008 英文版 4.1 运输和交付配置
189
4.1.4.4 运输箱或托盘的叉车插入点
只能在图 4.1 - 1 (A) 规定的位置装上叉车。建议您保留运输箱和托盘以备用。
警告 4
如果您仍坚持运输贴片机时，不使用包装箱或托盘，那么您就必须遵守下节中的规定。只有这
样，才能防止您的贴片机受到损坏。
4
4.1.5 不使用包装箱或托盘，运输贴片机
4.1.5.1 安全说明
警告 4
→ 必须遵守有关运输重型货物的事故预防规定
→ 尤其是，您应穿上安全靴，以免挤压到双脚。
→ 在运输贴片机前，须仔细阅读本节内容，以免发生严重损害。
→ 运输贴片机时，确保所有的支脚已离开地面。否则，支脚会与地面摩擦，并撞上障碍物。这
会损坏贴片机机架上的支脚固定装置！
4.1.5.2 运输方法
按照下列规格，使用升降叉车运输贴片机：
叉长 最小 1,800 mm
负荷 最小 3,000 kg
平行 PCB 传送方向时
叉车间的距离 高达 750 mm
穿过 PCB 传送方向时
叉车间的距离
800 mm - 900 mm
4 安装和试运行 SIPLACE D1/D2 用户手册
4.1 运输和交付配置 源自英文版本 SR.605.xx 07/2008 英文版
190
4.1.5.3 从托盘上提起贴片机时的叉车插入点
– 从托盘上提起贴片机时，按照第 4.1.5.4 节的指导将叉车接到贴片机上。
请注意 4
长距离运输时，一定要使用托盘和叉车，这样可以防止贴片机受损。
4.1.5.4 叉车定位
警告 4
抬升贴片机之前，必须注意以下几点，以免贴片机受损，无法修复：
–按照第191
页第 4.1 - 3 节的指导，将叉车接到电源一侧的贴片机上。
→ 确保贴片机连接面 1、 2 和 3 均匀分配在叉车上 （见图 4.1 - 3
，第 191 页）。如果叉车长度
不够，则使用长度适当的木质支架进行支撑。否则，贴片机有可能从叉车上滑下来。
→ 确保抬升贴片机时，叉子的载荷均匀分配。在叉子和贴片机之间应有一个坚固的支承，这样
可以防止贴片机在抬升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴
片机支脚的固定装置变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保贴
片机被叉车铲起时，不会向一侧倾翻。
4.1.5.5 运输贴片机时的注意事项
警告 4
运输贴片机时，确保所有的支脚已离开地面。否则，支脚会与地面摩擦，并撞上障碍物。这会损
坏贴片机机架上的支脚固定装置。
用户手册 SIPLACE D1/D2 4 安装和试运行
源自英文版本 SR.605.xx 07/2008 英文版 4.1 运输和交付配置
191
4

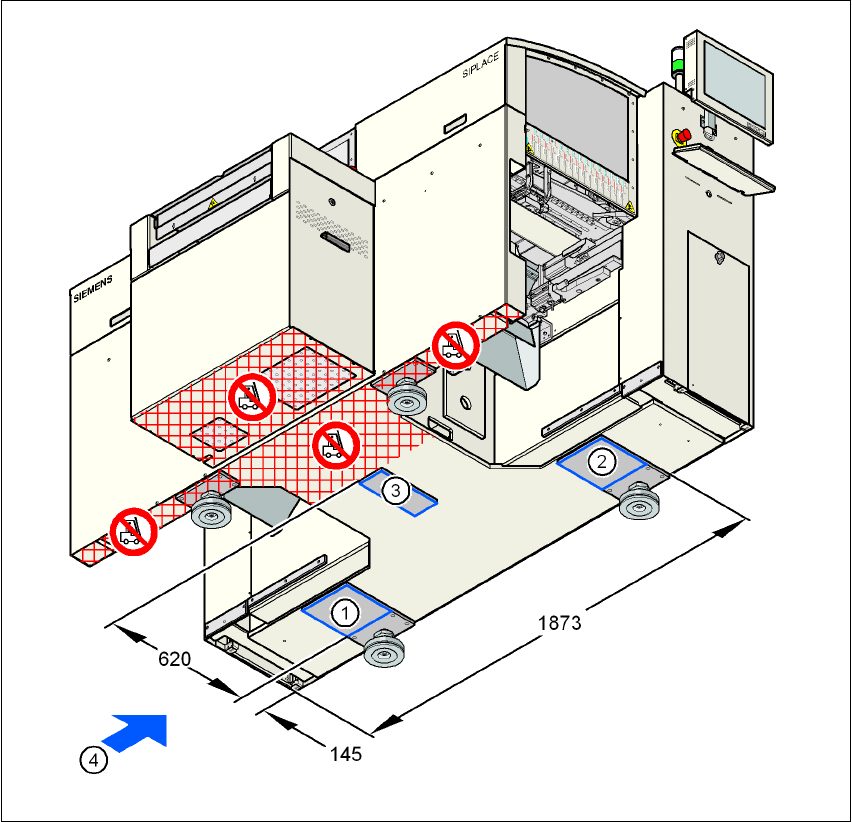

图
4.1 - 3
贴片机与叉车的连接面
-
尺寸
(mm)
(1) 电源一侧的贴片机连接面
(2) 气动一侧的贴片机连接面
(3) 贴片机中心位置的连接面
(4) 连接电源一侧的叉车
