用户手册 SIPLACE D1/D2 4 安装和试运行 源自英文版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机 213 可以防止贴片机在抬升时倾翻 。这样做还可以防止将载荷加到贴 片机的一个支脚上，以免贴 片机支脚的固定装置变形。我 们建议在抬升机贴片时，应另安排 一人观察整个过程，确保贴 片机被叉车铲起时，不会向一 侧倾翻。 4 4 4 4.3.8.2 运输贴片机时的注意事项 警告 4 运输贴片机时，确保所有的支…
4 安装和试运行 SIPLACE D1/D2 用户手册
4.3 安装贴片机 源自英文版本 SR.605.xx 07/2008 英文版
212
4.3.8 将贴片机集成到生产线上
→注意第4.3.2 节，第 203 页的警告说明。
→ 有关工具和设备清单，见第 4.3.3
节，第 204 页。
4.3.8.1 叉车定位
→ 将叉车的叉子推入贴片机下，如图 4.3 - 6 所示。
4
图
4.3 - 6
贴片机与叉车的连接面
-
尺寸
(mm)
警告 4
抬升贴片机之前，必须注意以下几点，以免贴片机受损，无法修复：
→ 将叉车连接到贴片机的电源一侧 （图 4.3 - 6
中的 4）。
→ 确保贴片机连接面 1、 2 和 3 均匀分配在叉车上 （见图 4.3 - 6
，第 212 页）。如果叉车长度
不够，则使用长度适当的木质支架进行支撑。
→ 确保抬升贴片机时，叉子的载荷均匀分配。在叉子和贴片机之间应有一个坚固的支承，这样
用户手册 SIPLACE D1/D2 4 安装和试运行
源自英文版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
213
可以防止贴片机在抬升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴
片机支脚的固定装置变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保贴
片机被叉车铲起时，不会向一侧倾翻。
4
4
4
4.3.8.2 运输贴片机时的注意事项
警告 4
运输贴片机时，确保所有的支脚已离开地面。否则，支脚会与地面摩擦，并撞上障碍物。这会损
坏贴片机机架上的支脚固定装置。
4.3.8.3 将贴片机与标线对齐
→ 用叉车将贴片机定位在标线上的一个空位置上。
警告 4
慢慢地降下贴片机。应安排另一个人注意贴片机的下部，确保贴片机的支脚同时触地。如果
贴片机一侧的支脚很重地撞到地面上，固定装置会受损。
4
4 安装和试运行 SIPLACE D1/D2 用户手册
4.3 安装贴片机 源自英文版本 SR.605.xx 07/2008 英文版
214
4.3.8.4 使用气垫运输系统校准贴片机
→ 将气垫运输系统的 4 个气垫放在贴片机机架的下部。
→ 升起贴片机，然后根据标线校准贴片机。
→ 检查相邻贴片机 PCB 传送导轨的距离。此距离必须在 1 mm 到 3 mm 之间。
→ 降下贴片机。
4

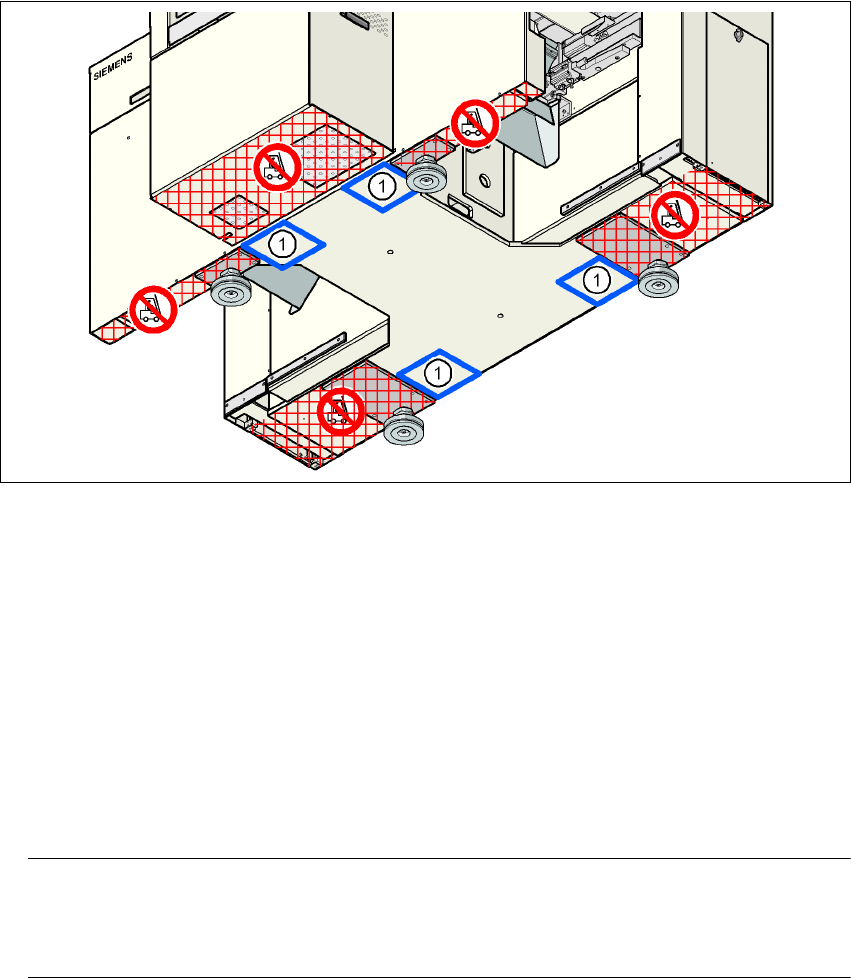

图
4.3 - 7
气垫运输系统的接触位置
(1) 气垫运输系统的接触表面
4.3.9 对贴片机进行最后调整
→ 将贴片机的酒精水平仪沿 X、Y 轴方向，放在贴片区 1 内的 PCB 传送导轨的面板上。PCB 传
送导轨宽度已预设：
单传送导轨 210 mm
双传送导轨，轨道 1 100 mm
双传送导轨，轨道 2 210 mm 4
请注意： 4
对于双传送导轨，只能将酒精水平仪放在贴片机的外面板上。只有这样，才能在 X 方向上调
整贴片机。
