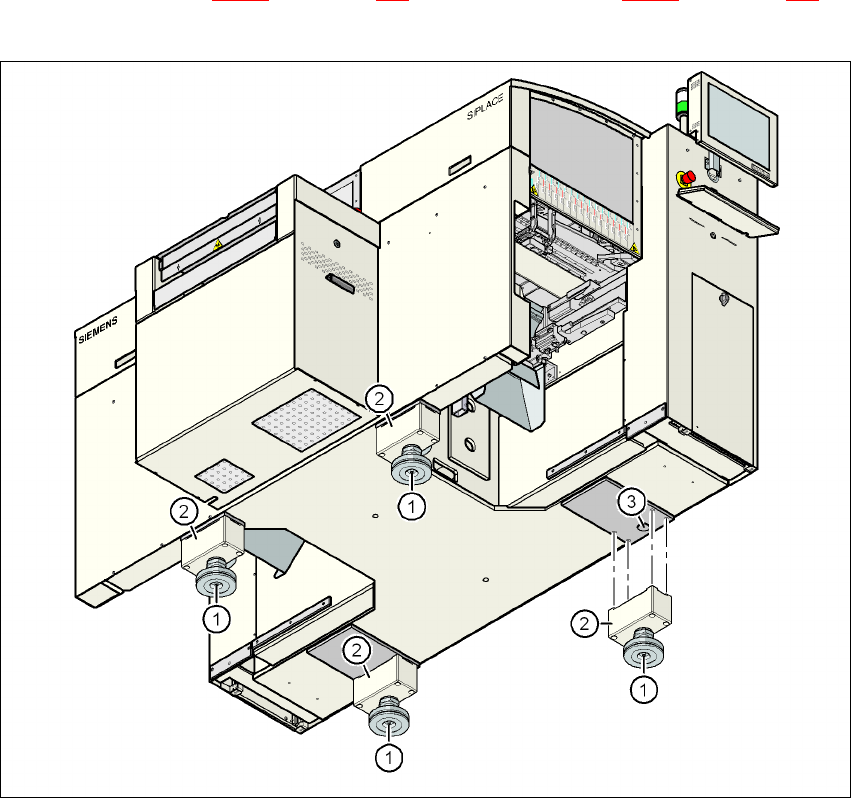

4 安装和试运行 SIPLACE D1/D2 用户手册 4.3 安装贴片机 源自英文版本 SR.605.xx 07/2008 英文版 206 贴片机有 4 个支脚 （图 4.3 - 2 中的 1 ，第 206 页） ，带 4 个垫块 （图 4.3 - 2 中的 2 ，第 206 页） ，如果需要请调节其高度。 4 图 4.3 - 2 贴片机支脚 (1) 贴片机支脚， 4 个 (2) 贴片机支脚， 4 个 (3) 贴片机机架上用于放 入贴…
用户手册 SIPLACE D1/D2 4 安装和试运行
源自英文版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
205
4.3.4 预设 PCB 传送导轨的高度
→ 将叉车的叉子推入贴片机下，如图 4.3 - 1 所示。
4
图
4.3 - 1
贴片机与叉车的连接面
-
尺寸
(mm)
警告 4
抬升贴片机之前，必须注意以下几点，以免贴片机受损，无法修复：
→ 将叉车连接到贴片机的电源一侧 （图 4.3 - 1
中的 4，第 205 页）。
→ 确保贴片机连接面 1、 2 和 3 均匀分配在叉车上 （见图 4.3 - 1
，第 205 页）。如果叉车长度
不够，则使用长度适当的木质支架进行支撑。
→ 确保抬升贴片机时，叉子的载荷均匀分配。在叉子和贴片机之间应有一个坚固的支承，这样
可以防止贴片机在抬升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴
片机支脚的固定装置变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保贴
片机被叉车铲起时，不会向一侧倾翻。
→ 使用叉车，将机器向上提升大约 35 cm。
用户手册 SIPLACE D1/D2 4 安装和试运行
源自英文版本 SR.605.xx 07/2008 英文版 4.3 安装贴片机
207
4.3.4.1 垫块适于 900 / 930 / 950 mm 的 PCB 传送导轨高度
有不同的垫块（见图 4.3 - 2 中的 2）和固定螺钉可供选择，适用于 900 / 930 / 950<:hs>mm PCB
传送导轨高度。你需要 4 个垫块和 16 个固定螺钉。 .
4.3.4.2 预设置 PCB 传送导轨的高度为 830 mm
如果 PCB 传送高度为 830 mm，则无需垫块。
→ 将贴片机支脚插入机架的孔中 （图 4.3 - 2
中的 4，第 206 页）
→使用 M24 螺母调节贴片机支脚的高度（图 4.3 - 2
中的 1，第 206 页），使贴片机支脚到贴片
机机架底部边缘的距离为 115 mm。
→ 手动拧紧 M24 螺母。
4.3.4.3 预先设置 PCB 传送导轨的高度为 900 / 930 / 950 mm
→ 然后拧紧 4 个垫块 （图 4.3 - 2 中的 2，第 206 页）。
适用于不同 PCB 传送导轨高度的垫块见第 4.3.4.1
节，第 207 页。
→使用 M24 螺母调节贴片机支脚的高度 （图 4.3 - 2
中的 1，第 206 页），以符合下列值：
PCB 传送导轨
高度
垫块， 4 个
部件号
垫块
高度
六角套筒螺钉， 16 个
830 mm
–––
900 mm 00344069-xx 70 mm DIN 912 M12x70
930 mm 00344070-xx 100 mm DIN 912 M12x100
950 mm 00331553-xx 122.5 mm DIN 912 M12x100
PCB 传送导轨高度 贴片机支脚到贴片机机架底部边缘的距离
900 mm 185 mm
930 mm 215 mm
950 mm 237 mm
