4 安装和试运行 SIPLACE D1/D2 用户手册 4.2 安装位置的基础设施 源自英文版本 SR.605.xx 07/2008 英文版 198 → 每线端套上 一个套环。 → 拧松成一定 角度的电缆密封套的螺母 （图 4.2 - 3 中的 2 ）。 → 折起成一定 角度的电缆密封套。 → 将电源电缆穿过成一定角度 的电缆密封套，连接到终端面板 X100 （见图 4.2 - 4 中的 X100 ） 上。 → 将电缆连接 到终端，确保…
用户手册 SIPLACE D1/D2 4 安装和试运行
源自英文版本 SR.605.xx 07/2008 英文版 4.2 安装位置的基础设施
197
4.2.3.4 连接电源电缆
4
图
4.2 - 4
电缆连接终端面板
(U) 三相
(V) 三相
(W) 三相
(N) 零线
(PE) 接地保护
(X100) 馈电终端
4 安装和试运行 SIPLACE D1/D2 用户手册
4.2 安装位置的基础设施 源自英文版本 SR.605.xx 07/2008 英文版
198
→ 每线端套上一个套环。
→ 拧松成一定角度的电缆密封套的螺母 （图 4.2 - 3
中的 2）。
→ 折起成一定角度的电缆密封套。
→ 将电源电缆穿过成一定角度的电缆密封套，连接到终端面板 X100 （见图 4.2 - 4
中的 X100）
上。
→ 将电缆连接到终端，确保充分的弯曲半径。电缆不得扭结。
→ 折起成一定角度的电缆密封套 （图 4.2 - 3
中的 2）并用手拧紧螺母。
4.2.3.5 检查与三相变压器 T1 初级侧的连接情况
必须对三相变压器 T1 初级侧进行配置，使其适用于相应的电源电压。
→ 因此，检查接线端子 （见图 4.2 - 5
），看三相变压器 T1 初级侧的连接是否正确无误，完全符
合各自电源电压的要求。
4
图
4.2 - 5
三相变压器
T1
初级侧的接线端子
有关接线端子的位置，见图 4.2 - 6 中的
3，第 199
页。
交流 3 x 204 V
交流 3 x 230 V
交流 3 x 380 V
交流 3 x 400 V
交流 3 x 415 V
用户手册 SIPLACE D1/D2 4 安装和试运行
源自英文版本 SR.605.xx 07/2008 英文版 4.2 安装位置的基础设施
199
请注意 4
日本供电网络 (3 x 200 VAC) 和美国供电网络 (3 x 208 VAC) 都是与 3 x 204 VAC 的端子连接的。
4
4
4
4
图

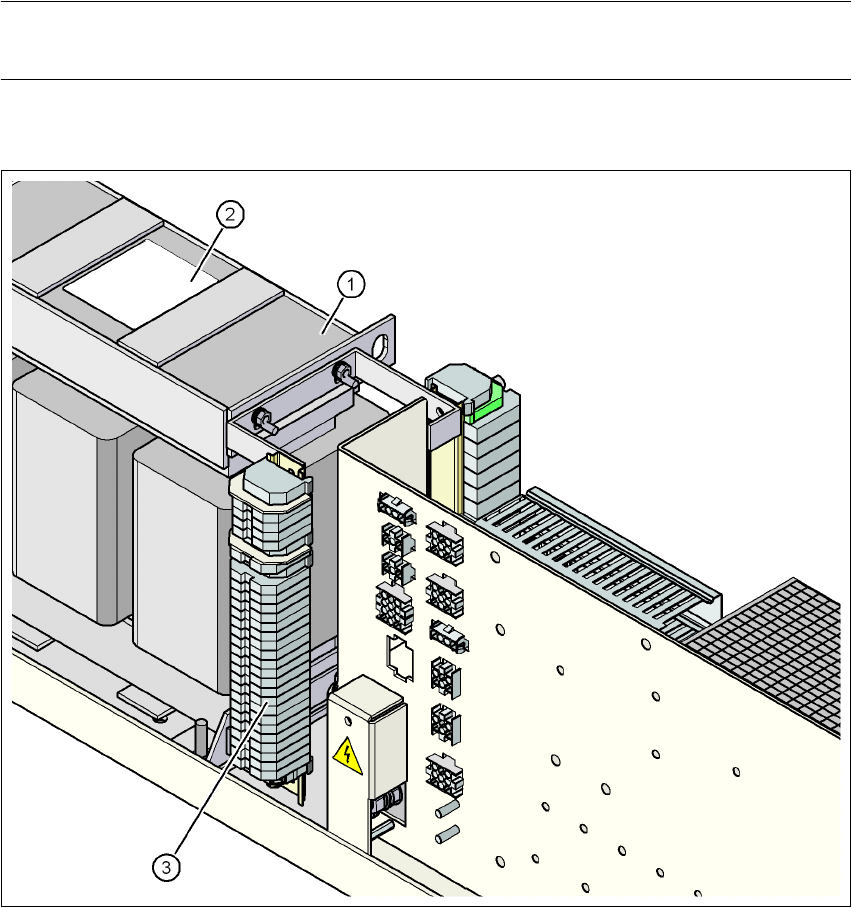

4.2 - 6
接线端子 （带三相变压器
T1
初级接头）的位置
(1) 三相变压器 T1
(2) 在初级侧的连线图上签名
(3) 接线端子 （带三相变压器 T1 初级接头）
